倒置金相显微镜是材料科学和金属学研究中的重要工具。其目镜配置直接影响观察效果和使用体验。本文将为您详细解析倒置金相显微镜的目镜种类,助您选择最适合的观察配置。
一、倒置金相显微镜目镜的基本类型

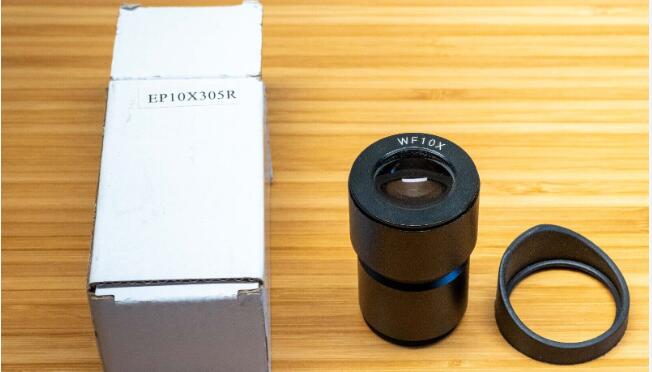

1、标准目镜:最常见的目镜类型,通常提供10X放大倍数,是大多数观察任务的首选。
2、高倍目镜:包括15X和20X等放大倍数,用于需要更高放大倍率的观察场景。
3、宽视野目镜:提供更大的视场范围,通常视场数在22mm以上,适合观察大面积样品。
4、长眼点目镜:眼点距离在20mm以上,特别适合戴眼镜的观察者使用。
二、特殊功能目镜
1、分划板目镜:内置刻度或网格,用于样品测量或计数。刻度类型包括十字线、方格、圆形等。
2、测微目镜:带有可移动的刻度线,用于精确测量样品尺寸。测量精度可达0.1µm。
3、偏光目镜:配合偏光装置使用,用于观察材料的光学各向异性,如晶体结构分析。
4、变倍目镜:可在不同放大倍数间切换,通常范围为8X-16X或10X-20X,增加观察灵活性。
三、目镜的技术参数
1、放大倍数:常见的包括5X、10X、15X、20X等。其中10X是最为普遍的配置。
2、视场数:表示目镜的视野范围,通常在18mm到26mm之间。较大的视场数提供更宽阔的观察范围。
3、眼点距离:指目镜顶端到形成清晰图像平面的距离。长眼点目镜(≥20mm)更适合戴眼镜观察。
4、屈光度调节:许多目镜配有±5屈光度的调节环,可根据观察者视力进行微调。
四、目镜选择考虑因素
1、观察需求:根据样品特性和研究目的选择合适的放大倍数和功能。
2、使用者视力情况:如果多人共用,长眼点目镜是更好的选择。
3、与物镜的匹配:目镜和物镜的配合决定了总放大倍数和图像质量。
4、成像设备需求:如需进行图像采集,应考虑与相机接口兼容的目镜类型。
五、目镜的创新发展趋势
1、数字目镜:集成数字相机功能,可直接连接电脑或显示器,实现实时图像显示和记录。
2、智能目镜:配备显示屏,可显示测量数据、标尺等辅助信息,提高观察效率。
3、增强现实(AR)目镜:结合AR技术,可在观察视野中叠加数字信息,如材料属性、缺陷标记等。
4、自动对焦目镜:通过电动调节实现快速精准对焦,减少操作者疲劳。
以下是您可能还关注的问题与解答:
Q:倒置金相显微镜通常配备几个目镜?
A:倒置金相显微镜通常配备两个或三个目镜。双目观察头配备两个目镜,主要用于双眼观察。三目观察头除了两个观察目镜外,还有一个用于安装相机或其他成像设备的垂直筒。
Q:高倍目镜是否总是优于标准目镜?
A:并非如此。高倍目镜虽然提供更大放大倍数,但也会减小视场范围和降低图像亮度。选择目镜应根据具体观察需求和物镜性能来决定,标准10X目镜通常能满足大多数应用场景。
Q:如何正确保养显微镜目镜?
A:保养目镜的关键步骤包括:使用专用镜头纸和清洁液轻柔清洁镜面;避免用手直接接触光学表面;不使用时盖上防尘盖;存放在干燥环境中避免霉菌滋生。定期专业维护也很重要。
综上所述,倒置金相显微镜目镜种类丰富,包括标准目镜、高倍目镜、宽视野目镜等基本类型,以及分划板目镜、测微目镜等特殊功能目镜。选择合适的目镜对于获得理想的观察效果至关重要。在选择时,需要综合考虑观察需求、使用环境、与其他光学元件的匹配等因素。随着光学技术和数字技术的融合发展,未来的显微镜目镜将朝着更智能、更集成的方向演进,为材料研究提供更强大的观察工具。
