激光三维扫描仪系统使用指南,快速上手操作步骤

[原创内容] 发布于:2024-07-25 12:08:23 阅读:246次 编辑:思诚市场部 核心内容:激光三维扫描仪系统怎么用

激光三维扫描仪是现代测量技术中的佼佼者,它能够快速、精确地捕捉物体的三维数据。本指南将为您详细介绍激光三维扫描仪系统的使用方法,帮助您快速上手这一强大的工具。

一、激光三维扫描仪系统概述

激光三维扫描仪系统主要由扫描仪主机、三脚架、控制软件和数据处理软件组成。了解每个组件的功能对于正确使用系统至关重要。

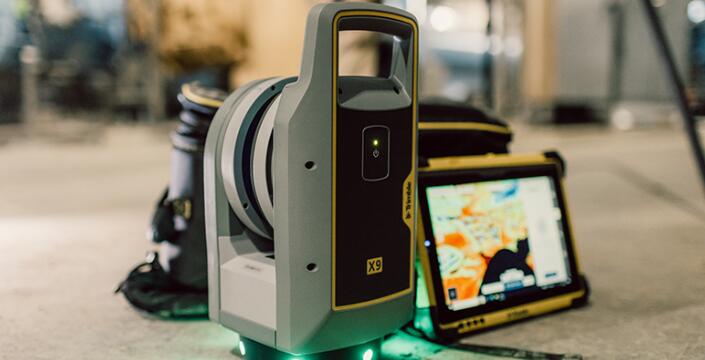

1、扫描仪主机:核心设备,负责发射激光并接收反射信号。

2、三脚架:提供稳定的支撑,确保扫描精度。

3、控制软件:用于设置扫描参数和控制扫描过程。

4、数据处理软件:用于后期处理和分析扫描得到的点云数据。

二、使用前的准备工作

在开始使用激光三维扫描仪之前,充分的准备工作能够确保扫描过程的顺利进行和数据的质量。以下是一些关键的准备步骤:

1、设备检查:确保所有设备完好无损,电池充足。

2、环境评估:检查扫描环境,清理可能影响扫描的障碍物。

3、标靶布置:根据需要在扫描区域放置标靶,用于后期数据配准。

4、软件安装:确保控制软件和数据处理软件已正确安装在工作站上。

三、激光三维扫描仪的设置步骤

正确设置扫描仪是获得高质量数据的关键。以下是激光三维扫描仪系统的基本设置步骤

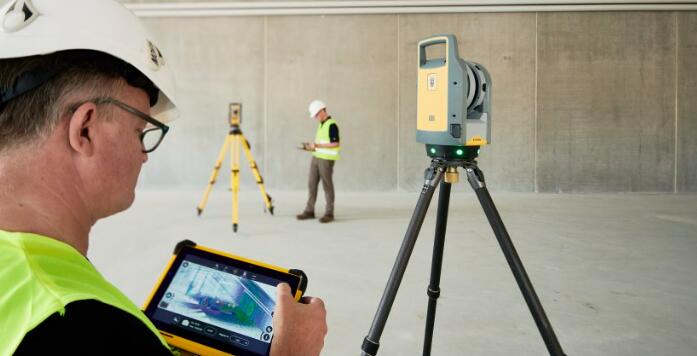

1、三脚架安装:将三脚架平稳地架设在扫描位置,确保其水平。

2、扫描仪安装:小心地将扫描仪主机安装在三脚架上,并锁紧。

3、水平调整:使用扫描仪内置的水平仪或电子水准仪进行精确调平。

4、电源连接:连接电源或确保电池电量充足。

5、软件连接:通过WiFi或数据线将扫描仪与控制软件连接。

四、扫描参数设置

合理的参数设置能够在保证数据质量的同时提高工作效率。以下是一些重要的扫描参数:

1、扫描范围:设置水平和垂直扫描角度,定义扫描区域。

2、分辨率:根据需求设置点云密度,通常在0.5mm到50mm之间。

3、扫描速度:根据精度要求选择合适的扫描速度。

4、滤波设置:设置距离滤波、强度滤波等,去除无效点。

5、曝光设置:如果扫描仪配备相机,需要调整曝光参数以获得清晰的纹理。

五、执行扫描操作

参数设置完成后,就可以开始执行扫描操作了。以下是扫描过程中需要注意的要点

1、预览扫描:进行快速预览扫描,确认设置是否正确。

2、启动扫描:确认无误后,启动正式扫描。

3、监控进度:通过软件实时监控扫描进度和数据质量。

4、多站扫描:大型物体可能需要多个位置的扫描,注意保持足够的重叠区域。

5、数据保存:扫描完成后,及时保存数据到安全的存储设备。

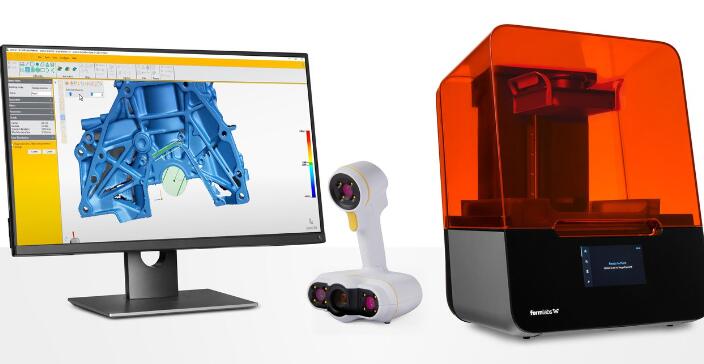

六、数据处理与后期分析

扫描完成后,原始数据需要经过一系列处理才能得到最终的三维模型。主要的处理步骤包括:

1、数据导入:将原始点云数据导入处理软件。

2、数据配准:将多站点的扫描数据拼接成完整的点云。

3、噪点去除:去除异常点和不需要的数据。

4、网格化:将点云转换为三角网格模型。

5、纹理映射:将拍摄的照片映射到三维模型上。

以下是您可能还关注的问题与解答:

Q:激光三维扫描仪的扫描速度有多快?

A:现代激光三维扫描仪的扫描速度非常快,高端设备可以达到每秒采集上百万个点的速度。具体速度取决于设备型号和设置的分辨率。

Q:如何确保扫描数据的精度?

A:确保扫描精度的关键在于正确的设备校准、稳定的设备支撑、合适的参数设置以及良好的环境条件。定期的设备维护和校准也是保证精度的重要因素。

Q:激光三维扫描仪可以在户外使用吗?

A:许多激光三维扫描仪都设计为可以在户外使用,但需要注意防尘、防水和温度控制。一些高端设备具有IP54或更高的防护等级,可以在恶劣环境下工作。

总之,使用激光三维扫描仪系统需要操作者具备专业知识和实践经验。通过遵循正确的操作步骤,合理设置参数,并进行适当的后期处理,您可以获得高质量的三维数据,为各种应用提供精确的空间信息支持。随着技术的不断进步,激光三维扫描仪的使用会变得越来越简单直观,为更多领域带来革命性的变革。
