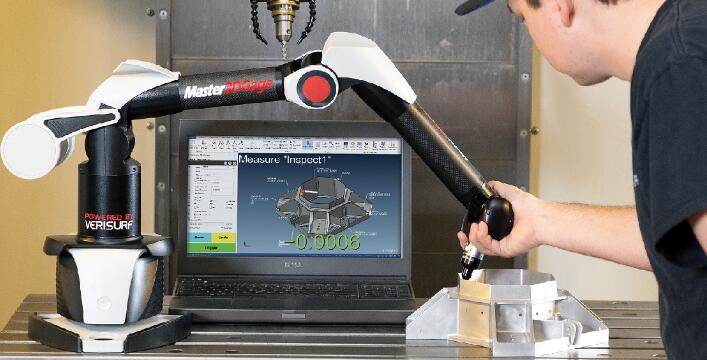

便携式三坐标测量机是现代工业测量中不可或缺的精密仪器。其中，扫描功能更是提高了测量效率和精度。本文将为您详细讲解便携式三坐标测量机如何操作扫描，帮助您掌握这一重要技能，提升测量水平。
一、便携式三坐标测量机扫描功能概述
1、扫描功能允许测量机在物体表面连续采集数据点，形成点云数据，相比传统的单点测量更加高效。
2、扫描可以快速获取复杂曲面的形状信息，适用于逆向工程、质量控制等领域。
3、现代便携式三坐标测量机的扫描速度可达到每秒数万点，精度可达0.02mm左右。
二、扫描前的准备工作
1、环境控制：确保测量环境温度稳定在20±2°C，湿度控制在40%-60%之间。
2、设备检查：检查便携式三坐标测量机的各个部件，确保机器处于最佳工作状态。
3、软件设置：打开测量软件，选择正确的扫描模式和参数设置。
4、被测物体准备：清洁被测物体表面，必要时可使用除油剂去除油污。对于反光性强的表面，可喷涂抗反射粉。
三、便携式三坐标测量机扫描操作步骤

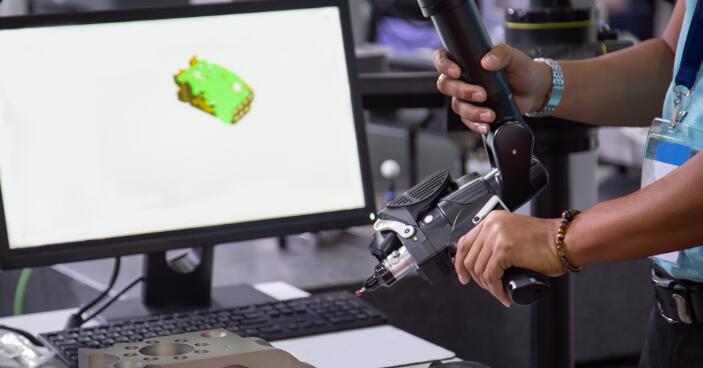

1、安装扫描探头：选择适合的扫描探头，正确安装到测量机上。常用的有激光扫描头和触发式扫描头。
2、校准探头：使用标准球或平面板对扫描探头进行校准，确保测量精度。
3、创建坐标系：在被测物体上选取适当的基准面，建立工件坐标系。
4、设置扫描参数：根据被测物体的特征，设置合适的扫描密度、速度和触发力（触发式扫描）。
5、路径规划：规划扫描路径，确保覆盖所有需要测量的区域。对于复杂形状，可能需要多次扫描从不同角度采集数据。
6、执行扫描：启动扫描程序，保持稳定的扫描速度和距离，避免突然的加速或减速。
7、数据处理：扫描完成后，使用软件对采集的点云数据进行处理，包括去噪、合并、平滑等操作。
四、扫描过程中的注意事项
1、保持稳定：扫描过程中，尽量减少外部振动和干扰，保持测量机的稳定性。
2、温度控制：长时间扫描可能导致被测物体温度升高，影响测量精度。必要时可采取冷却措施。
3、数据实时检查：在扫描过程中，随时关注数据采集情况，发现异常及时处理。
4、多次扫描：对于精度要求高的区域，可以进行多次重复扫描，取平均值提高精度。
五、扫描数据的后处理与应用
1、数据清理：去除噪点和异常数据，确保点云数据的质量。
2、数据拼接：对于大型或复杂物体，可能需要将多次扫描的数据进行拼接。
3、曲面重建：根据点云数据重建物体的3D模型，可用于逆向工程或3D打印。
4、尺寸测量：利用重建的模型进行各种尺寸测量和几何特征分析。
5、质量控制：将扫描数据与CAD模型对比，分析实际产品与设计的偏差。
以下是您可能还关注的问题与解答：
Q：便携式三坐标测量机的扫描速度和精度如何？
A：现代高端便携式三坐标测量机的扫描速度可达到每秒10,000-100,000点不等，精度可达0.02mm-0.05mm。具体性能取决于设备型号和扫描头类型。
Q：如何选择合适的扫描密度？
A：扫描密度的选择取决于被测物体的复杂程度和精度要求。对于复杂曲面，可能需要更高的扫描密度（如0.1mm间距）；而对于简单平面，可以使用较低的密度（如1mm间距）。需要在测量精度和效率之间找到平衡。
Q：扫描数据量很大，如何有效管理和处理？
A：大型扫描项目可能产生海量数据。建议使用专业的点云处理软件，采用分区处理、降采样等技术减小数据量。同时，可以使用高性能计算机或云计算平台来加速数据处理。定期备份数据也是非常必要的。
通过本文的详细介绍，相信您已经对便携式三坐标测量机的扫描操作有了全面的了解。记住，熟练的操作技巧结合正确的参数设置是获得高质量扫描数据的关键。在实际操作中，请保持耐心和专注，不断积累经验。随着技术的不断进步，便携式三坐标测量机的扫描功能将变得更加强大和易用，为工业测量带来更多可能性。希望这份详细的操作指南能够帮助您在工作中充分发挥设备的潜力，提高测量效率和精度。
