便携式三坐标测量机是精密测量领域中一个重要的创新，它将高精度测量与灵活性完美结合。本文将深入探讨便携式三坐标测量机的精度范围，以及影响其精度的各种因素，帮助您全面了解这种先进测量设备的性能特点。
一、便携式三坐标测量机的精度范围
1. 总体精度范围：便携式三坐标测量机的精度通常在0.025mm到0.1mm之间，具体取决于设备型号和测量条件。
2. 不同类型的精度表现：
- 关节臂式：典型精度为±0.025mm至±0.075mm
- 光学跟踪式：典型精度为±0.025mm至±0.05mm
- 激光跟踪仪：可达到±0.015mm的高精度
3. 精度指标：
- 单点重复性：通常可达±0.025mm
- 体积精度：在3m范围内可达±0.05mm
- 长度测量精度：通常表示为L/X，如10µm+L/50（L为被测长度，单位为mm）
二、影响便携式三坐标测量机精度的因素
1. 环境因素：
- 温度：温度变化会导致材料热膨胀，影响测量精度。每摄氏度的温度变化可能引起约1µm/m的误差。
- 湿度：湿度变化可能导致某些材料变形，特别是对于复合材料工件。
- 振动：环境振动会影响测量稳定性，特别是对于高精度测量。
2. 操作因素：
- 操作技能：操作员的经验和技巧对测量结果有显著影响。

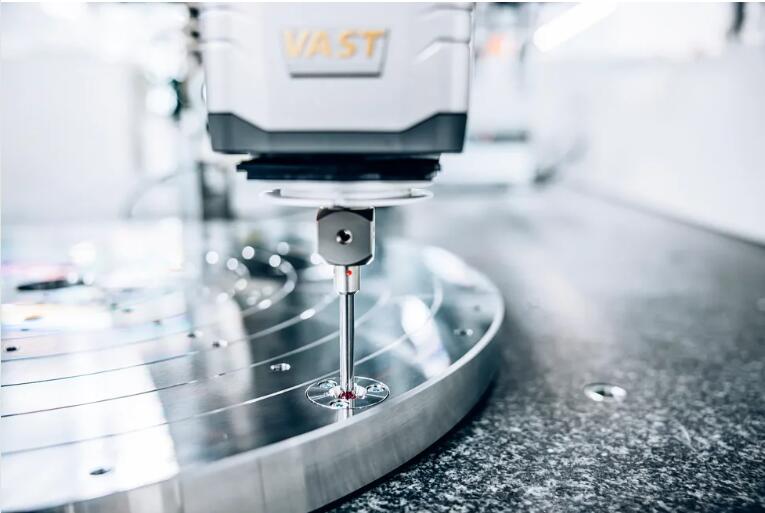

- 测量策略：点的选取、测量序列和重复测量次数会影响最终精度。

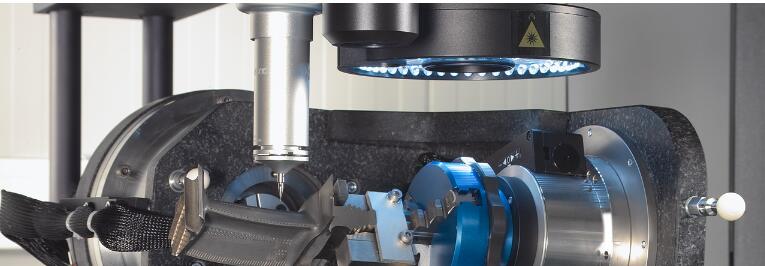

- 探头选择：不同类型和尺寸的探头适用于不同的测量任务。
3. 设备因素：
- 机械结构：关节的精度、材料的稳定性等。
- 编码器精度：高精度编码器可以提供更准确的位置信息。
- 软件算法：数据处理和误差补偿算法的先进性。
4. 工件因素：
- 表面状况：粗糙度、反射率等会影响测量精度。
- 材料特性：不同材料的热膨胀系数差异会影响测量结果。
- 几何复杂度：复杂形状可能增加测量难度和不确定性。
三、提高便携式三坐标测量机精度的方法
1. 环境控制：
- 尽可能在恒温环境下进行测量，理想温度为20±1℃。
- 使用温度补偿技术，实时监测和调整测量数据。
- 采取防振措施，如使用防振台或选择低振动时段测量。
2. 操作优化：
- 定期培训操作人员，提高测量技能。
- 制定标准化的测量流程和最佳实践指南。
- 针对不同测量任务选择合适的探头和测量策略。
3. 设备维护：
- 定期校准设备，通常每6-12个月进行一次全面校准。
- 日常使用前进行简单的精度检查。
- 保持设备清洁，避免灰尘和污染物影响精度。
4. 软件升级：
- 使用最新版本的测量软件，获取改进的算法和功能。
- 利用高级误差补偿技术，如几何误差补偿和温度补偿。

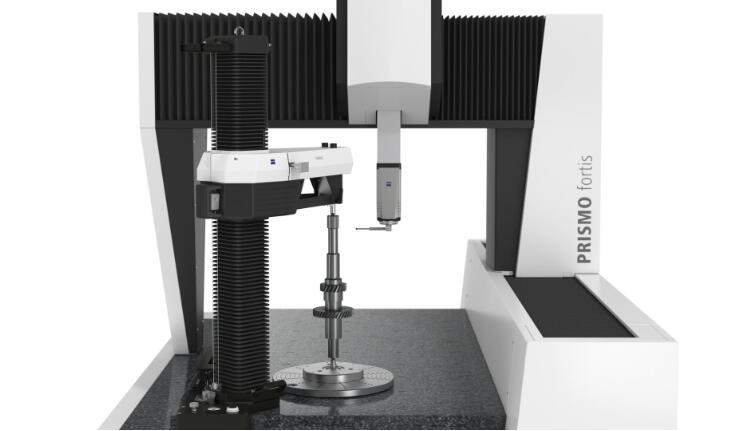

四、便携式三坐标测量机精度与传统CMM的比较
1. 精度水平：
- 传统CMM：典型精度可达0.5µm-5µm
- 便携式CMM：典型精度在25µm-100µm范围
2. 适用范围：
- 便携式CMM适合现场测量和大型工件测量
- 传统CMM更适合高精度、重复性测量任务
3. 灵活性：
- 便携式CMM具有更高的机动性和适应性
- 传统CMM提供更稳定的测量环境和更高的自动化程度
五、便携式三坐标测量机在不同行业的精度应用
1. 航空航天：
- 大型机体结构的装配检测，精度要求通常在±0.1mm
- 涡轮叶片的轮廓测量，精度可达±0.05mm
2. 汽车制造：
- 车身面板的尺寸检测，精度通常在±0.1mm-±0.2mm
- 发动机缸体的孔位测量，精度可达±0.03mm
3. 模具制造：
- 大型模具的型腔测量，精度要求可达±0.05mm
- 模具修配过程中的实时检测，精度在±0.1mm左右
4. 重型机械：
- 大型齿轮的齿形检测，精度可达±0.05mm
- 船舶推进器的叶片轮廓测量，精度在±0.1mm-±0.2mm范围
以下是您可能还关注的问题与解答：
Q：便携式三坐标测量机的精度如何随测量范围的增加而变化？
A：便携式三坐标测量机的精度通常会随测量范围的增加而降低。这种关系通常表示为 L/X 的形式，其中 L 是被测长度（单位通常为毫米）。例如，一个精度表示为 15µm + L/50 的系统，在测量 1 米长度时的精度约为 ±0.035mm，而在测量 3 米长度时精度可能降至 ±0.075mm。这种精度变化主要是由于机械结构的累积误差、温度影响和操作因素等随距离增加而放大。因此，在进行大范围测量时，通常需要采取额外的精度保证措施，如多站点测量、环境补偿等。
Q：便携式三坐标测量机的精度与测量速度有何关系？
A：便携式三坐标测量机的精度与测量速度通常存在反比关系。较快的测量速度可能导致精度降低，主要原因包括：1）惯性效应：快速移动可能导致测量臂或探头产生微小振动；2）动态误差：高速运动可能影响编码器的读数精度；3）数据采集率：过快的移动可能导致数据点密度不足；4）操作稳定性：高速操作增加了人为误差的风险。因此，对于要求高精度的测量任务，通常建议采用较慢、更稳定的测量速度。一些先进的便携式CMM系统会根据精度要求自动调节最优测量速度，平衡效率和精度需求。
Q：如何评估便携式三坐标测量机的实际测量精度？
A：评估便携式三坐标测量机的实际测量精度通常涉及以下步骤： 1）使用校准标准件：如高精度球、长度标准或步距块，进行重复测量。 2）比对测量：将同一工件的测量结果与高精度固定式CMM的结果进行比对。 3）GR&R（Gage Repeatability and Reproducibility）研究：评估系统的重复性和再现性。 4）环境测试：在不同温度、湿度条件下进行测量，评估环境影响。 5）多操作员测试：让不同操作员测量同一工件，评估操作因素的影响。 6）长期稳定性测试：定期测量标准工件，观察精度随时间的变化。 7）ISO 10360标准测试：按照国际标准进行性能验证。 通过这些方法的综合应用，可以全面评估便携式三坐标测量机在实际应用中的精度表现。
便携式三坐标测量机的精度是一个复杂而动态的特性，受多种因素影响。虽然其精度通常不及传统固定式CMM，但其灵活性和便携性为许多应用场景带来了革命性的变化。随着技术的不断进步，便携式CMM的精度正在稳定的提高，同时保持其独特的优势。对于需要在现场进行高精度测量的用户来说，了解便携式CMM的精度特性、影响因素和优化方法至关重要。通过适当的选择设备、精心控制环境、优化操作流程，便携式三坐标测量机可以在各种工业应用中发挥重要作用，为质量控制和产品开发提供valuable支持。
