三维扫描仪激光跟踪仪是一种高精度的测量设备，广泛应用于工业制造、质量控制、逆向工程等领域。正确使用这种设备不仅能够提高测量精度，还能显著提升工作效率。本文将为您提供一个详细的使用指南，帮助您掌握这个强大工具的操作要领。
一、设备准备和环境评估
1. 设备检查：
- 确保激光跟踪仪电量充足或连接稳定电源。
- 检查反射靶和测头是否完好无损。
- 验证所有附件（如三脚架、控制器等）是否齐全。
2. 环境评估：
- 选择稳定、无振动的操作环境。
- 确保室温稳定，理想温度范围通常为20±2°C。
- 避免阳光直射和强烈的气流干扰。
3. 设备布置：
- 将激光跟踪仪安装在三脚架上，确保稳固。
- 调整设备高度，通常与被测物体中心高度持平。
- 确保跟踪仪与被测物体之间无障碍物。
二、系统启动和初始化
1. 开机及软件连接：
- 按照设备说明书开启激光跟踪仪电源。
- 启动控制软件，建立与跟踪仪的连接。
- 等待系统自检完成，确认无错误报告。
2. 系统预热：
- 允许设备预热至少30分钟，确保内部温度稳定。
- 预热期间可以进行软件设置和测量计划制定。
- 预热完成后，执行一次系统自校准。
3. 坐标系统设置：
- 选择合适的坐标系统（如笛卡尔坐标系）。
- 定义原点和坐标轴方向。
- 如需要，执行工件坐标系的建立程序。
三、测量准备和参数设置
1. 反射靶准备：
- 选择适合的反射靶（球形或平面靶）。
- 确保反射靶表面清洁无污。
- 在被测物体上合理布置反射靶，确保覆盖所有关键特征。
2. 测量参数设置：
- 设置适当的采样率（通常在100-1000Hz之间）。
- 调整激光功率，平衡测量距离和精度需求。
- 配置数据过滤和平滑算法，提高测量稳定性。
3. 测量模式选择：
- 根据任务选择合适的测量模式（如静态点测量、动态跟踪等）。
- 设置触发方式（手动、自动或外部触发）。
- 如使用扫描模式，定义扫描路径和密度。
四、执行测量操作
1. 设备对准：
- 使用瞄准镜或相机视图将激光对准第一个测量点。
- 调整激光束强度，确保反射信号稳定。
- 执行初始参考点测量，验证系统精度。
2. 静态点测量：
- 将反射靶或测头稳定放置在测量点上。
- 触发测量，等待数据采集完成。
- 记录每个点的坐标数据，注意测量点的编号和描述。
3. 动态跟踪测量：
- 确保反射靶或测头与激光保持良好的视线。
- 沿预定路径移动反射靶，保持适当速度。
- 观察数据流，确保跟踪过程中无中断或异常。

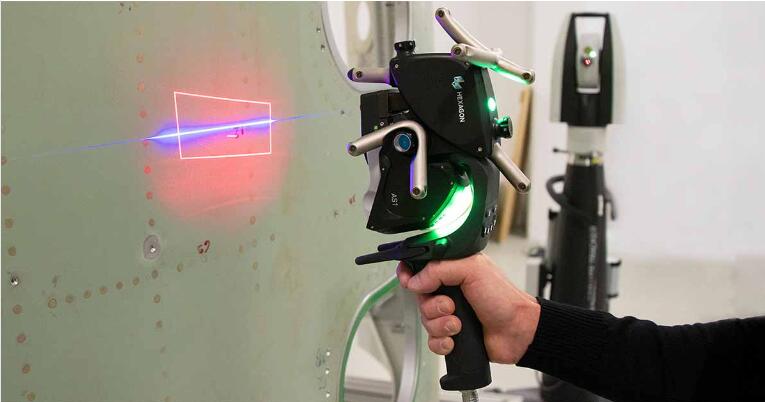

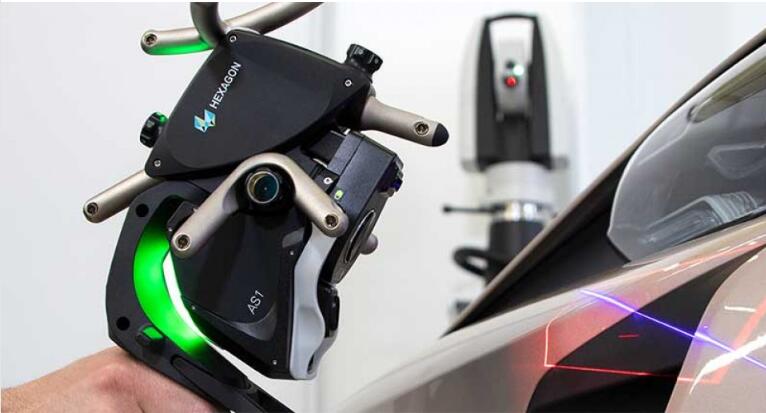

4. 表面扫描：

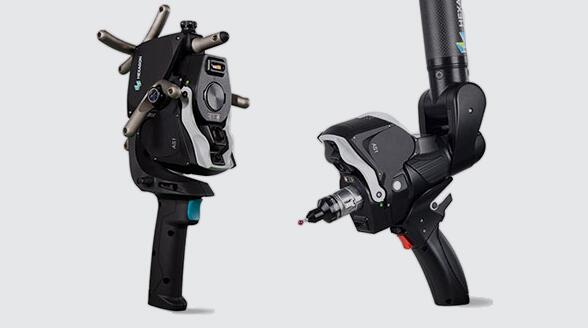

- 选择合适的扫描头（如线激光扫描头）。
- 设置扫描密度和速度。
- 执行扫描，确保覆盖整个目标表面，避免遗漏。
五、数据处理和分析
1. 实时数据检查：
- 在测量过程中持续监控数据质量。
- 检查异常值和测量间隙。
- 如发现问题，及时调整或重复测量。
2. 数据后处理：
- 应用滤波算法去除噪声。
- 执行数据对齐和拼接（如多站点测量）。
- 进行几何特征提取和尺寸分析。
3. 结果输出和报告生成：
- 选择合适的数据格式导出（如CAD模型、点云文件）。
- 生成测量报告，包括关键尺寸和偏差分析。
- 可视化结果，如偏差色图或3D模型比对。
六、设备维护和校准
1. 日常维护：
- 每次使用后清洁光学部件和反射靶。
- 检查并清理冷却系统（如果有）。
- 定期检查所有电缆和连接器的完整性。
2. 定期校准：
- 按照制造商建议的间隔进行系统校准。
- 使用标准球或长度块进行校准检查。
- 记录校准结果，建立校准历史档案。
3. 软件更新：
- 定期检查并安装最新的固件和软件更新。
- 更新后进行功能测试，确保兼容性。
- 保留重要数据和设置的备份。
以下是您可能还关注的问题与解答：
Q：如何提高三维扫描仪激光跟踪仪的测量精度？
A：1. 环境控制：保持恒温恒湿环境，理想温度为20±2°C，相对湿度50±10%。 2. 设备优化：确保设备充分预热，通常需要30-60分钟。定期进行校准，至少每年一次或按制造商建议。使用高质量的反射靶，保持清洁。 3. 操作技巧：测量前进行系统自检和初始化。记住，精度是一个系统性问题，需要从环境、设备、操作和数据处理等多个方面同时入手。定期的精度评估和持续改进是保持高精度测量的关键。
Q：在使用三维扫描仪激光跟踪仪时，如何处理遮挡和反射问题？
A：1. 遮挡问题处理：合理规划测量路径，尽量避开遮挡物。使用多站点测量，从不同角度获取数据。采用可旋转的测量头或反射靶，增加灵活性。2. 反射问题处理：对于高反射表面，使用特殊的哑光涂层或粉末喷涂。 3. 软件辅助：利用软件的智能填充算法补全遮挡区域。处理遮挡和反射问题需要结合具体情况灵活应对。经验丰富的操作者能够根据不同的测量对象和环境选择最佳的解决方案。持续的实践和总结是提高处理这些问题能力的关键。
Q：三维扫描仪激光跟踪仪在动态测量中如何保证精度？
A：1. 设备选择：选择具有高采样率的激光跟踪仪，通常需要1000Hz以上。 2. 参数优化：调整采样率与被测物体运动速度匹配。优化激光功率，平衡信号强度和响应速度。设置合适的滤波参数，减少噪声同时保留细节。 3. 运动规划：设计平滑的运动路径，避免突然的加速或减速。
本文为您提供了从设备准备到测量执行、数据处理以及设备维护的全面指导。通过精确的环境评估、系统初始化、参数设置、测量操作和后续分析，您可以确保测量的高精度和高效率。同时，注意日常维护和定期校准，以及软件更新，是保持设备长期稳定运行的关键
