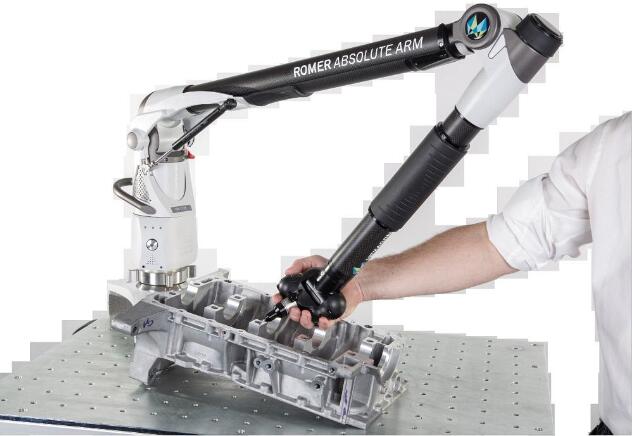

便携式三坐标测量机因其灵活性和便携性，在工业测量领域扮演着越来越重要的角色。然而，要确保这种设备的高精度测量能力，定期进行精度校正至关重要。本文将详细介绍便携式三坐标测量机精度校正的方法、步骤以及一些确保高精度测量的技巧，帮助您充分发挥设备的潜力。
一、理解便携式三坐标测量机的精度特性
1. 体积精度：指在整个测量空间内的综合精度表现，通常以最大允许误差（MPE）表示。
2. 点重复性：反映设备在同一点多次测量的一致性，通常用标准差表示。
3. 长度测量误差：随测量距离增加而变化的系统性误差。
4. 探针误差：由于探针系统引起的测量偏差。
5. 温度影响：环境温度变化对测量精度的影响，通常表示为每度温差的线性膨胀系数。
二、精度校正前的准备工作
1. 环境控制：
- 将测量环境温度稳定在20±1°C，相对湿度控制在45%-65%之间。
- 使用高精度温度记录仪监控环境温度变化。
- 避免阳光直射和气流干扰，必要时使用防震台。
2. 设备预热：
- 开机预热至少60分钟，确保设备达到热平衡状态。
- 预热期间，轻轻活动机械臂各关节，使润滑油均匀分布。
3. 校准工具准备：
- 高精度校准球组（直径范围25mm-50mm，球度误差≤0.5μm）。
- 长度基准（如1m碳纤维标尺，不确定度≤1μm）。
- 专业校准软件（如Verisurf或Polyworks）。
4. 设备检查：
- 检查机械臂各关节的稳定性和灵活度。
- 确保测头系统清洁无损，必要时更换测头。
- 检查所有电缆连接是否牢固。
三、便携式三坐标测量机精度校正步骤

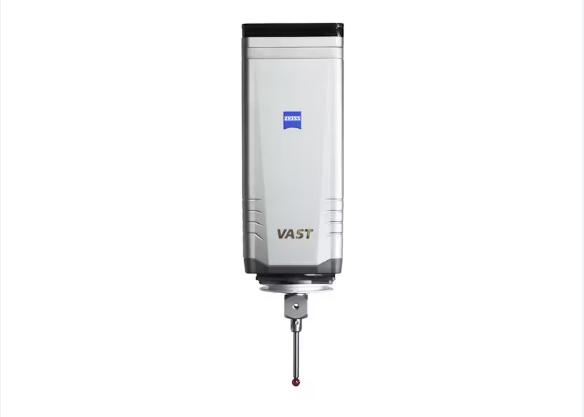

1. 探针系统校准：
- 选用高精度校准球（通常直径25mm，球度误差≤0.5μm）。
- 在球体表面采集至少25个点，覆盖不同方向。
- 使用软件计算探针直径和中心偏置。
- 重复测量校准球，确保探针误差小于5μm。
2. 关节编码器补偿：
- 使用专用软件进行关节角度误差补偿。
- 按软件指引，将机械臂移动到预设位置（通常需要20-30个位置）。
- 软件自动计算各关节的补偿参数。
- 补偿后，单个关节的角度误差应小于±0.0005°。
3. 体积精度校正：
- 在测量空间内均匀分布5-7个校准球。
- 从多个方向和角度测量每个校准球。
- 使用软件分析测量数据，计算体积误差补偿矩阵。
- 校正后，体积精度MPE值应不超过±0.025mm。
4. 长度测量误差校正：
- 使用高精度长度基准（如1m碳纤维标尺）。
- 在不同方向和位置测量基准长度。
- 分析测量结果，计算长度误差补偿系数。
- 校正后，长度测量误差应在±(15μm + 15μm/m)以内。
5. 温度补偿校正：
- 在不同温度下（如18°C、20°C、22°C）重复测量标准长度。
- 计算温度系数，更新软件中的温度补偿参数。
- 校正后，温度变化1°C导致的测量误差应小于2μm/m。
四、校正后的验证与数据分析
1. 点重复性验证：
- 选择工作空间内的多个点，每点重复测量至少30次。
- 计算每个点的标准差，应小于0.010mm。
2. 体积精度验证：
- 使用未参与校正的校准球进行验证测量。
- 计算测量值与标称值的偏差，最大偏差应小于±0.025mm。
3. 长度测量精度验证：
- 使用不同长度的量块（如100mm、500mm、1000mm）进行验证。
- 测量误差应在±(15μm + 15μm/m)范围内。
4. 数据分析与报告生成：
- 使用专业软件分析所有校正和验证数据。
- 生成详细的校正报告，包括原始数据、补偿参数和最终精度指标。
- 将报告与设备历史记录对比，分析精度变化趋势。
五、确保高精度测量的技巧
1. 优化测量策略：
- 合理规划测量路径，减少机械臂大幅度移动。
- 在测量关键特征时，选择机械臂最佳姿态。
- 对重要尺寸进行多次测量取平均值，提高可靠性。
2. 环境控制技巧：
- 使用温度梯度监测系统，实时补偿温度变化影响。
- 在测量大型工件时，考虑工件与设备的热平衡时间。
- 避免人体热源靠近测量区域，必要时使用屏障。
3. 定期检查与维护：
- 每次使用前进行简单的单点重复性检查。
- 根据使用频率，制定定期校正计划（通常每3-6个月一次）。
- 及时更新设备固件和测量软件，获取最新的精度优化算法。
4. 测头选择与使用：
- 根据被测特征选择合适的测头类型和尺寸。
- 使用多测头系统时，确保每个测头都经过单独校准。
- 避免使用过长的测头延长杆，以减少挠度影响。
5. 数据处理技巧：
- 使用高级滤波算法处理原始测量数据，去除异常值。
- 合理设置采样密度，平衡测量精度和效率。
- 利用统计过程控制（SPC）方法监控测量过程稳定性。
以下是您可能还关注的问题与解答：
Q：便携式三坐标测量机的精度受哪些因素影响最大？
A：便携式三坐标测量机的精度主要受以下因素影响： 1. 温度变化：温度波动会导致机械结构和被测物体的热膨胀或收缩。 2. 机械臂的姿态：不同的测量姿态会影响机械臂的刚性和稳定性。 3. 操作技巧：操作者的经验和技能对测量结果有显著影响。 4. 校准质量：校准的频率和质量直接影响设备的测量精度。 5. 环境振动：微小的振动会导致测量误差，特别是在高精度测量时。 因此，在进行高精度测量时，需要综合考虑这些因素并采取相应的措施。
Q：如何判断便携式三坐标测量机是否需要重新校正？
A：可以通过以下几个方面来判断： 1. 定期检查结果：如果日常检查中发现点重复性或体积精度超出规定范围。 2. 测量异常：对已知尺寸的标准件测量结果出现明显偏差。 3. 使用时间：按照制造商建议的校准周期（通常3-6个月）。 4. 环境变化：设备经历了显著的温度变化或运输颠簸。 5. 碰撞或意外：设备遭受意外碰撞或跌落后。 6. 软件提示：某些高级系统会自动提示需要校准。 如果出现以上任何情况，建议进行全面的精度校正。
Q：自行校正和专业机构校正的优缺点是什么？
A：两种校正方式各有优缺点： 1. 自行校正： 优点：成本较低，可随时进行，便于及时解决问题。 缺点：可能缺乏高精度标准器具，结果可能不被第三方认可。 2. 专业机构校正： 优点：使用高精度标准设备，结果更可靠，可获得认证报告。 缺点：成本较高，可能需要将设备送出，影响生产进度。 建议将两种方式结合使用：定期进行自行校正，每年至少一次由专业机构进行全面校正。
精确校正便携式三坐标测量机的精度是一项复杂而精细的工作，需要专业知识、精密设备和丰富经验的结合。通过遵循本文介绍的校正步骤和技巧，您可以显著提高测量精度，确保测量结果的可靠性。记住，精度校正不是一次性的工作，而是一个持续的过程。定期校正、日常维护和正确使用同样重要。随着测量技术的不断进步，建议您持续关注行业最新标准和技术，不断优化您的校正和使用方法，以充分发挥便携式三坐标测量机的潜力，为您的质量控制工作提供坚实保障。
