桥式三坐标测量机是精密测量领域的"大块头"，它能够在三维空间中精确测量物体的几何尺寸。正确操作这台设备不仅能确保测量结果的准确性，还能提高工作效率，延长设备使用寿命。本文将为您提供全面的操作指南，涵盖从基础设置到高级技巧的各个方面。

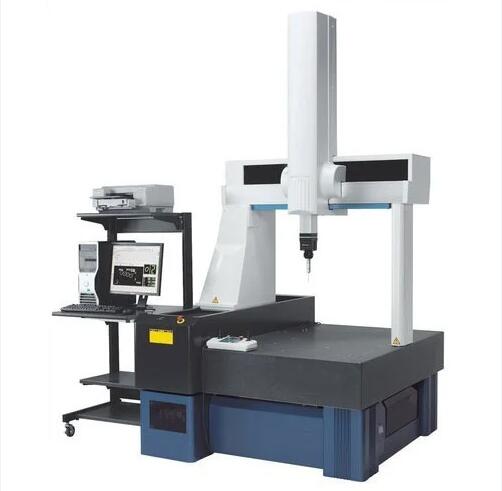

一、桥式三坐标测量机的基本结构

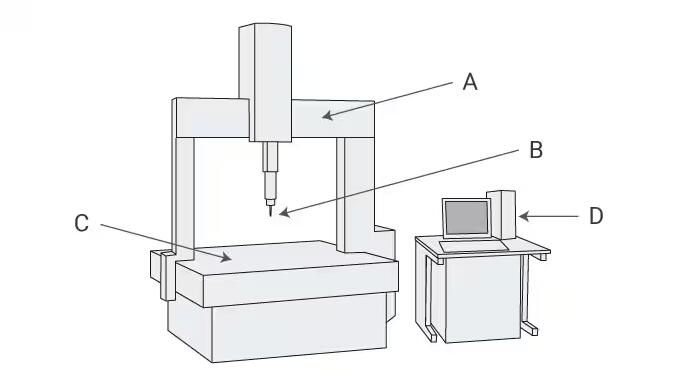

1. 主要组成部分：
- 大理石工作台：提供稳定平整的测量平面。
- 桥架：横跨工作台，支撑Z轴运动。
- 立柱：连接桥架和测头系统，实现Y轴运动。
- 测头系统：包括测头和探针，是实际接触被测物的部分。
- 控制系统：包括计算机、软件和控制器。

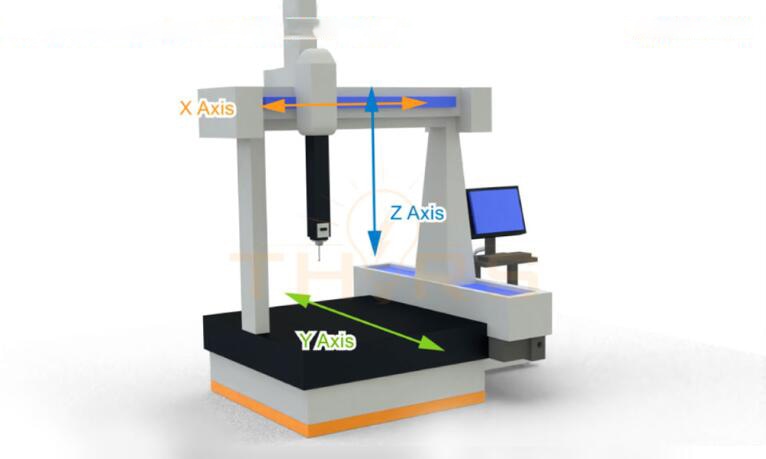

2. 运动系统：
- X轴：沿工作台长度方向运动。
- Y轴：沿桥架宽度方向运动。
- Z轴：沿立柱高度方向运动。
3. 测量原理：
- 通过高精度光栅尺和编码器记录三个轴的位置。
- 结合测头触发信号，精确定位被测点的空间坐标。
二、操作前的准备工作
1. 环境控制：
- 确保测量室温度稳定在20±0.5°C。
- 相对湿度控制在45%-65%之间。
- 避免阳光直射和气流干扰。
2. 设备预热：
- 开机后，让设备至少预热30分钟。
- 运行自检程序，确保各系统正常。
3. 工件准备：
- 清洁工件表面，去除油污和灰尘。
- 让工件与测量环境温度平衡（至少2小时）。
4. 测头选择与校准：
- 根据工件特征选择合适的测头。
- 使用标准球进行测头校准，通常需要采集至少25个点。
三、桥式三坐标测量机的基本操作步骤
1. 启动系统：
- 打开主电源和气源（如果使用气浮系统）。
- 启动计算机和测量软件。
- 执行回原点操作，确保坐标系统正确。
2. 工件定位：
- 将工件放置在工作台上，尽量靠近工作台中心。
- 使用定位块或夹具固定工件，确保稳定不动。
3. 建立坐标系：
- 选择工件上的基准平面、直线和点。
- 测量这些特征，建立工件坐标系。
- 通常采用3-2-1法则：3点定平面，2点定直线，1点定原点。
4. 编程或手动测量：
- 对于批量测量，编写测量程序。
- 对于单件或小批量，可采用手动测量方式。
- 指定测量特征（如平面、圆、圆柱等）。
5. 执行测量：
- 启动测量程序或手动控制测头移动。
- 确保测头以合适的速度和力度接触工件。
- 采集足够的测量点（平面至少3点，圆至少3点，圆柱至少5点）。
6. 数据处理与报告生成：
- 使用软件处理原始数据，计算几何特征。
- 比对测量结果与图纸要求。
- 生成测量报告，包括尺寸、形位公差等信息。
四、高级操作技巧
1. 自适应扫描：
- 对于复杂曲面，使用自适应扫描功能。
- 测头会根据表面变化自动调整扫描路径和速度。
2. 多测头配置：
- 使用测头更换架，预设多个测头配置。
- 在一次测量中自动切换不同测头，提高效率。
3. 离线编程：
- 利用CAD模型进行离线编程。
- 模拟测量过程，优化路径，减少实际测量时间。
4. 温度补偿：
- 使用温度传感器监测工件温度。
- 启用软件的温度补偿功能，修正热膨胀影响。
5. 逆向工程应用：
- 使用密集点云扫描功能。
- 将扫描数据导出为CAD模型，用于逆向设计。
五、日常维护与注意事项
1. 清洁保养：
- 每日使用后清洁工作台和测头。
- 定期检查并清洁导轨和光栅尺。
- 按照制造商建议更换空气过滤器。
2. 精度检查：
- 每周使用标准球进行简单的精度检查。
- 每月进行一次全面的精度验证。
- 每年安排专业技术人员进行校准。
3. 安全操作：
- 避免在设备运动时接触移动部件。
- 不要超过工作台的最大承重。
- 紧急情况下使用急停按钮。
4. 软件更新：
- 定期检查并安装测量软件的更新。
- 更新后进行功能测试，确保兼容性。
以下是您可能还关注的问题与解答：
Q：如何提高桥式三坐标测量机的测量效率？
A：提高测量效率的方法包括： 1. 优化测量程序：合理安排测量顺序，减少不必要的移动。 2. 使用自动化功能：如自动测头更换、自适应扫描等。 3. 离线编程：提前编写和模拟测量程序，减少实际测量时的调试时间。 4. 批量测量：对于相同工件，使用固定程序和夹具，实现快速测量。 5. 定期维护：保持设备处于最佳状态，减少故障停机时间。 6. 操作员培训：提高操作员的技能水平，熟练掌握高级功能。 7. 使用宏程序：对于常见特征，开发宏程序快速调用。 通过综合应用这些方法，可以显著提高测量效率，同时保证测量精度。
Q：桥式三坐标测量机的精度如何保证？
A：保证测量精度的关键措施包括： 1. 环境控制：严格控制温度、湿度和振动。 2. 定期校准：按照标准进行全面校准，通常每年一次。 3. 日常检查：使用标准球进行快速精度检验。 4. 正确的操作方法：遵循标准操作程序，避免人为误差。 5. 合适的测头选择：根据测量任务选择最合适的测头。 6. 温度补偿：使用软件补偿热膨胀影响。 7. 防震措施：使用防震底座或气浮系统隔离外部振动。 8. 软件更新：及时更新测量软件，使用最新的算法。 9. 专业维护：定期由专业技术人员进行全面检查和维护。 通过严格执行这些措施，可以确保桥式三坐标测量机始终保持高精度状态。
Q：如何选择合适的测量软件？
A：选择测量软件时需考虑以下因素： 1. 兼容性：确保与您的测量机硬件完全兼容。 2. 功能全面性：包括基本测量、高级分析、报告生成等功能。 3. 用户界面：直观易用，操作逻辑清晰。 4. 编程能力：支持自定义测量程序和宏编程。 5. CAD接口：能够导入各种格式的CAD模型。 6. 数据处理能力：能够处理大量测量点，支持高级统计分析。 7. 报告定制：灵活的报告生成和定制功能。 8. 技术支持：供应商提供及时的技术支持和培训。 9. 更新频率：软件定期更新，跟进最新测量技术。 10. 行业适用性：针对您所在行业的特定功能。 建议在购买前充分试用不同的软件，并咨询同行的使用经验，选择最适合您需求的测量软件。
桥式三坐标测量机是精密测量领域的重要工具，掌握其操作要领对于提高测量精度和效率至关重要。本文详细介绍了从基础结构到高级技巧的全面操作指南。通过遵循这些步骤和建议，您可以充分发挥设备的潜力，获得可靠的测量结果。记住，精确测量不仅依赖于设备本身，还取决于操作者的技能和经验。因此，持续学习和实践是提高操作水平的关键。随着测量技术的不断进步，建议您保持对新技术和方法的关注，不断更新您的知识和技能。通过精心操作和维护，您的桥式三坐标测量机将成为质量控制和产品开发过程中不可或缺的得力助手，为您的企业带来长期的价值和竞争优势。
