三维激光扫描仪的精确对齐是确保高质量扫描结果的关键步骤。正确的对齐不仅能提高扫描精度，还能延长设备使用寿命，减少数据后处理的工作量。本文将为您详细解析三维激光扫描仪的对齐方法，帮助您掌握实现高精度扫描的关键技巧。
一、三维激光扫描仪对齐的重要性
1. 精度保证：正确对齐确保激光束准确击中目标物体，minimizing误差。
2. 数据质量：良好的对齐可以提高点云数据的密度和均匀性，减少噪点和遮挡问题。
3. 效率提升：准确对齐可以减少重复扫描的需求，节省现场工作时间。
4. 设备保护：正确对齐可以防止激光器和其他光学元件过度磨损，延长设备寿命。
二、三维激光扫描仪对齐的前期准备
在进行对齐操作之前，需要做好以下准备工作：
1. 环境评估：选择一个稳定、无振动的平台，避免阳光直射和强烈的环境光干扰。理想的环境温度应在20-25°C范围内，相对湿度控制在40%-60%。
2. 设备检查：确保三维激光扫描仪的各个部件完好无损，光学窗口清洁无尘。检查电源和数据线连接是否牢固。

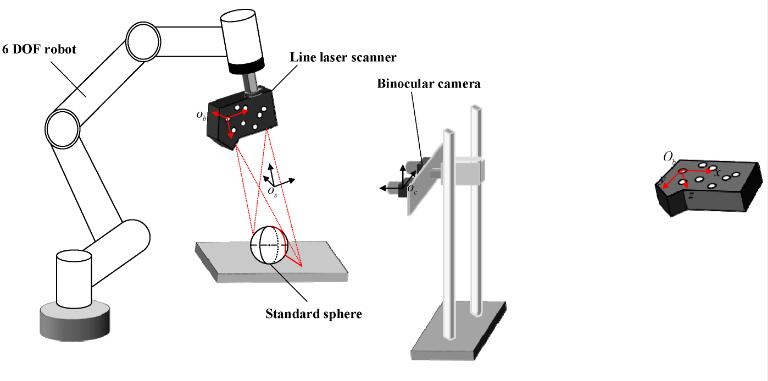

3. 标定工具准备：准备高精度的标定板或球体，通常使用直径为100-200mm的标准白色球体或带有特定图案的标定板。
4. 软件更新：确保使用最新版本的扫描仪控制软件，以获得最佳的对齐算法支持。
三、三维激光扫描仪对齐的步骤详解
对齐过程通常包括以下几个关键步骤：
1. 水平调整：
- 使用内置或外置的电子水平仪确保扫描仪底座水平。
- 调节三脚架或支撑平台，直到气泡位于水平仪的中心位置。
- 精确的水平调整误差应控制在±0.1°以内。
2. 垂直轴校准：
- 在扫描仪周围等距离放置至少3个标定球。
- 进行360°旋转扫描，检查每个标定球在不同角度的位置偏差。
- 如果发现偏差，根据软件指导调整垂直轴直到偏差最小化。
3. 距离校准：
- 在已知精确距离处放置标定板。
- 进行多次测距，比较测量值与实际值的差异。
- 根据差异调整距离参数，直到误差在允许范围内（通常<1mm/100m）。
4. 角度校准：
- 使用角度校准器或精密角尺。
- 在不同角度进行扫描，比对测量角度与实际角度。
- 调整角度编码器参数，minimize角度误差。
5. 零点设置：
- 选择一个参考点作为坐标系原点。
- 使用软件设置该点为(0, 0, 0)坐标。
- 验证其他已知点的坐标是否正确。
四、高级对齐技术
对于要求更高精度的应用，可以考虑以下高级对齐技术：
1. 多站点配准：
- 在重叠区域放置至少3个共同可见的标靶。
- 使用软件的自动配准功能将多个扫描站点的数据拼接。
- 检查配准误差，通常应控制在5mm以内。
2. 实时动态校准：
- 某些高端扫描仪配备了实时动态校准系统。
- 系统能够实时监测和补偿环境因素（如温度变化）导致的误差。
- 动态校准可以将误差控制在亚毫米级。
3. 光束质量优化：
- 使用波前传感器检测激光光束的质量。
- 通过调整光学元件optimizing光束的M²因子。
- 目标是使M²值尽可能接近1，典型值应小于1.3。
五、对齐后的验证与维护
完成对齐后，需要进行验证和定期维护：
1. 精度验证：
- 扫描已知尺寸的标准物体（如量块或球体）。
- 比较扫描结果与标准值，确保误差在设备规格范围内。
- 对于高精度应用，可使用激光干涉仪进行验证。
2. 定期检查：
- 建立定期检查计划，通常每周或每月进行一次快速检查。
- 检查项目包括水平度、距离精度和角度精度。
- 记录检查结果，分析长期趋势。
3. 环境监控：
- 安装温度和湿度传感器，监控扫描环境。
- 如果环境参数超出允许范围，考虑重新校准。
以下是您可能还关注的问题与解答：
Q：三维激光扫描仪对齐不当会造成哪些具体问题？
A：对齐不当可能导致以下问题：1）点云数据存在系统性偏差，影响测量精度；2）扫描结果出现"鬼影"或重影，特别是在边缘和细节部分；3）点云密度不均匀，某些区域可能出现数据空洞；4）多站点数据拼接困难，拼接误差大；5）激光器和光学元件加速磨损，缩短设备寿命。因此，精确对齐对于获得高质量的扫描结果至关重要。
Q：三维激光扫描仪的对齐频率应该如何确定？
A：对齐频率取决于多个因素：1）使用频率：高频率使用的设备可能需要每周或每月对齐一次；2）环境条件：如果在恶劣环境（如高温、高湿、多尘）中使用，可能需要更频繁的对齐；3）设备稳定性：高端设备通常稳定性更好，可以延长对齐间隔；4）精度要求：对于要求亚毫米级精度的应用，建议每次重要测量前都进行检查和对齐。一般而言，建议至少每3-6个月进行一次全面对齐，并在每次重要测量前进行快速检查。
Q：是否有自动化的三维激光扫描仪对齐系统？
A：是的，随着技术发展，部分高端三维激光扫描仪已经配备了自动化对齐系统。这些系统通常包括：1）自动水平调整装置，使用伺服电机和高精度倾角传感器；2）内置标定球和自动标定程序，可以在几分钟内完成基本对齐；3）实时温度补偿系统，自动调整参数以抵消温度变化的影响；4）智能软件算法，能够分析扫描数据并提出对齐建议。虽然这些自动化系统可以大大简化对齐过程，提高效率，但对于高精度应用，仍然建议定期进行人工检查和微调。
正确对齐三维激光扫描仪是一项需要专业知识和经验的技术操作。通过遵循本文详述的步骤和技巧，您可以显著提高扫描的精度和可靠性。记住，对齐不是一次性的工作，而是需要持续关注和维护的过程。定期的检查和调整将确保您的三维激光扫描仪始终保持最佳性能状态，为您的项目提供最高质量的数据支持。无论您是在工业测量、建筑测绘还是文物保护领域使用三维激光扫描技术，掌握这些对齐技巧都将帮助您在激烈的竞争中脱颖而出，交付卓越的成果。
