桥式三坐标测量机是精密测量领域中的一项重要技术,它以其高精度、高效率和多功能性而闻名。本文将深入探讨桥式三坐标测量机的定义、工作原理以及广泛的应用领域,帮助您全面了解这一先进的测量设备。
一、桥式三坐标测量机的定义

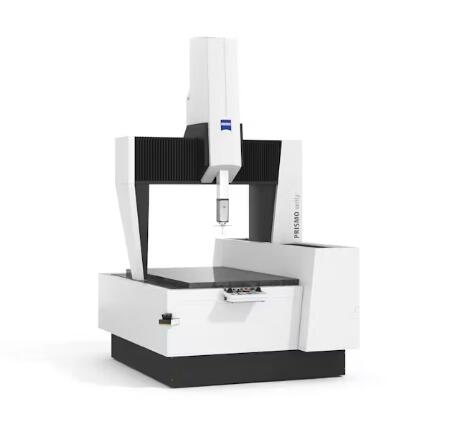

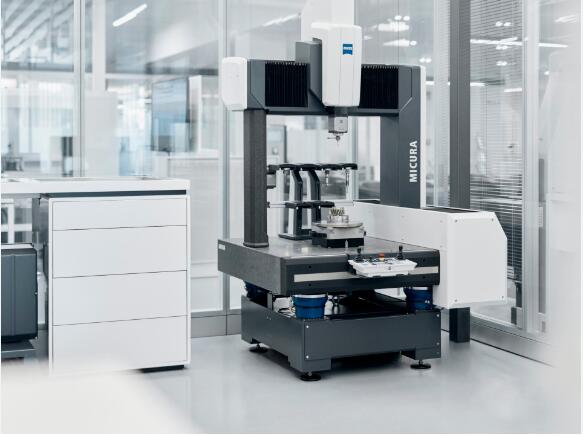

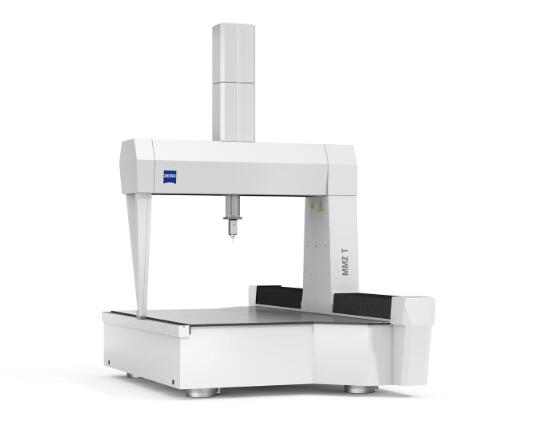

1. 基本概念:桥式三坐标测量机是一种高精度的三维测量设备,通过在三个互相垂直的轴(X、Y、Z)上移动测量探头来获取被测物体的空间坐标信息。
2. 结构特点:
- 由大理石或花岗岩底座构成的工作平台
- 横跨工作平台的桥架结构
- 在桥架上移动的横梁
- 在横梁上垂直移动的测量主轴
3. 精度范围:根据型号不同,桥式三坐标测量机的精度可达0.5μm-5μm,能满足大多数精密工业测量需求。
二、桥式三坐标测量机的工作原理
1. 坐标系统:桥式三坐标测量机基于笛卡尔坐标系工作,通过X、Y、Z三个轴的运动来定位空间中的任意点。
2. 测量过程:
- X轴:桥架在工作台上前后移动
- Y轴:横梁在桥架上左右移动
- Z轴:测量主轴在横梁上上下移动
3. 数据采集:
- 光栅尺:每个轴都配备高精度光栅尺,用于精确测量移动距离
- 测头系统:可使用触发式或扫描式测头,有些还配备非接触式激光测头
- 数据处理:通过专用软件处理采集的点云数据,进行几何特征分析和尺寸测量
三、桥式三坐标测量机的主要类型
1. 手动型:操作员手动移动测头,适合简单测量任务和小批量生产。
2. 电动型:通过操纵杆控制测头移动,提高测量效率和操作舒适度。
3. 数控型(CNC):全自动化操作,可实现复杂的测量程序和批量检测。
4. 龙门式:适用于大型工件测量,测量范围更大,结构更稳定。
四、桥式三坐标测量机的应用领域
1. 汽车制造业:
- 发动机缸体和缸盖的精密测量
- 变速箱壳体的尺寸检验
- 车身面板的形状和定位孔检测
2. 航空航天业:
- 涡轮叶片的轮廓度测量
- 机翼结构件的尺寸验证
- 复杂曲面零件的形状检测
3. 精密机械制造:
- 齿轮的齿形和节距误差分析
- 轴承内外圈的圆度和同轴度测量
- 模具型腔的尺寸和形状验证
4. 电子行业:
- PCB板的平面度和孔位测量
- 手机外壳的轮廓度检测
- 精密连接器的尺寸验证
5. 医疗器械:
- 人工关节的形状和尺寸检测
- 医疗植入物的表面轮廓分析
- 精密医疗器械零件的质量控制
五、桥式三坐标测量机的优势和局限性
优势:
1. 高精度:可达微米级测量精度
2. 多功能:可测量各种几何特征和复杂形状
3. 效率高:特别是CNC型号,可实现自动化批量测量
4. 数据完整:提供全面的三维测量数据
局限性:
1. 初始投资高:设备和软件成本较大
2. 环境要求严格:需要恒温恒湿的测量环境
3. 操作技能要求高:需要专业培训的操作人员
4. 移动性差:固定安装,不适合现场测量
以下是您可能还关注的问题与解答:
Q:桥式三坐标测量机的测量精度如何保证?
A:保证桥式三坐标测量机的测量精度需要多方面措施:1)环境控制:维持恒温恒湿的测量环境,通常要求温度20±1℃,湿度50±10%;2)定期校准:使用高精度标准球、方块规等标准件进行系统校准,通常每6-12个月进行一次全面校准;3)日常检查:每天开机前使用标准球进行快速检查;4)防震措施:安装减震系统,避免外部振动影响;5)软件补偿:利用先进的误差补偿算法,如几何误差补偿、温度补偿等;6)操作培训:确保操作人员熟悉正确的测量技巧和数据处理方法。
Q:桥式三坐标测量机与便携式三坐标测量机相比有哪些优缺点?
A:桥式三坐标测量机的优点包括:1)更高的精度,特别是对于大型工件;2)更好的稳定性和可重复性;3)更大的测量范围;4)更适合自动化和批量检测。缺点包括:1)固定安装,缺乏灵活性;2)初始投资较高;3)对测量环境要求严格。便携式三坐标测量机的优点是:1)灵活性高,可现场测量;2)投资成本较低;3)适合大型或固定工件的测量。缺点是:1)精度通常低于桥式;2)测量范围较小;3)操作员技能要求更高。选择时需要根据具体应用场景、精度要求和预算来权衡。
Q:桥式三坐标测量机在工业4.0和智能制造中扮演什么角色?
A:在工业4.0和智能制造背景下,桥式三坐标测量机正在发挥越来越重要的作用:1)数字化质量控制:与CAD/CAM系统集成,实现设计-制造-检测的闭环控制;2)大数据分析:通过收集和分析大量测量数据,优化生产流程,预测质量趋势;3)智能化生产:与机器人和自动化生产线集成,实现在线实时测量和反馈;4)虚拟测量:结合数字孪生技术,在虚拟环境中进行测量规划和仿真;5)远程监控和诊断:通过物联网技术,实现设备状态的远程监控和预测性维护。这些应用使桥式三坐标测量机成为智能工厂中不可或缺的质量保证工具。
桥式三坐标测量机作为精密测量领域的核心设备,正在不断发展以适应现代制造业的需求。从传统的尺寸检测到复杂的形状分析,从单件测量到批量自动化检测,桥式三坐标测量机的应用范围正在不断扩大。随着测量技术、数据处理能力和自动化水平的提升,桥式三坐标测量机将继续在质量控制、产品开发和生产优化中发挥关键作用。对于追求高精度、高效率的制造企业来说,深入了解和充分利用桥式三坐标测量机的能力,将是提升产品质量和竞争力的重要途径。
