详细解读三维激光扫描仪的操作流程,提升工作效率

[原创内容] 发布于:2024-07-19 16:41:01 阅读:344次 编辑:思诚市场部 核心内容:三维激光扫描仪怎么操作

今天我们将深入探讨三维激光扫描仪的操作流程,无论您是刚接触这项技术的新手,还是希望提升工作效率的老手,本文都将为您提供宝贵的指导。让我们一步步剖析如何高效操作这个精密仪器,以获得最佳的扫描效果。

一、操作前的准备工作

良好的准备是高效操作的基础,请按以下步骤进行:

1. 现场勘察

- 评估扫描区域的大小和复杂程度。

- 识别可能影响扫描质量的障碍物或反射面。

- 规划最佳的扫描站点位置。

2. 设备检查

- 确保电池充足,建议电量在80%以上

- 检查存储介质,确保有足够的存储空间。

- 清洁设备镜头和外表面。

3. 辅助工具准备

- 准备稳定的三脚架。

- 如需要,准备校准用的靶标。

- 携带清洁工具,如无尘布、气吹。

二、三维激光扫描仪的设置与校准

正确的设置和校准是获得高质量扫描数据的关键:

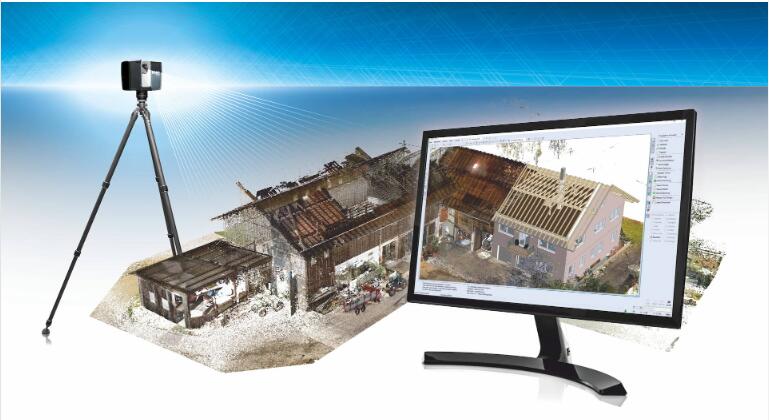

1. 仪器架设

- 将扫描仪牢固地安装在三脚架上。

- 使用内置或外置水平仪确保扫描仪处于水平状态

2. 开机和系统初始化

- 按下电源按钮,启动设备。

- 耐心等待系统完成自检和初始化过程。

3. 温度适应和校准

- 让设备适应环境温度,通常需要15-30分钟。

- 进行温度补偿校准,确保测量精度。

4. 参数设置

- 设置扫描分辨率,常用范围为0.5mm至50mm。

- 调整扫描范围,可选择360°全景扫描或局部区域扫描。

- 根据需要设置彩色扫描或强度扫描模式。

三、执行扫描操作的具体步骤

现在,让我们开始实际的扫描操作:

1. 启动扫描

- 在设备界面上选择"开始扫描"或类似选项。

- 确保扫描过程中设备保持绝对稳定,避免任何振动

2. 监控扫描进度

- 密切关注设备显示屏上的实时进度信息。

- 检查是否有遗漏或异常区域,必要时进行补充扫描。

3. 多站点扫描技巧

- 完成一个位置后,谨慎移动到下一个预定位置。

- 确保相邻扫描站点之间有30%-40%的重叠区域,便于后期拼接

- 使用靶标或特征点辅助配准,提高拼接精度。

4. 实时数据检查

- 利用设备的预览功能,快速检查点云数据质量。

- 如发现问题区域,立即进行重新扫描或补充扫描。

5. 数据保存与备份

- 选择合适的文件格式保存数据,常用格式包括.e57、.pts、.las等。

- 养成及时备份的好习惯,避免数据丢失风险

四、提升操作效率的高级技巧

掌握以下技巧,可以显著提高您的工作效率:

1. 合理规划扫描路线

- 事先制定扫描站点布置图,最大化覆盖面积。

- 考虑设备移动的便利性,减少不必要的往返。

2. 灵活调整扫描参数

- 对于复杂区域,提高分辨率;对于简单区域,可适当降低分辨率。

- 根据场景光照条件,调整曝光设置,优化彩色扫描效果

3. 利用自动配准功能

- 熟悉设备的自动配准功能,减少后期处理工作量。

- 在扫描过程中适当放置靶标,辅助自动配准。

4. 实时数据传输与处理

- 如果条件允许,设置实时数据传输到处理工作站。

- 利用等待时间进行初步数据处理,提前发现潜在问题。

5. 善用批处理功能

- 对于重复性的扫描任务,创建和使用批处理脚本。

- 这可以大大减少重复操作,提高整体效率。

五、常见问题与解决方案

操作过程中可能遇到的一些问题及其解决方法:

1. 扫描数据不完整

- 检查是否有遮挡物,必要时移除或更换扫描角度。

- 确保扫描范围设置正确,覆盖所有目标区域。

2. 点云噪声过大

- 调整扫描距离,避免超出设备的最佳工作范围。

- 在多尘或雾气环境中,考虑使用滤光器或等待条件改善

3. 电池续航不足

- 携带备用电池或移动电源。

- 优化扫描策略,减少不必要的高密度扫描。

4. 数据存储空间不足

- 准备多个大容量存储卡,现场更换。

- 考虑使用实时数据传输技术,减轻本地存储压力。

5. 设备过热

- 在高温环境下,注意设备散热,必要时使用遮阳措施。

- 适当安排休息时间,让设备冷却。

以下是您可能还关注的问题与解答:

Q:如何在复杂环境中提高扫描效率?

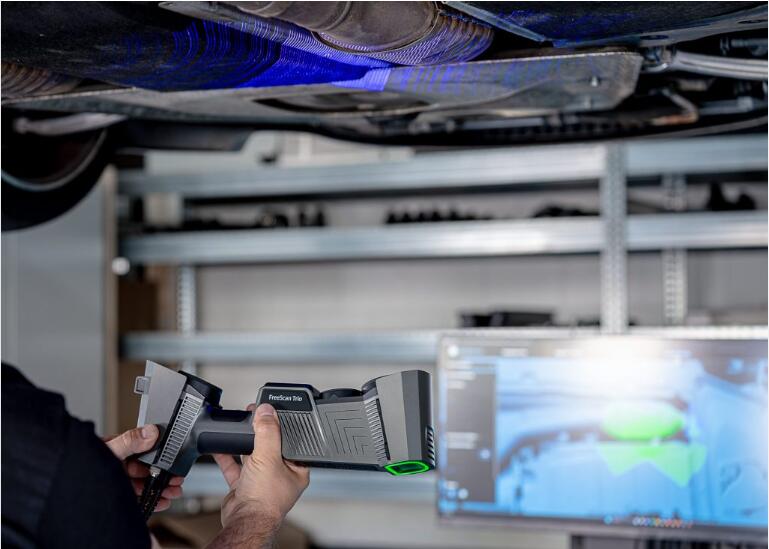

A:在复杂环境中,可以采取以下策略:1)先进行低分辨率的快速扫描,确定关键区域;2)对重要或复杂部分进行高分辨率扫描;3)使用多台扫描仪同时工作,分区扫描;4)利用自动识别和配准功能,减少手动操作;5)考虑使用移动扫描技术,如手持式扫描仪,提高灵活性。

Q:如何处理大型项目的海量扫描数据?

A:处理大型项目数据时:1)使用专业的点云管理软件,如Leica Cyclone或Autodesk ReCap;2)采用分块处理策略,将大型项目分割成可管理的子区域;3)利用云计算平台进行数据处理,提高计算效率;4)实施有效的数据压缩和存档策略;5)考虑使用LOD(Level of Detail)技术,根据需要动态调整显示精度。

Q:如何确保不同时间、不同操作者获取的扫描数据的一致性?

A:确保数据一致性的方法包括:1)制定标准化的操作流程和参数设置指南;2)使用固定的控制点网络或基准点;3)定期进行设备校准和比对;4)采用统一的坐标系统和数据处理流程;5)建立质量控制体系,包括定期的数据审核和验证。此外,良好的培训和沟通也是保证团队操作一致性的关键。

通过本指南,我们详细解析了三维激光扫描仪的操作流程,从原理理解到实际操作技巧,再到高效率的进阶策略。记住,熟练的操作需要理论知识和实践经验的结合。随着您不断积累经验,您将能够更加得心应手地操作这个精密仪器,提高工作效率,创造出高质量的三维数据成果。希望这些信息能够帮助您在三维激光扫描领域取得更大的成功。如果您有任何疑问或需要进一步的指导,随时欢迎讨论!
