使用三维激光扫描仪进行精确测量的方法和步骤

[原创内容] 发布于:2024-07-18 17:38:05 阅读:350次 编辑:思诚市场部 核心内容:三维激光扫描仪怎么测量

三维激光扫描仪是现代工业测量领域中的一项革命性技术,它能够快速、精确地获取物体的三维数据,为各种应用提供高精度的测量结果。本文将详细介绍使用三维激光扫描仪进行精确测量的方法和步骤,帮助您掌握这一先进技术的应用。

一、三维激光扫描仪的测量原理

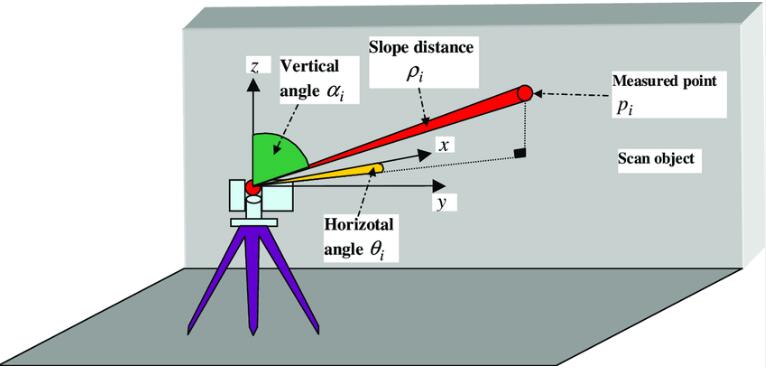

在开始测量之前,我们需要了解三维激光扫描仪的测量原理。三维激光扫描仪主要通过发射激光束并接收反射信号来获取物体表面的几何信息。其工作原理如下:

1. 激光发射:扫描仪发射高频率的激光脉冲。

2. 信号反射:激光遇到物体表面后反射回扫描仪。

3. 时间测量:扫描仪精确计算激光往返时间或相位差。

4. 距离计算:根据光速和测量时间,计算出物体表面各点的距离。

5. 坐标确定:结合角度编码器数据,确定每个测量点的三维坐标。

6. 点云生成:将大量测量点组合成点云数据,形成物体的三维表示。

二、选择合适的三维激光扫描仪

选择适合的三维激光扫描仪对于获得高质量的测量结果至关重要。以下是选择扫描仪时需要考虑的关键因素:

1. 测量精度:高端工业级扫描仪的精度可达0.1mm或更高,而便携式扫描仪的精度通常在0.5mm-1mm之间。

2. 测量范围:根据目标物体的大小选择适当的测量范围,一般从几厘米到几百米不等。

3. 扫描速度:现代扫描仪的扫描速度可达数十万甚至数百万点/秒,影响测量效率。

4. 分辨率:高分辨率可以捕捉更多细节,但会增加数据处理的复杂度。

5. 环境适应性:考虑测量环境的温度、湿度、光照等因素,选择适合的扫描仪。

三、三维激光扫描仪测量步骤

掌握了扫描仪的工作原理和选择标准后,让我们一步步学习如何使用三维激光扫描仪进行精确测量:

1. 测量前准备

- 清洁目标物体表面,去除灰尘和杂物。

- 如果物体表面过于光滑或透明,可考虑使用专业的消光喷涂。

- 确保测量环境光线适中,避免强光干扰。

- 校准扫描仪,确保测量精度。

2. 设置测量参数

- 根据物体大小和需求设置扫描分辨率,通常在0.5mm-2mm之间。

- 调整扫描范围,确保覆盖整个目标物体。

- 设置适当的扫描角度,通常建议360度全方位扫描。

- 选择合适的扫描模式,如单点测量、线扫描或面扫描。

3. 执行测量

- 启动扫描仪,开始采集数据。

- 对于大型物体,可能需要多个测站点进行扫描。

- 使用标靶或特征点辅助配准多站点数据。

- 注意保持扫描仪稳定,避免抖动影响精度。

4. 数据处理

- 导入原始点云数据到专业软件中,如Geomagic、Polyworks等。

- 进行点云配准,将多次扫描的数据对齐。

- 去除噪点和冗余数据,优化点云质量。

- 进行坐标系转换,使测量数据与设计坐标系一致。

5. 测量分析

- 提取关键尺寸信息,如长度、宽度、高度等。

- 进行几何特征分析,如平面度、圆度、柱度等。

- 与CAD模型进行比对,分析实际形状与理论形状的偏差。

- 生成测量报告,包括尺寸、公差和偏差分析。

四、提高三维激光扫描测量精度的技巧

要获得高精度的测量结果,以下技巧可以帮助您进一步提高测量精度:

1. 多角度扫描:从不同角度对物体进行多次扫描,可以减少遮挡和提高数据完整性。

2. 使用高质量标靶:采用高精度的球形或平面标靶,可以提高多站点数据配准的精度。

3. 环境温度控制:在恒温环境下进行测量,可以减少温度变化对测量精度的影响。

4. 减少振动影响:使用防振平台或选择低振动时段进行测量,可以提高数据稳定性。

5. 定期校准:按照制造商建议定期对扫描仪进行校准,确保测量精度的长期稳定性。

五、三维激光扫描测量的应用领域

三维激光扫描测量技术在多个领域都有广泛应用,其精确性和效率使其成为许多行业的重要工具:

1. 工业制造:用于零件尺寸检测、装配分析和质量控制。

2. 建筑工程:用于建筑测量、形变监测和施工验收。

3. 考古与文物保护:用于文物数字化保存和修复分析。

4. 医疗领域:用于人体三维测量、义肢定制和医疗器械设计。

5. 地形测绘:用于地形图制作、矿山测量和隧道工程。

以下是您可能还关注的问题与解答:

Q:三维激光扫描测量的精度可以达到多高?

A:高端三维激光扫描仪的测量精度可以达到微米级,通常在0.01mm-0.1mm之间。但实际测量精度还受到环境因素、操作技巧等多方面影响。

Q:三维激光扫描测量与传统接触式测量相比有什么优势?

A:主要优势包括:非接触测量,不会损坏物体表面;测量速度快,可快速获取大量数据点;可测量复杂形状和难以接触的部位;提供全面的三维数据,便于后续分析和处理。

Q:如何处理三维激光扫描测量中的遮挡问题?

A:处理遮挡问题的方法包括:多角度扫描,覆盖被遮挡区域;使用多台扫描仪同时测量;对于小型物体,可使用转台实现自动多角度扫描;必要时可拆解复杂物体进行分部测量。

通过本文的详细介绍,我们深入探讨了使用三维激光扫描仪进行精确测量的方法和步骤。掌握这项技术不仅能够显著提高测量效率和精度,还能为各个领域的质量控制和创新发展提供强有力的支持。希望这些信息能够帮助您更好地理解和应用三维激光扫描测量技术,为您的工作带来新的突破和机遇。
