三维激光扫描仪切片方法详解,实现高效数据处理

[原创内容] 发布于:2024-07-18 17:36:02 阅读:222次 编辑:思诚市场部 核心内容:三维激光扫描仪怎么切片

欢迎来到我们的专业技术指南。今天,我们将深入探讨三维激光扫描仪的切片方法,这是实现高效数据处理的关键技术。无论您是三维扫描新手,还是希望提升数据处理效率的专业人士,本指南都将为您提供宝贵的见解和实用技巧。让我们一起来探索这个既精密又充满挑战的话题。

一、理解三维激光扫描仪切片的重要性

在开始具体的切片方法之前,我们首先要理解为什么切片如此重要:

1. 数据简化:切片可以将复杂的三维点云数据转化为更易处理的二维轮廓。

2. 效率提升:通过切片,我们可以快速分析特定区域,大大提高数据处理速度。

3. 精确测量:切片允许我们在特定平面上进行精确测量,有助于尺寸分析。

4. 可视化增强:切片可以揭示内部结构,提供更直观的可视化效果。

二、三维激光扫描仪切片前的准备工作

在进行切片之前,需要做好以下准备:

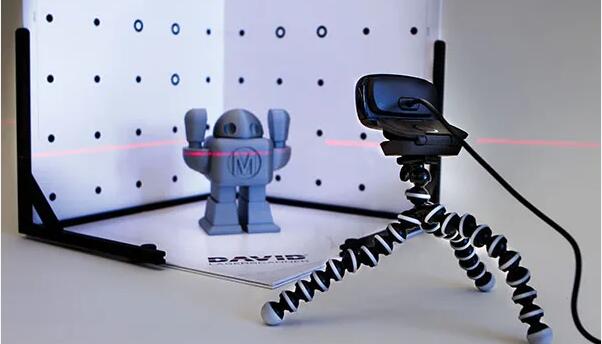

1. 数据获取:确保您已完成高质量的三维扫描,点云数据完整且精确。

2. 数据预处理:进行点云配准、去噪和简化,为切片做好基础。

3. 软件选择:选择适合的点云处理软件,如CloudCompare、Autodesk ReCap或Leica Cyclone。

4. 确定切片目的:明确您进行切片的具体目的,如结构分析、尺寸测量等。

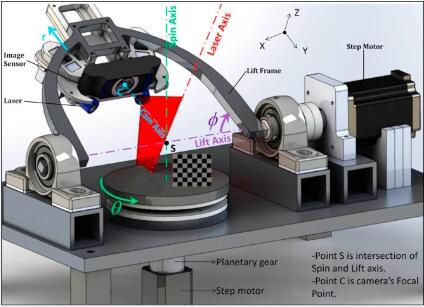

三、三维激光扫描仪切片的基本原理

切片的基本原理是在三维点云中创建二维平面截面:

1. 平面定义:在点云中定义一个切割平面。

2. 数据提取:提取位于该平面上或靠近该平面的点。

3. 轮廓生成:将提取的点连接起来,形成二维轮廓。

4. 数据导出:将生成的二维轮廓导出为CAD格式或图像文件。

四、三维激光扫描仪切片的具体步骤

现在,让我们逐步了解如何进行三维激光扫描仪的切片:

1. 导入点云数据

- 将扫描获得的点云数据导入到您选择的软件中。

- 确保数据已经过预处理,如配准和去噪。

2. 确定切片平面

- 选择合适的切片平面,通常是XY、YZ或XZ平面。

- 也可以定义自定义平面,以适应特定的几何形状。

3. 设置切片参数

- 定义切片厚度,通常在0.1mm到10mm之间,具体取决于所需精度。

- 设置切片间距,决定生成切片的数量和密度。

4. 执行切片操作

- 启动软件的切片功能。

- 软件将自动在指定平面上创建切片。

5. 调整和优化

- 检查生成的切片质量。

- 必要时调整切片参数,如厚度或间距,以获得最佳效果。

6. 提取轮廓

- 从切片中提取二维轮廓。

- 对轮廓进行平滑处理,去除噪点。

7. 数据导出

- 将生成的二维轮廓导出为DXF、DWG等CAD格式。

- 也可以导出为图像格式,如PNG或JPEG,用于报告或展示。

五、不同应用场景下的切片策略

不同的应用场景需要采用不同的切片策略:

1. 建筑测量

- 使用水平和垂直切片来获取平面图和立面图。

- 切片间距可以设置为标准楼层高度。

2. 工业设备检测

- 采用多角度切片,特别关注关键部件。

- 使用较小的切片厚度以捕捉细节。

3. 地形分析

- 使用等高线切片来生成地形轮廓。

- 切片间距可以根据地形的复杂程度来调整。

4. 考古发掘

- 采用水平切片,间距可以设置为标准考古层位厚度。

- 结合垂直切片来分析地层结构。

六、切片后的数据处理和分析

切片完成后,还需要进行以下步骤:

1. 轮廓优化:使用CAD软件对导出的轮廓进行细化和美化。

2. 尺寸标注:在切片上进行精确的尺寸测量和标注。

3. 对比分析:将切片与原始设计图纸进行对比,分析变形或偏差。

4. 三维重建:利用多个切片重新构建三维模型,用于进一步分析。

以下是您可能还关注的问题与解答:

Q:如何确定最佳的切片厚度?

A:最佳切片厚度取决于扫描对象的复杂度和所需的精度。通常,对于精细结构,可以使用0.1-1mm的厚度;对于大型建筑,可以使用5-10mm的厚度。建议从小厚度开始,逐步增加,直到找到能清晰显示所需细节的最小厚度。

Q:在处理大型点云数据时,如何提高切片效率?

A:对于大型数据集,可以考虑以下策略:1)先对点云进行降采样,减少点的数量;2)使用高性能计算机或云计算平台;3)将数据分割成smaller chunks,分批处理;4)使用专门针对大数据优化的软件,如Bentley ContextCapture。

Q:如何处理切片中出现的空洞或不连续问题?

A:空洞或不连续通常是由于扫描数据不完整造成的。可以通过以下方法处理:1)增加切片厚度;2)使用插值算法填补空缺;3)结合多次扫描数据;4)在CAD软件中手动修复轮廓。如果问题严重,可能需要重新进行局部扫描。

掌握三维激光扫描仪的切片方法是提高数据处理效率的关键技能。通过本指南,我们详细探讨了切片的重要性、基本原理和具体步骤。记住,每个项目的需求都是独特的,需要根据具体情况灵活调整切片策略。随着经验的积累,您将能够更快速、更准确地进行切片操作,从而获得高质量的分析结果。祝您在三维数据处理的道路上取得成功!
