三维激光扫描仪建模教程,如何通过扫描仪创建精准3D模型

[原创内容] 发布于:2024-07-18 17:34:16 阅读:349次 编辑:思诚市场部 核心内容:三维激光扫描仪怎么建模

三维激光扫描仪是现代工业领域中一项革命性的技术,它能够快速、精准地捕捉物体的三维数据,并将其转化为高质量的3D模型。本教程将为您详细介绍如何使用三维激光扫描仪进行建模,帮助您创建精准的3D模型。我们将深入探讨扫描仪的工作原理、操作步骤以及后期处理技巧,让您掌握这项先进技术。

一、三维激光扫描仪的工作原理

在开始建模之前,我们需要了解三维激光扫描仪的工作原理。三维激光扫描仪主要通过发射激光束并接收反射信号来捕捉物体的几何信息。这种技术被称为"飞行时间法"或"相位差法",具体原理如下:

1. 激光发射:扫描仪发射高频率的激光脉冲。

2. 信号反射:激光遇到物体表面后反射回扫描仪。

3. 时间测量:扫描仪精确计算激光往返时间或相位差。

4. 距离计算:根据光速和测量时间,计算出物体表面各点的距离。

5. 点云生成:将大量测量点组合成点云数据,形成物体的三维表示。

二、三维激光扫描仪的选择

选择合适的三维激光扫描仪对于获得高质量的3D模型至关重要。以下是选择扫描仪时需要考虑的几个关键因素:

1. 扫描精度:高端工业级扫描仪的精度可达0.1mm或更高,而便携式扫描仪的精度通常在0.5mm-1mm之间。

2. 扫描范围:根据目标物体的大小选择适当的扫描范围,一般从几厘米到几百米不等。

3. 扫描速度:现代扫描仪的扫描速度可达数十万甚至数百万点/秒。

4. 分辨率:高分辨率可以捕捉更多细节,但会增加数据处理的复杂度。

5. 便携性:根据实际应用场景选择固定式或便携式扫描仪。

三、三维激光扫描仪建模步骤

掌握了扫描仪的工作原理和选择标准后,让我们一步步学习如何使用三维激光扫描仪进行建模:

1. 准备工作

- 清洁目标物体表面,去除灰尘和杂物。

- 如果物体表面过于光滑或透明,可考虑使用专业的喷粉处理。

- 确保扫描环境光线适中,避免强光干扰。

2. 设置扫描参数

- 根据物体大小和需求设置扫描分辨率,通常在0.5mm-2mm之间。

- 调整扫描范围,确保覆盖整个目标物体。

- 设置适当的扫描角度,通常建议360度全方位扫描。

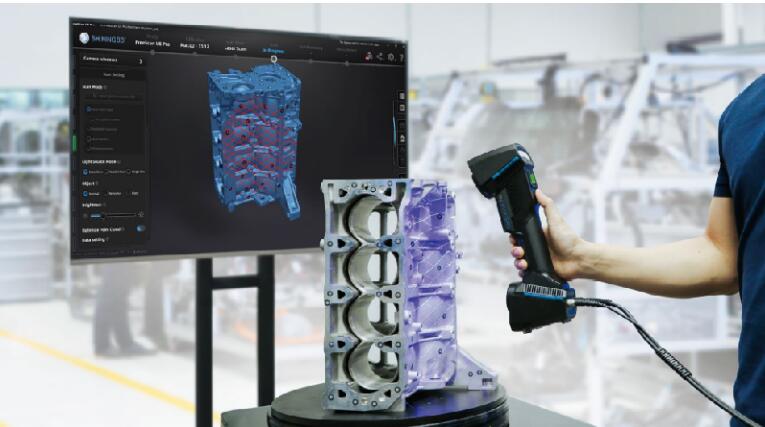

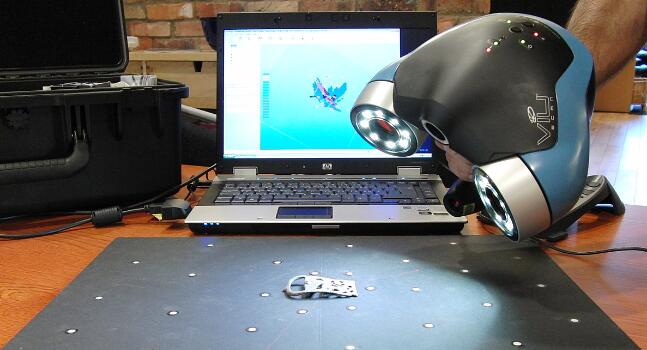

3. 执行扫描

- 启动扫描仪,开始捕捉数据。

- 对于大型物体,可能需要多次扫描并拼接。

- 注意保持扫描仪稳定,避免抖动影响精度。

4. 数据处理

- 导入原始点云数据到专业软件中,如Geomagic、Polyworks等。

- 进行点云配准,将多次扫描的数据对齐。

- 去除噪点和冗余数据,优化点云质量。

5. 网格化处理

- 将点云数据转换为三角网格模型。

- 修复网格中的空洞和缺陷。

- 优化网格拓扑结构,提高模型质量。

6. 表面重建

- 基于三角网格创建NURBS曲面。

- 调整曲面参数,确保精确贴合原始数据。

- 对复杂形状进行局部细化处理。

四、后期优化与应用

完成基本的3D模型建立后,我们还需要进行一些后期优化工作,以确保模型的质量和实用性:

1. 纹理映射:如果需要,可以将高清照片纹理映射到3D模型上,提高视觉真实感。

2. 尺寸校准:使用测量工具精确校准模型尺寸,确保与实物一致。

3. 格式转换:根据后续应用需求,将模型转换为适当的文件格式,如STL、OBJ、IGES等。

4. 模型简化:对于大型复杂模型,可能需要进行适当简化,以便于后续处理和应用。

5. 参数化建模:将扫描得到的模型转换为参数化CAD模型,便于后续修改和优化。

五、三维激光扫描仪建模的应用领域

三维激光扫描仪建模技术在多个领域都有广泛应用,其精确性和效率使其成为许多行业的重要工具:

1. 工业制造:用于逆向工程、质量检测和产品设计优化。

2. 建筑工程:用于建筑测量、结构分析和BIM(建筑信息模型)的创建。

3. 文物保护:用于古建筑、文物的数字化保存和修复。

4. 医疗领域:用于定制义肢、牙科模型和人体三维建模。

5. 影视动画:用于创建高精度的数字资产和特效模型。

以下是您可能还关注的问题与解答:

Q:三维激光扫描仪的价格范围是多少?

A:三维激光扫描仪的价格差异很大,从几千元的入门级便携式扫描仪到数十万甚至上百万元的高精度工业级扫描仪都有。具体价格取决于扫描精度、范围和功能等因素。

Q:三维激光扫描仪建模的主要优势是什么?

A:主要优势包括高精度、快速采集、非接触式测量、可捕捉复杂几何形状,以及能够直接获得数字化3D模型,大大提高了工作效率和准确性。

Q:学习使用三维激光扫描仪建模需要什么基础?

A:基本的计算机操作技能是必需的。此外,了解3D建模软件、点云处理技术和CAD设计原理会很有帮助。许多制造商还提供专业的培训课程。

通过本教程,我们详细介绍了三维激光扫描仪的工作原理、选择标准、建模步骤以及应用领域。掌握这项技术不仅能够提高工作效率,还能创造出精准的3D模型。希望这些信息能够帮助您更好地理解和应用三维激光扫描仪建模技术,开启精确3D建模的新篇章。
