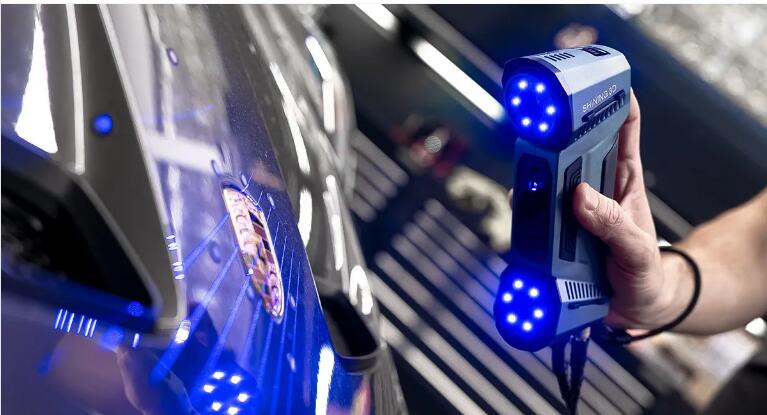

欢迎来到我们的专业技术指南。今天,我们将深入探讨三维激光扫描仪的布点技巧,这是确保扫描精度的关键步骤。无论您是刚刚接触三维扫描技术,还是希望提升扫描质量的专业人士,本指南都将为您提供宝贵的见解和实用技巧。让我们一起来探索这个精密而又富有挑战性的话题。
一、理解三维激光扫描仪布点的重要性
在开始具体的布点技巧之前,我们首先要理解为什么布点如此重要:
1. 精确性:合理的布点可以确保扫描数据的全面性和准确性,减少遗漏和误差。
2. 效率:优化布点可以显著提高扫描效率,减少重复工作和数据处理时间。
3. 覆盖率:科学的布点策略能够最大化扫描覆盖面积,确保目标物体的每个角落都被记录。
4. 数据质量:合适的布点可以减少阴影区域,提高点云数据的质量和密度。
二、三维激光扫描仪布点前的准备工作
在进行布点之前,需要做好以下准备:
1. 场地勘察:仔细检查扫描区域,了解地形、障碍物和可能的遮挡物。
2. 确定目标:明确需要扫描的对象和范围,确定所需的精度和分辨率。
3. 选择合适的扫描仪:根据项目需求选择适当的三维激光扫描仪,考虑其量程、精度和扫描速度。
4. 准备辅助工具:如标靶、三脚架、测量工具等,这些将在布点过程中派上用场。
三、三维激光扫描仪布点的基本原则
遵循以下原则,可以帮助您更好地进行布点:
1. 全面覆盖原则:确保每个扫描站点都能覆盖目标物体的一部分,并与其他站点有足够的重叠。
2. 最小遮挡原则:尽量避开可能造成遮挡的障碍物,减少数据盲区。
3. 最佳角度原则:选择能够获得目标表面最大反射的角度,通常perpendicular to the surface是理想的。
4. 合理密度原则:根据目标物体的复杂程度和所需精度,合理安排扫描站点的密度。
四、三维激光扫描仪布点的具体步骤
现在,让我们逐步了解如何进行三维激光扫描仪的布点:
1. 制定初步布点方案:
- 根据场地勘察结果,在平面图上标记可能的扫描站点。
- 考虑目标物体的形状和复杂度,确保每个关键部位都被覆盖。
2. 设置控制网:
- 在扫描区域周围设置控制点,这些点将用于后期的数据配准。
- 使用全站仪或GPS测量控制点的精确坐标。
3. 放置标靶:
- 在扫描区域内均匀分布标靶,确保每次扫描至少可见3-4个标靶。
- 标靶应放置在稳定、易识别的位置,避免被移动或遮挡。
4. 设置第一个扫描站:
- 选择一个视野开阔、能覆盖大部分目标区域的位置作为起始点。
- 确保扫描仪水平,并记录站点坐标。
5. 进行试扫描:
- 进行一次快速预扫描,检查覆盖范围和数据质量。
- 根据预扫结果调整扫描参数,如分辨率和扫描范围。
6. 移动到下一个站点:
- 根据预定计划移动到下一个扫描位置。
- 确保新站点与前一个站点有30%-40%的重叠区域。
7. 重复扫描过程:
- 在每个新站点重复步骤4-6。
- 随时评估扫描效果,必要时调整布点方案。
8. 补充扫描:
- 完成主要扫描后,检查数据是否有遗漏或质量不佳的区域。
- 必要时进行补充扫描,确保完整覆盖。
五、不同场景下的布点策略
不同的扫描环境和目标需要采用不同的布点策略:
1. 室内空间扫描:
- 采用"蛇形"或"环形"布点模式。
- 特别注意房间角落和家具后面的区域。

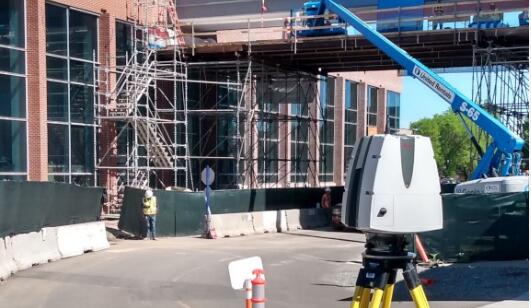

2. 大型建筑外部扫描:
- 结合地面和高空(如无人机)扫描。
- 使用"环形"布点,确保建筑每个立面都被充分覆盖。
3. 复杂地形扫描:
- 采用"网格"布点模式,根据地形起伏调整站点密度。
- 考虑使用多种扫描设备,如地面站和移动扫描。

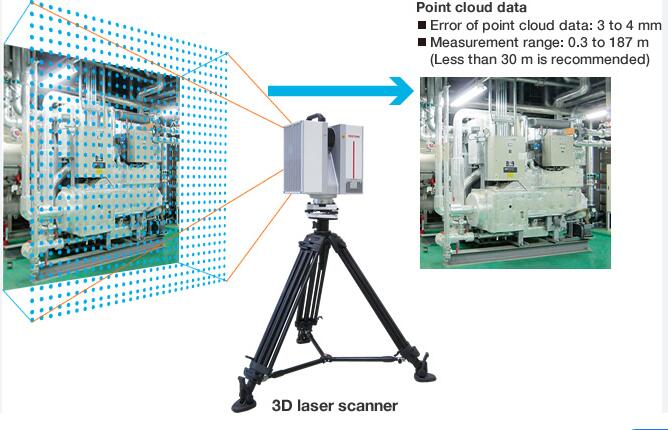

4. 工业设备扫描:
- 围绕设备进行密集布点,特别关注细节部位。
- 可能需要使用辅助平台来获取高处或内部结构的数据。
六、布点后的数据处理和质量控制
布点完成后,还需要进行以下步骤:
1. 数据配准:使用控制点和重叠区域将不同站点的数据拼接在一起。
2. 数据清理:移除噪点、重复点和不相关的数据。
3. 精度检查:通过对比已知控制点坐标来验证扫描精度。
4. 数据补充:如发现数据缺失或质量不佳的区域,安排额外的扫描工作。
以下是您可能还关注的问题与解答:
Q:如何确定扫描站点之间的最佳距离?
A:这取决于扫描仪的性能和目标物体的复杂度。一般来说,相邻站点之间应保持30%-40%的重叠区域。对于复杂物体,可能需要更密集的布点。建议参考扫描仪制造商的建议,并通过实践来优化。
Q:在高大建筑物的扫描中,如何处理难以到达的区域?
A:对于难以到达的高处,可以考虑使用无人机搭载轻型激光扫描仪进行补充扫描。另外,使用长脚架或可升降的平台也是一种解决方案。在某些情况下,结合地面摄影测量技术也可以填补数据空缺。
Q:恶劣天气条件下如何进行户外扫描布点?
A:恶劣天气确实会影响扫描质量。在雨雪天气下,可以考虑使用防水罩保护设备,并缩短单次扫描时间,增加扫描次数。大风天气应选择避风处布点,必要时使用风挡。极端温度下,需注意设备的工作温度范围,可能需要采取降温或保温措施。
掌握三维激光扫描仪的布点技巧是一项需要理论知识和实践经验相结合的技能。通过本指南,我们详细探讨了布点的重要性、基本原则和具体步骤。记住,每个扫描项目都是独特的,需要根据具体情况灵活调整策略。随着经验的积累,您将能够更快速、更准确地制定布点方案,从而获得高质量的三维扫描数据。祝您在三维激光扫描的道路上取得成功!
