影像测量仪作为精密的测量工具,能够对组件和零件的形状、尺寸进行非接触式的高精度测量。接下来,我将为您提供一份详尽的操作指导手册,帮助您掌握其精确测量的步骤与技巧。
一、影像测量仪的基本结构和功能

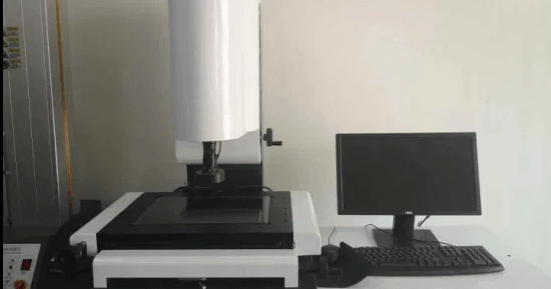

影像测量仪主要由高精度的光学系统、精细的工作台、高分辨率的CCD相机以及强大的图像处理软件组成。它能够通过图像的捕捉和分析,实现对工件尺寸和形状的精确测量。
二、开机与预热
确保设备稳定:打开影像测量仪之前,请确保仪器放置在稳定的工作环境中,并且避免震动和强光干扰。
仪器预热:为了提高测量精度,仪器在开机后需预热一段时间,通常预热时间会在设备说明书中给出。
三、进行基本设置
标定工作台:校准工作台的水准,确保测量过程的基准平面始终保持水平状态。
软件设置:根据需要测量的工件尺寸和形状,在软件中选择合适的测量模式和参数设置。
四、具体操作步骤
安置工件:将待测工件正确放置在工作台上,并用夹具稳定工件。
选择和设置光源:根据工件的特性,选择适当的表面光或透射光,并调整亮度。
寻找焦距与拍摄:调整相机和镜头,使得工件图像清晰,然后进行图像捕捉。
数据分析:利用软件处理图像,并进行必要的测量分析,测量点、线、圆和角等。
五、提升测量准确性的技巧
保持环境稳定、确保光源合适并且避免反光,使用标准件定期校准设备。测量时应避免手动干预,减少人为误差。
利用以上步骤与技巧,您可以更加熟练地操作影像测量仪,获得更为准确的测量结果。希望这份指导手册能够对您的工作带来助益。
