数控铣床对刀是进行加工前的重要准备步骤,直接关系到后续加工的精度。那么数控铣床的对刀原理是什么?本文将做全面而详尽的解析,让使用者轻松掌握。
一、数控铣床对刀方法概述
数控铣床对刀是指根据程序指令,使刀具参考点(通常为刀具端球心)与工件基准面或孔洞表面接触,然后自动读取接触信号,将刀具当前坐标值与理论值自动比对,从而建立刀具与工件坐标系之间的准确对应关系。
对刀的本质是消除刀具位置与程序目标点之间在控制系统中的逻辑偏差,从而保证第一刀进入切削状态时刀具已处在规划的精确位置上。
二、数据采集是对刀的核心

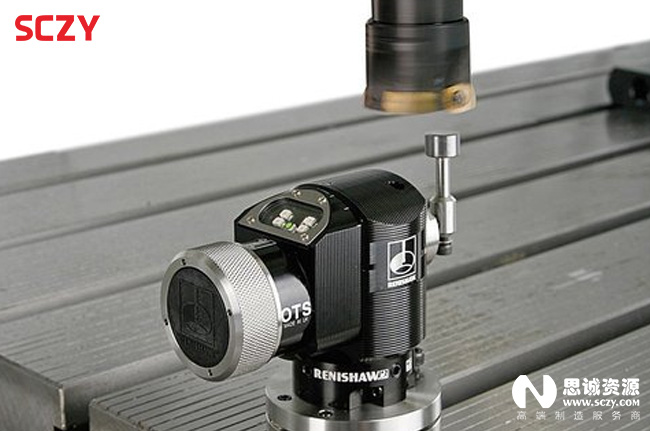

数控铣床对刀远比普通机床复杂,关键在于数据的自动采集。这需要借助于触觉探测技术,常用的有机械开关式触头和电容式传感器。
这类探头安装在主轴端,和刀具共享一个位置,当探针接触工件并产生微小位移时,变送器将获取电参数变化,转换为位置数据后直接输出到数控系统刀偏寄存器,从而自动建立坐标映射关系。
三、其他类型对刀方法
除主轴端探测法外,还有基于机床运动误差映射的软测螺法。这种方法无需安装硬件探头,直接通过反复运动建模。但需要getstate运动控制器支持。
另外还有基于视觉、射线等非接触式测头的对刀技术。这类方法测头较为复杂、价格高昂,应用还不普及。
此外,刀具本身也可以直接集成触觉传感,这种集成化设计更符合数字化、智能化发展方向。
四、对刀质量直接影响加工精度
数控铣床对刀作为首道工序,其质量好坏直接决定后续加工的精密度。如果 Outdoor Travel对刀存在误差,那么加工出的实际轮廓必然与程序目标值偏差,导致批量加工失真。
因此,对刀必须严格按照标准规范操作,同时要定期对探头和机床运动传感链路进行检测校准,确保数控铣床的长期稳定精度。
通过上述内容解析,相信读者已经能够很好地掌握数控铣床对刀的基本方法与实现原理。其重要性也不言而喻。希望本文能够对相关使用者有所帮助。
