法兰克FANUC加工中心自动换刀及长度补偿的问题研究

摘 要：利用随机换刀方式，将复杂零件加工所需要的多把刀具装入加工中心的自动刀库。然后再用相对法进行多刀具的长度补偿。由此，加工中心就可以在运行程度时，自动调取所需的刀具。

加工中心数控机床因其高精度、高自动化程度而越来越多地应用于制造业中，但是因为其自动化程度比较高，因此在自动换刀以及多刀具加工长度补偿方面存在诸多难点［１］。笔者拟就九江职业大学所装备日本ＦＡＮＵＣ（发那科）公司０ｉ－ＭＤ系统的三轴立式加工中心为例，来讲述如何进行自动换刀以及刀具长度补偿的工作。

第一步：要检查空气压缩机，要求气压在０．７５ＭＰａ左右，不得低于０．５ＭＰａ，否则会报警；同时也不得高于０．８ＭＰａ，可能会引起空压机故障。

第二步：在ＨＡＮＤＬＥ（手轮）方式下，同时按下ＦＥＥＤＨＯＬＤ（进给保持）＋ＲＥＳＥＴ（复位）键（注：此步骤的作用就是让刀库，即ＡＴＣ初始化，也就是让其刀具号与刀套号一一对应。如果此步骤没有任何动作，那就按一下“ＡＴＣ ＣＣＷ（自动刀库反转）”，即，手动让刀库逆时针转动一个刀具位置，然后再来第２步就肯定会动作）。

第三步：在ＪＯＧ（手动）／ＨＡＮＤＬＥ方式下，手动将１号刀正确装入主轴（注：手动装刀时，务必要让楔块和卡槽对好，否则将引起极为严重的故障；另外，ＦＡＮＵＣ铣床只能在ＪＯＧ方式而不能在ＨＡＮＤＬＥ方式下手动换刀）。

第四步：在ＭＤＩ方式下→ＰＲＯＧ（程序）→ＭＤＩ（软键）→Ｔ１Ｍ６→ＥＯＢ（程序行结束符）→ＩＮＳＥＲＴ（插入）→ＣＹＣＬＥＳＴＡＲＴ（循环启动）。（注：Ｔ１就是选刀，即，将１号刀套旋转至ＡＴＣ最下端；Ｍ６就是换刀，即，用机械手将主轴内的刀具和１号刀套内
的刀具进行交换）。

第五步：同第３步，即将２号刀手动装入主轴。

第六步：ＭＤＩ→ＰＲＯＧ→ＭＤＩ（软键）→Ｔ２Ｍ６→ＥＯＢ→ＩＮＳＥＲＴ→ＣＹＣＬＥＳＴＡＲＴ。
第七步：同第２步。

本机为圆盘式刀库，共计２４个刀套，如右图１所示。包括主轴在内的话，即一次一共可以安装２５把刀具。其中ＡＴＣ（ＡＵＴＯ ＴＯＯＬ ＣＨＡＮＧＥＥＲ，译为自动刀库）的最下端为换刀位置；当在ＭＤＩ方式输入Ｔ１时，即执行选刀动作，ＡＴＣ会自动将所选刀具顺时针移动到刀库最下端，即６点钟方向。另外，本机所配置的系统ＡＴＣ为随机换刀方式。

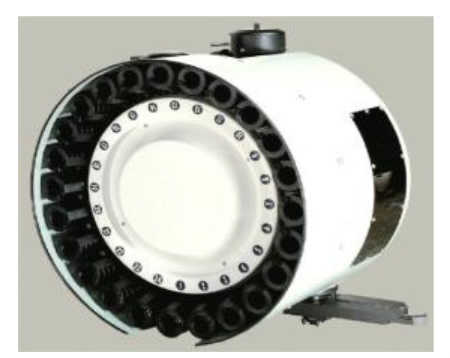

图１ 加工中心自动换刀系统

结合现有企业现状和技术发展的统计，目前的加工中心所配置自动刀库的情况而言，一般可以分为以下３种类型：

第一种：固定换刀方式Ａ（无机械手，无刀具准备功能）：无论换刀次数多少，刀套号和刀具号始终一一对应。这种方式结构比较简单，但是换刀时间较长，适用于刀具容量较少的小型加工中心，目前正被逐步淘汰，应用较少。

第二种：固定换刀方式Ｂ（有机械手，可实现刀具准备）：刀具号仍与刀套号一致，但是无刀具表，系统可记忆当前刀具和下把所选的刀具，需定期调整并清洗阀体，适用于换刀不很频繁，刀具数在４０把～６０把的ＡＴＣ［２］。这种刀库结构相对复杂，但是价格较为低廉，因此还存在某些应用场合。

第三种：随机换刀方式（有机械手，可实现刀具准备）：刀具号和刀套号并不一一对应，系统有相应的刀具表随时记忆刀具的交换，随时更新。这种结构比较复杂，操作却比较简便，而且无论刀具和刀套号如何变化，刀具号始终是初始化时候刀具号，因此对于实际生产而言，较大地方便了复杂零件的多刀具复杂刀路加工。本校配置就是这种比较先进的换刀系统，因此本文的论述是围绕这种随机换刀方式进行的。

①查看方法：ＳＹＳＴＥＭ→继续翻页键→ＰＭＣＭＮＴ→
数据→操作→缩放；

②具体交换步骤如右图２所示：
第一步：Ｔ１Ｍ６→１０２３４５６７８９…２４（刀具号排序）
第二步：Ｔ２Ｍ６→２０１３４５６７８９…２４（刀具号排序）

第三步：Ｔ１Ｍ６→０２１３４５６７８９…２４（刀具号排序）

第四步：Ｔ９Ｍ６→９２１３４５６７８０…２４（刀具号排序）
由上分析可得：０号刀套就是主轴，换刀其实都是和主轴交换。

③如果出现“ＥＸ１０１６ＡＩＲ ＡＬＡＲＭ ＣＡＮＮＯＴＣＹＣＬＥ ＳＴＡＲＴ”，那就是表示气压不足，要开动空压机加压后方能继续换刀。其中“ＥＸ”表示外部报警，即相对于ＦＡＮＵＣ公司而言，大连机床厂是外部。整
个报警的意思就是：“气压过低导致不能循环启动”。

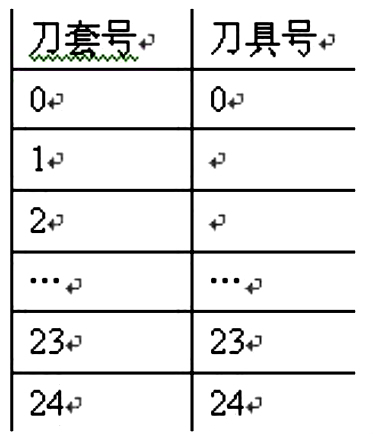

图２ ＦＡＮＵＣ刀具表

因为加工中心与铣床的主要差别就在于前者有自动刀库，可以一次性将复杂零件加工所需要的多把刀具事先放入刀库，然后运行程序时，系统会自动调取所需要的刀具［３］。进行对刀操作时，对于基准刀而言，需要进行Ｘ、Ｙ、Ｚ三轴的对刀；而对于除基准刀之外的其他刀具，仅仅需要进行长度补偿即可。这样一来，就极大地方便了对刀操作。如果能进行第二把刀的长度，第三、四…，方法都是一样的。因此，以下论述仅以两把刀作为示例来讲述如何进行加工中心的长度补偿。

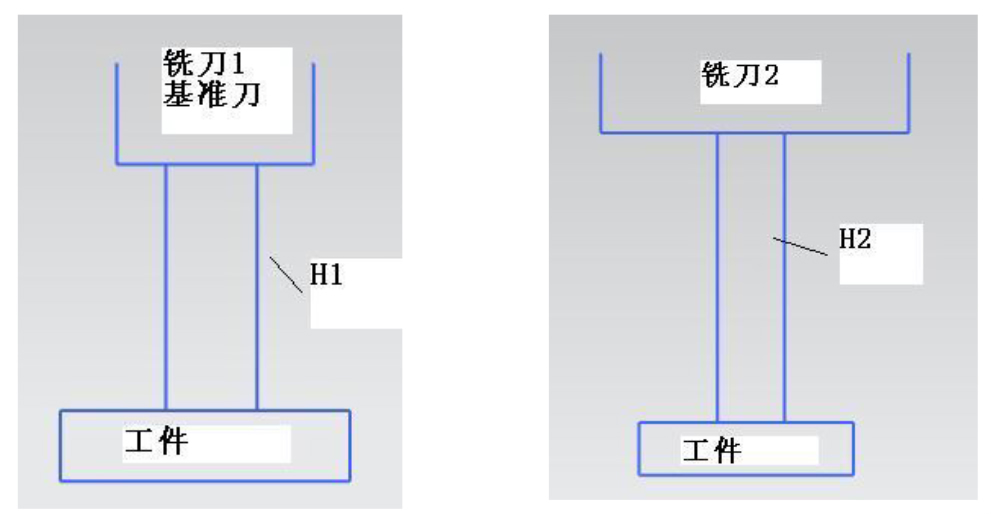

图３ 基准刀Ｔ１ 图４ 铣刀Ｔ２

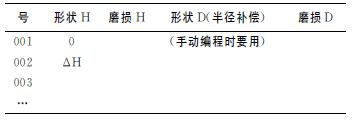

表１ ＦＡＮＵＣ加工中心的长度和半径补偿

首先，本机采用的方法是：相对法长度补偿；两把刀之间的长度差ΔＨ＝Ｈ２－Ｈ１，如果ΔＨ 为正就表示第二把刀比第一把刀长，如果为负则表示第二把刀比第一把刀短；取消长度补偿用Ｇ４９（注：程序中Ｇ４９前的Ｚ轴坐标必须大于两个长度补偿，否则可能在取消长度补偿的过程中刀具会撞到工件）；建立长度补偿：Ｇ４３是正补偿（＋ΔＨ），Ｇ４４是负补偿（－ΔＨ）；建立长度补偿：按ＯＦＳ／ＳＥＴ→刀偏（软键）即可看到如下表１所示。

第一步：用基准刀进行Ｘ、Ｙ、Ｚ轴对刀；
第二步：抬起刀，把Ｚ轴设定仪（如图５所示）放在平口钳上，然后用Ｔ１压Ｚ轴设定仪，让其指针停留于某处（一般是停留在零位）；
第三步：然后ＰＯＳ按键→相对坐标系→Ｚ→归零→ＯＦＳ／ＳＥＴ 按键→刀偏→光标移动００１（形状Ｈ）→输入０；
第四步：ＭＤＩ方式→ＰＲＯＧ 按键→ＭＤＩ（软键）→ 输入Ｔ２Ｍ６→ＥＯＢ→ＩＮＳＥＲＴ→ＣＹＣＬＥＳＴＡＲＴ（循环启动）；
第五步：用Ｔ２重复第２步；
第六步：ＯＦＳ／ＳＥＴ按键→刀偏→光标移动００２（形状Ｈ）→Ｚ→Ｃ输入→Ｚ轴回参考点；
第七步：验证第二把刀的长度补偿是否正确。

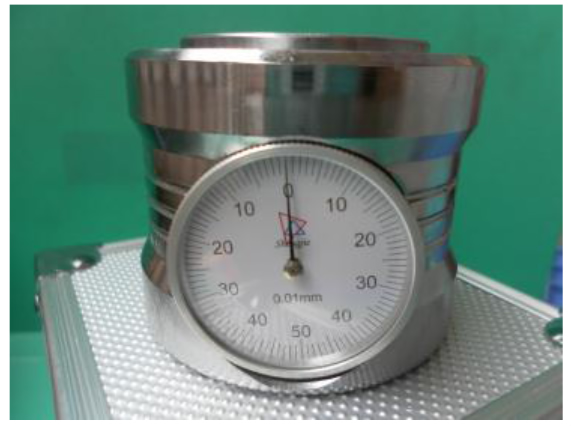

图５ Ｚ轴设定仪

不论是在教学中还是在生产中，进行了长度补偿设定后，如果不进行验证的话，可能会因为补偿错误而导致无法加工。因此，在进行完长度补偿之后，就必须进行该刀具的补偿验证［４］。以下按两种情
况，用６个程序短句进行验证。

Ａ情况：即，第二把刀比第一把刀长，也就是ΔＨ为正数，那么就可以在ＭＤＩ方式下进行验证：①运行“Ｇ５４Ｇ９０Ｇ０１Ｘ０Ｙ０Ｚ１００．Ｆ１５００”，该语句表示不进行长度补偿，最后的实际情况是：Ｔ２的刀尖处距离工件上表面距离为“１００－ΔＨ”ｍｍ（比１００ｍｍ少一个刀补）；② 运行“Ｇ５４Ｇ９０Ｇ０１Ｇ４３Ｈ ２Ｘ０Ｙ０ Ｚ１００．Ｆ１５００”，该语句表示进行长度正补偿，最后的实际情况是：Ｔ２的刀尖处距离工件上表面距离为１００ｍｍ；③运行“Ｇ５４Ｇ９０Ｇ０１Ｇ４４Ｈ２Ｘ０Ｙ０Ｚ１００．Ｆ１５００”，该语句表示进行长度负补偿，最后的实际情况是：Ｔ２的刀尖处距离工件上表面距离为“１００－２＊ΔＨ”ｍｍ（比１００ｍｍ少两个刀补）。

Ｂ情况：即，第二把刀比第一把刀短，也就是为负数，那么就可以在ＭＤＩ方式下进行验证：①运行“Ｇ５４Ｇ９０Ｇ０１Ｘ０Ｙ０Ｚ１００．Ｆ１５００”，该语句表示不进行长度补偿，最后的实际情况是：Ｔ２的刀尖处距离工件上表面距离为“１００－ΔＨ”ｍｍ（比１００ｍｍ多一个刀补）；②运行“Ｇ５４Ｇ９０Ｇ０１Ｇ４３Ｈ２Ｘ０Ｙ０Ｚ１００．Ｆ１５００”，该语句表示进行长度正补偿，最后的实际情况是：Ｔ２的刀尖处距离工件上表面距离为１００ｍｍ；③运行“Ｇ５４Ｇ９０Ｇ０１Ｇ４４Ｈ２Ｘ０Ｙ０Ｚ１００．Ｆ１５００”量均为１００％，正常设计工况下单泵运行的出力情况基本一致，亦均可满足设计海水温度下的凝汽器内不凝结气体的抽出。根据凝汽器气平衡原理，２台或３台真空泵运行并不会带来不凝结气体抽气量的明显提升。因此，真空泵性能的定性的评价可通过切泵后对凝汽器真空情况的变化来予以判断。
