如何低成本实现附加一轴?使三轴机床变"四轴机床”

[原创内容] 发布于:2019-06-17 14:21:19 阅读:1765次 编辑:思诚市场部
在实际加工中,MST角度头可以完成铣削、钻孔、攻丝、镗销等加工工序,机床安装上角度头后可以让刀具输出中心线与机床主轴中心线成特定的角度对工件进行加工,无需改变机床结构就可以极大地增大其加工范围和适应性,实现立卧转换五面加工及特定角度斜面加工,并且使一些用传统方法难以完成的加工如狭小空间深腔内加工得以实现,同时能减少工件重复装夹,提高加工精度和效率。同时MST角度头相当于给机床增加了一轴,在某些大型工件不易翻转或是高精度要求的情况下,比第四轴更实用。



(加工案例)

1、以钻孔、攻丝为目的最佳设计
MST角度头80%是用在钻孔和攻丝加工中,融合了必要的刚性和精度的最佳设计,构造简单。每个机械种类型号有不同的方案,MST角度头定位块,可以根据交换定位拴和调整其长度来对应。


2、轻松解决对传统角度头的不足之处

传统角度头

1、价格昂贵;

2、货期长,规格等技术确认非常费时。即使订了货也无法马上拿到。需要重新安装定位块。使用方法复杂;

3、笨重,高达5.5KG!体积大,无法在小型加工中心上使用;

4、修理困难,由于需要寄回原厂修理耗时长,修理费用昂贵。


MST新概念角度头

1、价格便宜;

2、交货迅速,即买即用!也可使用自制定位块;

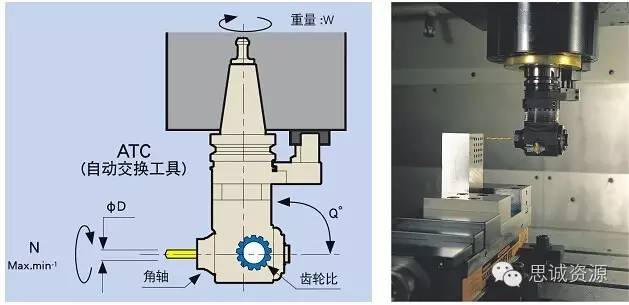

3、轻量小巧,只有1.8KG~,最大限度减少本壁厚,小型M/C也可进行ATC交换;

4、自己可修理,分解组装简单,生产停止时间为最短!降低运行成本;

5、最合适与腔内加工;

6、通过定位块同定位栓的组合,对应所有种类的定位块,现在正在使用的定位块也能继续利用。

如何低成本实现附加一轴?使三轴机床变

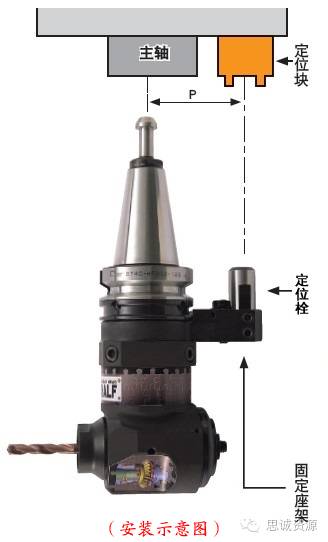

3、安装简单

固定座架和定位栓组合对应所有定位块。

如何低成本实现附加一轴?使三轴机床变

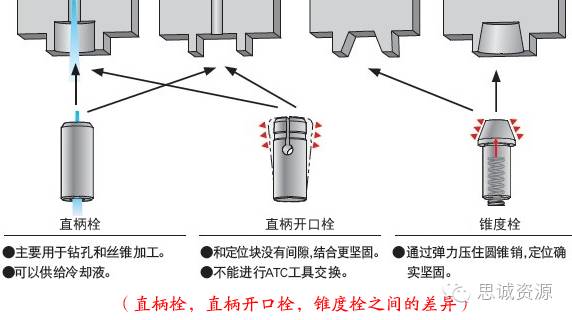

可以照常利用主轴旁原有定位块,安装类型有直圆孔型,直槽型,锥槽型,锥孔型。没有装定位块的机床,用户可进行简单追加工的通用固定块。

如何低成本实现附加一轴?使三轴机床变

供给冷却液,使用直柄栓时,如安装冷却液导管(LOC6)可以将冷却液确切提供至刃尖。

如何低成本实现附加一轴?使三轴机床变

可以调整定位拴的高度,只放松螺栓就可以简单调整栓的长度,再进行交换。也可以用内六角扳手上下转动放松螺丝,简单地调整卡爪。

如何低成本实现附加一轴?使三轴机床变

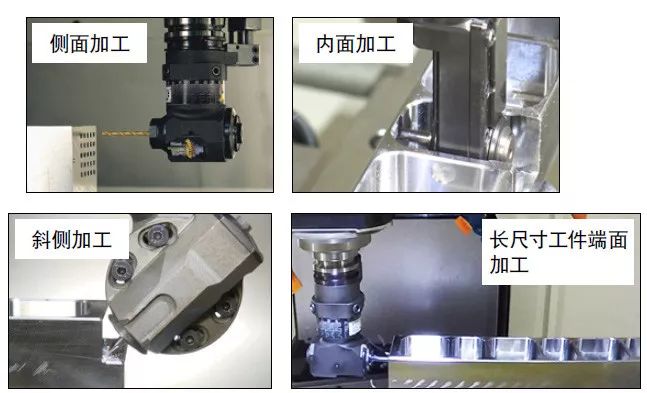

4、加工应用案例

不用重新装夹工件,可进行侧面,内面等各个方向加工。

如何低成本实现附加一轴?使三轴机床变
