NABEYA电磁吸盘使用案例

[原创内容] 发布于:2018-10-08 09:27:14 阅读:2901次 编辑:思诚市场部

通过秒速装夹,改善作业效率!

                                 工件相关信息
   NABEYA电磁吸盘使用案例
使用设备:卧式加工中心
工件材质:S50C
加工内容:钻孔加工以及镗孔加工
*加工部位(红色)

   课题    工件装夹消耗过长时间!

仅在工件的锁紧调节与装夹操作上就消耗了过长的时间。另外根据

作业人员的经验值偏差,会导致工件的装夹变形。

   要求    打造出无论是谁都可以简单操作的装夹作业模式!

想要一种即使是经验不足的作业人员也可以简单进行装夹的治具。

希望通过缩短装夹时间减轻作业人员的负担。


  NABEYA电磁吸盘
•使用手动治具时

在两面工作台上装夹两个工件。在每一面的四个场所使用手动治

具进行装夹克。在工件侧面配置有防止位移的侧挡块。

     装夹位置              4X2面=8处…A

    装夹时间(每处)            2分钟…B

 装夹调整+侧挡块设置时间        4分钟…C

     锁紧作业时间               总时间:AxB+C=20分钟


  NABEYA电磁吸盘
•使用电磁吸盘治具时

使用带电磁吸盘的MC工作台进行工件装夹。使用磁性垫高块将工

件垫高后,可对工件进行通孔加工

     装夹操作(控制器)     1分2(面)

    设置侧挡块时间               6分

    锁紧作业时间                 总时间:7


  NABEYA电磁吸盘
•通过导入电磁吸盘治具:

①使用控制器进行操作,无论是谁都可以进行一键操作式装夹。

②与手动式治具相比较,大幅缩短工件装夹锁紧时间。


解决治具干涉、实现工程集约!
                                    工件相关信息
  NABEYA电磁吸盘
使用设备:立式加工中心
工件材质:FC250
加工内容:上面加工以及外周加工
*加工部位(红色)

    课题    治具准备消耗时间过久!

由于治具干涉只好将加工分为2道工序进行6

治具准备和工件装夹消耗过多时间,并由此导致设备运转率大輻下降。

   要求    希望通过无治具化以实现工程集约!

仅使用工件下表面进行装夹,从而避免治具干涉问®。通过一键操作完成全面加工、

改善治具装夹准备时间,编短生产周期。
  NABEYA电磁吸盘使用案例                        NABEYA电磁吸盘使用案例

                                      第一工程                                  治具设置准备时间 20分钟                                   第二工程

使用手动式治具时

第一工程用治具:在工件外周侧面的三个部位进行装夹。由于螺栓过紧的话会造成工件歪曲,因此需要一边进行全面调节一边锁紧工件。

第二工程用治具:对工件上表面进行夹持。对因第一工程治具干涉而无法加工的工件外周部位进行加工。

   NABEYA电磁吸盘使用案例

使用电磁吸盘时

通过按钮一键操作,对工件的下表面进行全面吸附,可同时对应工件的五面加工。节约治具准备时间,进而缩短产品生产周期。

虽然黑皮工件的下表面高度参差不齐,但是使用磁性工件支撑座可以契合工形状件进行全面吸附,进而减少因夹紧而产生的变形问题。


案例图如下:

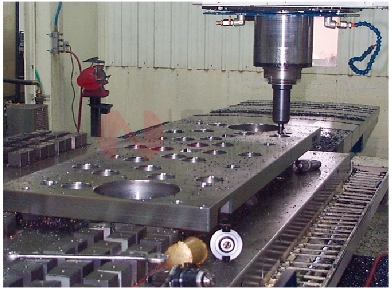

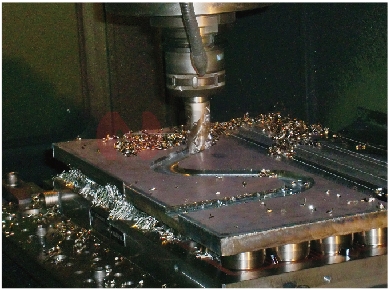

立式加工中心
NABEYA电磁吸盘使用案例

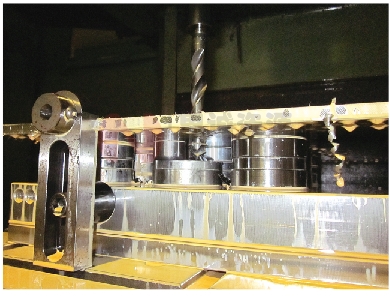

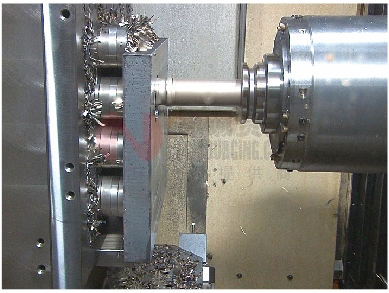

卧式加工中心
NABEYA电磁吸盘使用案例

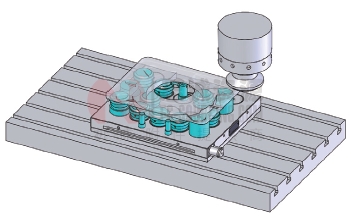

龙门加工机
NABEYA电磁吸盘使用案例

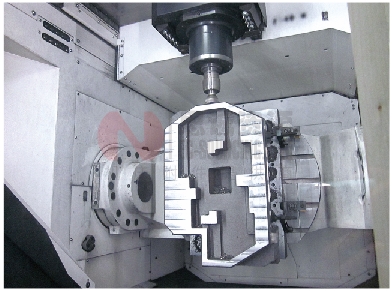

 五轴加工中心
NABEYA电磁吸盘使用案例
立式加工中心
NABEYA电磁吸盘使用案例

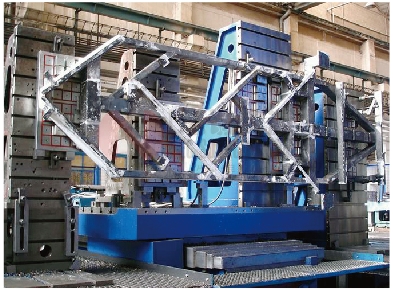

 卧式加工中心
NABEYA电磁吸盘使用案例
