一、前言
EROWA工装夹具强力卡盘P能快速、简单地安装在各种机床上。现在的生产如果没有强力卡盘,几乎无法想像。无论是铁床、钻床,或是成形磨床或平面磨床,又或是分度头主轴、车床:强力卡盘都完全适用。
所有机床上统使用一致的夹紧系统,完全消除了停机时间。
二、特点
1、无论是安装于T型槽机床工作台还是内置于机床主轴上,这都是很好的解决方案。
2、五面开放对于卧式加工中心非常重要。低矮的卡盘对于小型机床作用尤为显著。
3、手动操作时可用气枪,或用内连的气动控制装置操作。
4、自动化操作时,卡盘上的托板位置被监控(EROWA标准)。支撑表面自动清洁。
5、各种不同型式的卡盘使其能灵活适用于您现有的机床基座。

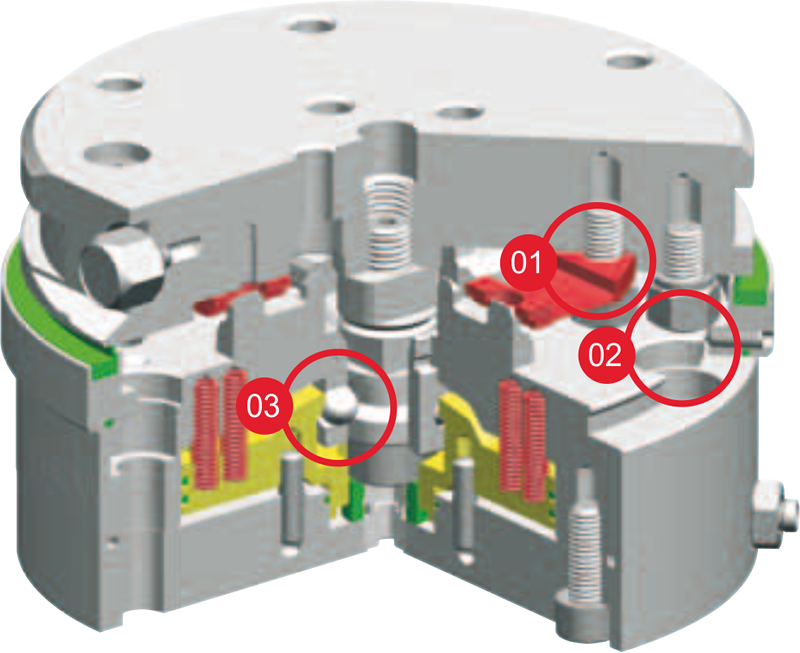

三、功能
1、中心定位片
--精磨的定位槽和0.7mm厚的弹性片确保了G定位片定位时的滑洁和强力。
2、清洁
--在夹紧过程中,接触支撑面的清洁是用压编空气完成的。
3、球锁
--自锁球锁产生10,000 N的夹紧力,即使在没有气压的情况下也可维持100%的夹紧力。
四、技术参数
托板尺寸 | ∅115 mm, ∅148 mm和ITS 50 |
卡盘尺寸H x ∅ | H = 51mm x ∅156 mm |
系统高度(卡盘和托板) | H = 91 mm |
建议工件尺寸 | 最大至160 x 160 x 250mm |
重复定位精度 | 0.002mm |
转位 | 4 x 90° |
夹紧力 | 10,000 N |
夹紧力产生 | 弹簧力 |
卡盘松开 | 压缩空气,最小6bar |
操作 | 控制盒或气枪 |
