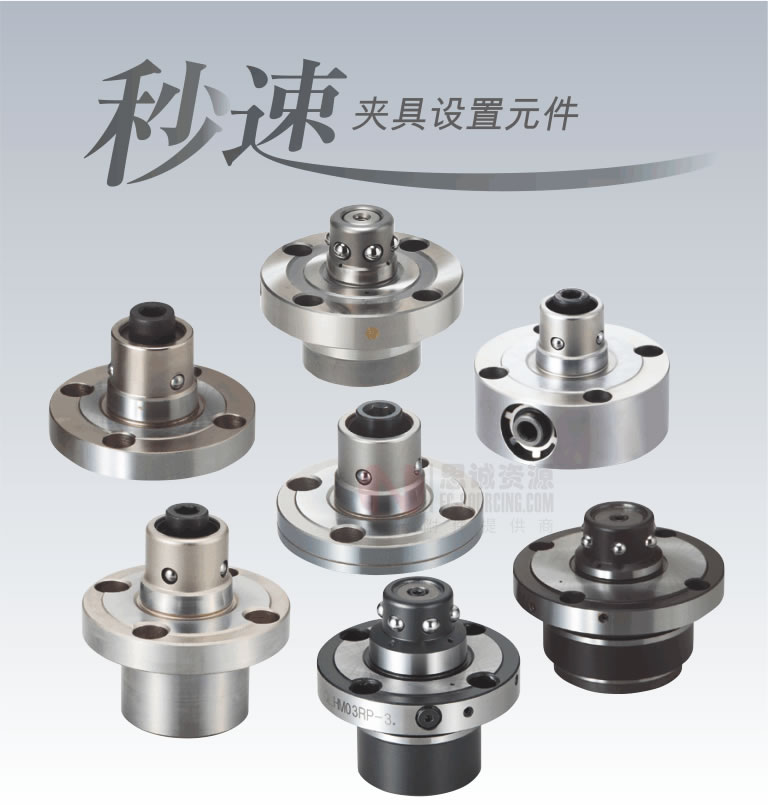

一、特点:
1.可在夹具更换及定位时实现“高速”、“高精度”、“高刚性”的两面约束式夹具设置元件。
2.可装入现有夹具内使用。
3.可对应夹具的自动更换。
4.可从螺钉式、气动式、液压式3种类型选择。
5.重复定位精度3μm以内。
6.使用秒速夹具设置元件,任何人均能在短时间内进行高精度的夹具定位、夹紧。在液压式、弹簧式、螺钉式的基础上还增加了侧面操作型,可根据用途选择产品。

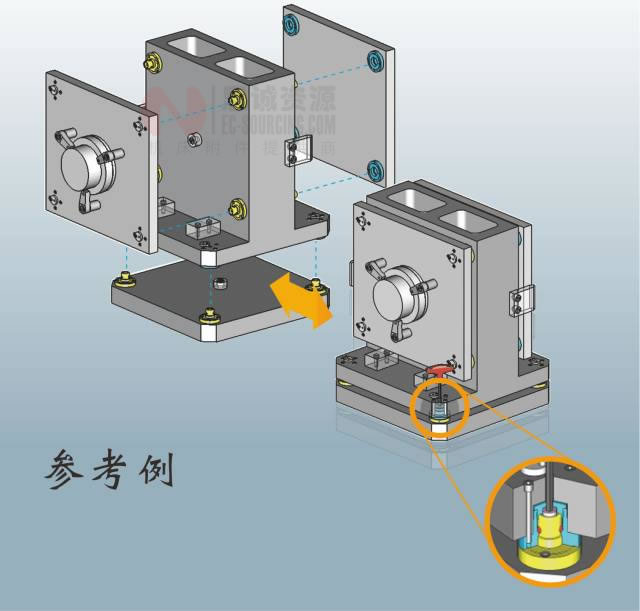

二、案例:
三、类型

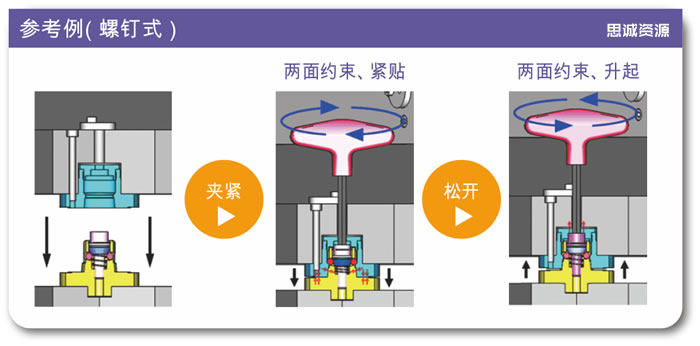

1、螺钉式
1.1传统型-通过楔式机械锁定机构可靠固定。最小外径φ45,结构小巧,适用于装入小型夹具板。
型号 | 外径 | 夹紧力 | 操作扭矩 |
QLT19 | 45 | 7kN | 9N・m |
QLT26 | 58 | 10kN | 11N・m |
QLT32 | 72 | 16kN | 35N・m |
QLT40 | 88 | 25kN | 47N・m |
1.2快速进给型-只需旋转1圈即可夹紧,可缩短操作时间。
型号 | 外径 | 夹紧力 | 操作扭矩 |
QLTF19 | 45 | 7kN | 14N・m |
QLTF26 | 58 | 10kN | 18N・m |
QLTF32 | 72 | 16kN | 60N・m |
QLTF40 | 88 | 25kN | 70N・m |
1.3侧面操作型-无法从夹具板顶面操作秒速夹具设置元件时,可从侧面进行操作。
型号 | 外径 | 夹紧力 | 操作扭矩 |
QLTS26 | 70 | 8kN | 23N・m |
QLTS40 | 108 | 20kN | 80N・m |
1.4离合器型-内置离合器,可防止因秒速夹具设置元件紧固过度引起故障。
型号 | 外径 | 夹紧力 |
QLTC26 | 58 | 8kN |
2、气动式
2.1双动-夹紧、松开时使用空气。通过切换阀门即可对应夹具的自动更换。可利用工厂内的空气管道,方便地构建系统。
型号 | 外径 | 夹紧力 | 使用压力 |
QLA19D | 54 | 1kN | 0.5MPa |
QLA26D | 60 | 1.5kN | 0.5MPa |
QLA32D | 112 | 2.4kN | 0.5MPa |
2.2单动-由于夹紧时利用弹簧,仅在松开时利用空气,加工过程中可将配管拔离。可利用工厂内的空气管道,方便地构建系统。
型号 | 外径 | 夹紧力 | 使用压力 |
QLA19S | 72 | 1kN | 0.5MPa |
QLA26S | 79 | 1.5kN | 0.5MPa |
QLA32S | 92 | 2.1kN | 0.5MPa |
3、液压式
3.1双动(通过液压夹紧)-夹紧、松开时使用液压。通过切换阀门即可对应夹具的自动更换。
型号 | 外径 | 夹紧力 | 使用压力 |
QLHM03 | 66 | 3kN | 0.5MPa |
QLHM07 | 96 | 7kN | 0.5MPa |
QLHM10 | 106 | 10kN | 0.5MPa |
QLHM16 | 120 | 16kN | 0.5MPa |
QLHM25 | 140 | 25kN | 0.5MPa |
型号 | 外径 | 夹紧力 | 使用压力 |
QLHM03 | 66 | 3kN | 0.5MPa |
QLHM07 | 96 | 7kN | 0.5MPa |
QLHM10 | 106 | 10kN | 0.5MPa |
QLHM16 | 120 | 16kN | 0.5MPa |
QLHM25 | 140 | 25kN | 0.5MPa |
