什么是跳动精度可调刀柄?

[原创内容] 发布于:2018-10-10 09:43:50 阅读:6509次 编辑:思诚市场部
经常说跳动精度会对加工造成影响,对于刀具回转类机床,在整个加工系统中,从机床、刀柄、刃具这样的顺序看来,我们容易忽略作为中间连接环节的刀柄往往起着很重要的作用。对于机床主轴来说,良好的跳动精度对工件表面质量,形位公差的控制都起着至关重要的作用。像铰孔,钻孔这种对于径向跳动比较敏感的加工,跳动过大会直接影响到孔径的尺寸稳定性,工件的表面质量以及刃具的使用寿命。

对于使用时间很长的机床来说,主轴系统的跳动精度会因长期使用后的磨损而下降,从而导致加工精度难以达到公差要求。特别是像钻、铰这样的加工,相对比更换主轴或者维修主轴成本较大又费时的方法来说,跳动精度可调式刀柄可以作为一种快速,可靠的一种选择。下面介绍一下BIG的这款刀柄:

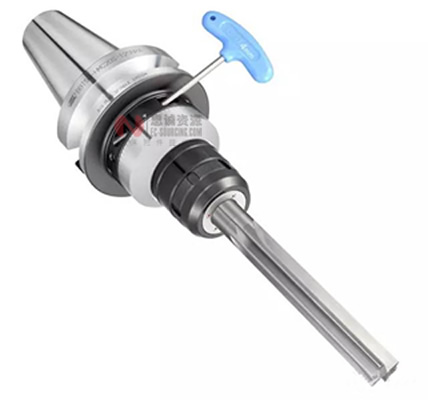

跳动精度可调刀柄内置楔形机构,并通过调整螺钉调整其位置,就可以使刀柄胴部发生弹性变形,可调整刀尖的跳动精度至2μm以下,相对比传统的需要两颗调整螺钉的刀柄,BIG跳动精度可调刀柄只需一颗调整螺钉就可以完成跳动精度的调整,并能在机床上直接进行调整,方便快捷。通过调整后可以达到:

    稳定的尺寸精度

    提高表面质量

    提高刃具寿命

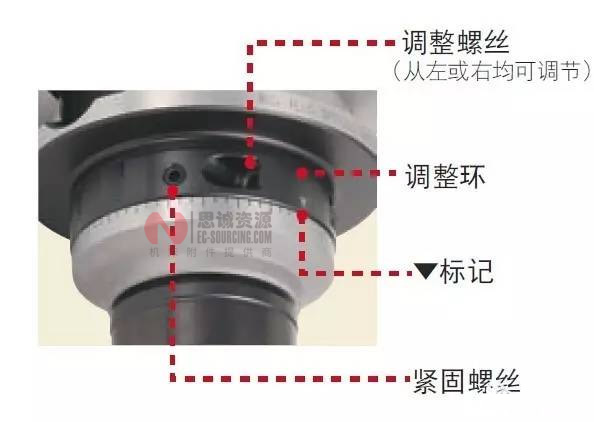

具体调整方法以及示意图如下:





1.旋转调整环,使▼标记与跳动最高点位置。

2.使用3个紧固螺栓固定调整环。

3.旋拧调整螺丝,调节跳动精度。

更有BBT30 40 50 以及HSK-A63等多种规格。

BIG高品质的产品旨在帮助您提高加工效率,解决您现场遇到的加工问题。
