如何正确选择精密平口钳

[原创内容] 发布于:2018-10-10 09:46:40 阅读:3162次 编辑:思诚市场部

精密平口钳的选择

工件尺寸

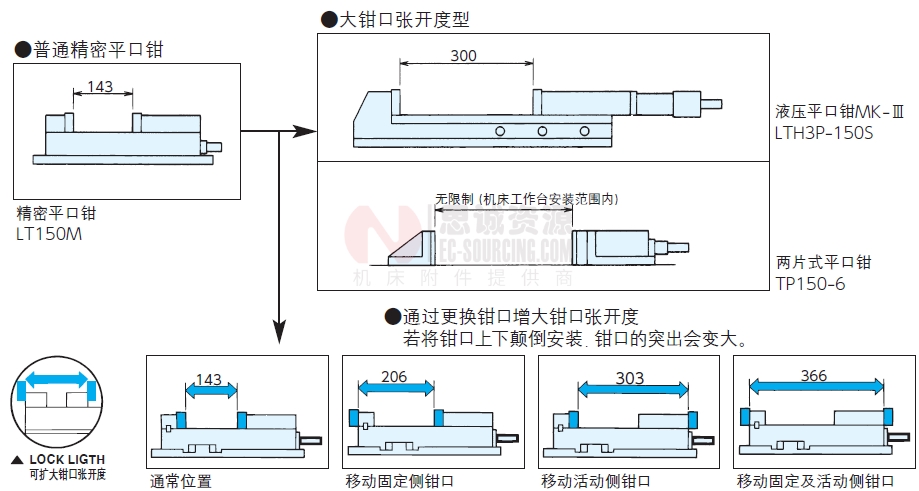

(1)根据“钳口张开度”进行选择:

应选择钳口张开度足以夹持工件的平口钳。普通精密平口钳的钳口张开度与钳口宽度相同。但根据机型不同,还备有“大钳口张开度型以及通过更钳口实现的“钳口张开度增大型

例:钳口宽度为150m/m的平口钳,注:需考虑工件厚度及夹紧力的限制。

 (2)根据“钳口宽度”进行选择:

工件长度大大超过钳口宽度时(长工件等),加工中可能会发生工件振动(颤动或工件脱落。应选择钳口宽度适合工件的平口钳。对于长工件,使用并排配置规格品无论配置多少台,至平口钳滑动面的高度(A)及钳口行程(B)的误差均可调整在0.01以内)较为方便。



 ·并排配置规格

无论配置多少台,A、B尺寸的误差均可调整在0.01以内。

 ·未并排配置规格

订购并排配置品



初次订购时

追加订购时

目标机型

全品并排

配置系统

只要尺寸相同,全品均并排配置,

请订购所需数里。

只要尺寸相同,全品均并排配置,请订购所

需数的与现有产品相同型号的平口钳。

LTCV

新型并排

配置系统

请订购并排配置规格品(末尾符号G)

订购时,请注明所用机床的槽宽。

请注明现有平口钳的制造编号(刻印在铭牌上)

的末尾母符号和导位块宽度。

LT-M、LT-MC、 LTFV-Q、LTFH-Q、LTFV

普通并排

配置系统

请订购并排配置规格品(末尾符号G)

订购时,请注明所用机床的槽宽。

请注明现有平口钳的制造编号(刻印在铭牌上

价格与并排配置规格品(末尾符号G)相同。

LT-JV、LTH3P、LT-HPD、MBV、LT-L


(3)根据“钳口深度”进行选择:

工件高度大大超过钳口的高度(钳口深度)时,与长工件样,也可能会发生工件颤动、脱落。另外,对厚度小的工件进行顶面加工时,刀具与钳口可能会产生冲突。钳口深度也是选择平口钳的要点,但也可通过附件(特别附属品或另制钳口应对。

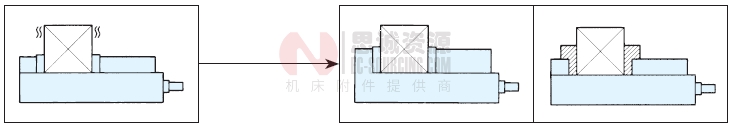

 高工件













    普通平口钳                                                                  钳口深度较大的平口钳              通过另制钳口应对例
   LT150M→钳口深度:44                                                             LTFV150→钳口深度:60
  (钳口宽度:151)                                                                                                                                                         (钳口宽度:150)
                                                                                                                                                                                                 LT630JV→钳口深度:75
                                                                                                                                                                                                                                            (钳口宽度:160)

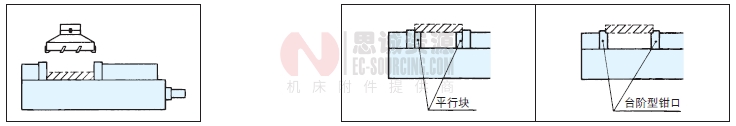

 厚度小的工件
