数显百分表品牌_原理_价格_使用说明

[原创内容] 发布于:2018-11-06 12:04:05 阅读:2790次 编辑:思诚市场部
电子数显指示是利用数字测量显示技术,对测量杆所感测到的直线位移进行读数的一种精密测量器具。可进行绝对测量、相对测量,及加工工件公差带极限值的检测,适用于各种机械加工检验。并设有数据输出接口,可将测量结果输出给计算机或其他显示装置以实现测量数据处理或测量结果异地显示。

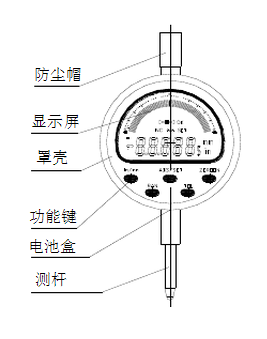

数显百分表

品牌

三丰数显百分表

英示数显百分表

广陆数显百分表

成量数显百分表

青量数显百分表

原理

数显百分表的工作原理,是将被测尺寸引起的测杆微小直线移动,经过齿轮传动放大,通过电子显示屏显示出被测尺寸的大小。

价格

想了解数显百分表价格,可搜索“思诚资源网”,或者致电0769-22186189了解。欢迎您的咨询!

使用说明

特点

1.数字和模拟显示;

2.绝对和相对测量;

3.预置实际位置数值;

4.设置公差值;

5.直观测量辊轴跳动量及平面平整度;

6.大容量3伏锂电池;

7.超大显示屏可作360°旋转。

主要功能

1.任意位置可清零;

2.任意位置可进行公制和英制转化;

3.可改变计数方向;

4.自动关机和手动关机;

5.相对测量和绝对测量用户可预设任意位置为起始位置;

6.数据输出通过选配连接线直接传送给电脑进行数据处理;

7.公差测量可设置公差带快速测试零件是否超差;

8.跳动量测试时显示最大值、最小值及最大最小值差;

9.模拟指针可显示变化趋势。

按键操作说明

注:以下说明中短按按键表示短促按动按键,时间小于1秒;长按按键表示按住按键时间超过2秒。基本测量状态指单一位移测量状态,无其它辅助功能。

*ZERO/ON(清零键)

1.基本状态下在相对测量时短按ZERO/ON键,读数显示为零,当前位置为相对零点。

2.绝对测量状态(ABS)时短按ZERO/ON键,读数为预设的起始数值(该数字在SET状态下设置,见ABS/SET键操作说明)。

3.长按ZERO/ON键关机,显示全部关闭;关机状态下按ZERO/ON键可开机。

*In/mm(公英制转换键)

1.短按In/mm键可随时进行公英制单位的转换。显示mm符号为公制单位;显示in符号为英制单位。

2.长按In/mm键可进行指针灵敏度调节。(如下图:数值是1时,指针每格为0.01mm;数值是2时,指针每格为0.001mm。)(注:百分表没此功能)

数显百分表

3.长按In/mm键可进行时间设置,所设置的时间为自动关机的时间。(如下图02表示量表使用两小时将自动关机。)

数显百分表

*ABS/SET(设置键)

1.在基本状态下短按ABS/SET键可以切换相对测量和绝对测量状态,显示“ABS”符号时为绝对测量状态。相对测量状态时,在任意点按ZERO/ON键,读数显示为零,则该点为相对测量的零点;在绝对测量状态时,在任意点按ZERO/ON键,读数显示为起始位置的数值,起始位置的数值可根据用户的需要进行设置,推动测杆读数在起始数值基础上增加或减少。

绝对测量起始位置数值的设置方法:在绝对测量状态时,长按设置键,显示“SET”符号,可进入预设绝对测量起始位置状态。长按设置键,“+”和“显示值”从高位到低位依次闪动,当相应位置闪动时,短按设置键可设置所需的数值,数值设置完后,长按设置键,开始进行绝对测量。

说明:在设置数值的过程中,按ZERO/ON键可提前退出设置状态,已经设置的数值将被放弃。退出设置状态后,量表将自动进入绝对测量状态,并显示原来设置的起始数值。

*RAN(跳动量测量键)

1.按RAN键进入跳动测量状态,连续短按RAN则在跳动量测量、最大值、最小值、最大最小值差四个状态中循环,按ZERO/ON键则退出跳动测量状态。

2.每次循环结束,回到跳动测量状态,则上一次循环测量到的最大值、最小值、最大最小值差等数值被清除,重新进行跳动测量。

3.在跳动测量状态时,长按RAN键,显示“SET”符号,可进行跳动量标准设定。长按RAN键,“显示值” 从高位到低位依次闪动,当相应位置闪动时,短按RAN键可设定所需的数值。在最大最小值差状态时,量表会自动把最大最小值差数值和设定的跳动量标准比较,如果最大最小值差数值小于跳动量标准,则显示符号“OK”,反之不显示“OK” 符号。在上述四个状态中的任何一个状态时,长按RAN键都可重新进行跳动量标准设定。

4.跳动量测量时,指针灵敏度可通过In/mm键设置,具体操作参看上述In/mm键操作说明。

*TOL(方向键)

1.在基本状态下短按TOL键,量表读数的正负号会改变,表示测杆向一个方向移动,读数变化可以由增加变为减少或者相反。

2.在基本状态下长按TOL键,量表进入公差测量状态,首先要进行公差设置。

如下图状态(符号“STE”闪烁)时可进行上公差设置:

数显百分表

长按TOL键, “+”和“显示值”从高位到低位依次闪动,当相应位置闪动时,短按设置键可设置所需的数值。

设置完上公差后,短按TOL键,如下图状态(符号“STE”闪烁)时可进行下公差设置:

数显百分表

长按TOL键, “+”和“显示值”从高位到低位依次闪动,当相应位置闪动时,短按设置键可设置所需的数值。

公差数值设置完毕后,长按设置键,符号“STE”闪烁状态时,短按TOL键退出设置状态,开始进行公差测试。 注:)如果设置有误,下公差大于上公差,显示屏将显示“EEE”,此时按ZERO/ON键可回到正常状态。

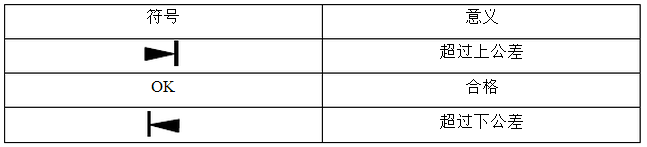

3.在公差测试状态时,量表显示的数值仍然是位移读数,同时显示左箭头、右箭头或“OK”符号,意义如下表。

数显百分表

4.在公差测试状态时,按ZERO/ON键或长按TOL键都可退出公差测试状态。
