摆动车偏心卡盘

1.主要用途

摆动车偏心夹具主要用于加工带有较小偏心距的轴类零件偏心部位的加工。

2.结构特点

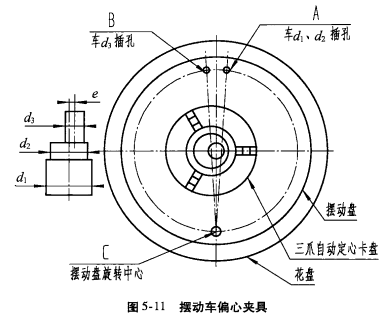

摆动车偏心夹具如图5-11所示，主要由花盘与自定心卡盘组成，借助于A、B两销孔位置，以调整两盘的轴心线偏移量，从而达到调整偏心距的目的。

3.动作原理

将工件用三爪自动定心卡盘夹紧，先使用定位孔A车削d1和d2。加工完毕后，松开摆动盘压紧装置(图中未标出)，从孔A中拨出定位插销(图中未画出)，旋转摆动盘至孔B,将定位销插入孔B，压紧摆动盘，车削圆柱d3。加工完毕后，将摆动盘恢复至原位。

摆动盘的摆角度根据工件偏心距e和摆动盘旋转半径经计算获得，此处从略。

因工件偏心距较小，夹具可不设计配重装置，但是机床转速不宜过高。设计时，三爪牙自动定心卡盘中心应与摆动盘几何中心重合。
