常用夹具平口虎钳的使用方法

[原创内容] 发布于:2014-10-16 12:48:12 阅读:12581次 编辑:思诚市场部

常用夹具平口虎钳的使用方法

1、平口虎钳的类型

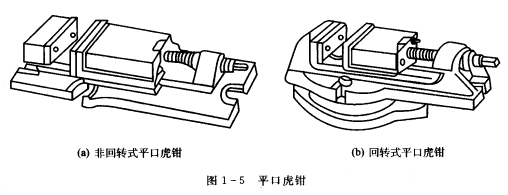

平口虎钳的常见类型如图1-5所示。

夹具,虎钳

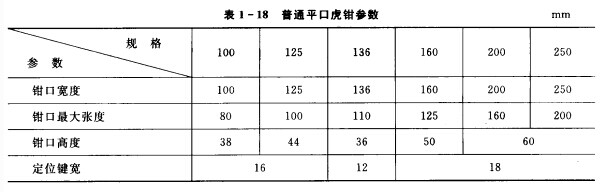

普通平口虎钳按钳口宽度有100、125、136、160、200、250mm等6种规格,主要参数见表1-18所示。

夹具,虎钳

2、平口虎钳的安装及校正

1)平口虎钳的安装位置

为方便操作,平口虎钳的安装位置一般应处于工作台长度方向的中心偏左、宽度方向的中心。

2)平口虎钳的安装方法

钳口方向应根据工件加工要求及工艺来确定:

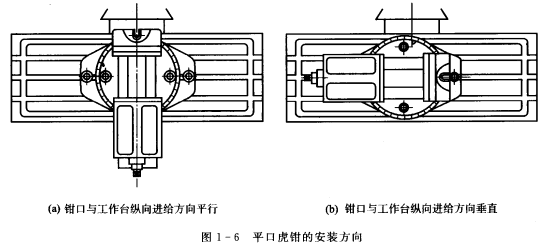

①钳口(平面)与工作台纵向进给方向平行,如图1-6a所示。

②钳口与工作台纵向进给方向垂直,如图1-6b所示。

③在粗铣和半精铣时,希望使铣削力指向稳定牢固地固定钳口。

夹具,虎钳

3)平口虎钳的定位方法

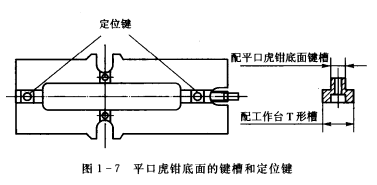

加工一般的工件时,平口虎钳可用定位键安装,如图1-7所示。

夹具,虎钳

4)平口虎钳的安装方法

①将平口虎钳底座上的定位键放入工作台中央T形槽内,双手推动钳体,使两定位键的同一侧面靠在中央T形槽的一侧面上。

②固定钳座

③转动钳体,通过钳体上的零刻线与底座上的刻线相配合,使固定钳口与工作台纵向进给方向平行或垂直,或按要求调整成所需要的角度。

(2)平口虎钳的校正

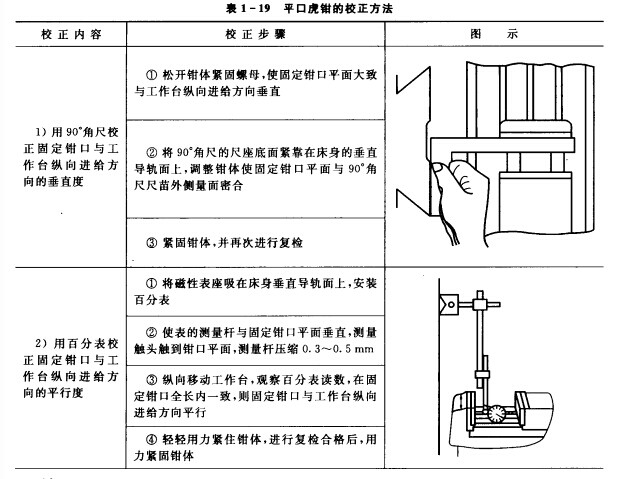

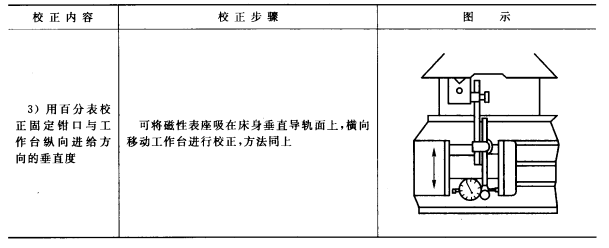

平口虎钳的校正方法见表1-19所示。

夹具,虎钳
夹具,虎钳

3、工件在平口虎钳上的装夹

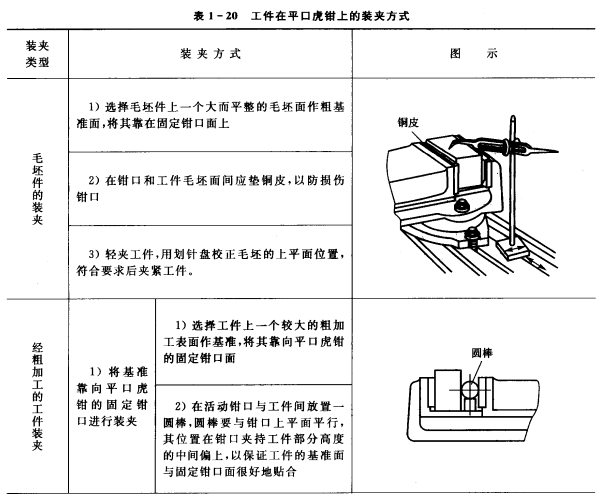

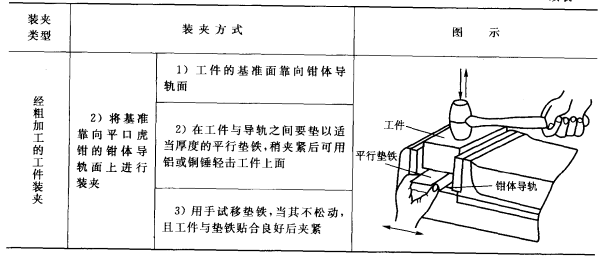

工件在平口虎钳上的装夹见表1-20所示。

夹具,虎钳
夹具,虎钳

4、在平口钳上装夹工件时的注意事项

1)安装平口虎钳时,应擦净钳座底面、工作台面;安装工件时,应擦净钳口、钳体导轨面及工件表面。

2)工件在平口虎钳上装夹时,放置的位置应适度,夹紧后钳口的手里应均匀。

3)工件在平口虎钳上装夹时,工件高出钳口的高度,应大于待切除的余量如图1-8所示。

夹具,虎钳

4)用平行垫铁装夹工件时,所选垫铁的平面度、平行度、相邻表面的垂直度应符合要求。垫铁表面应具有一定的硬度。

常用夹具平口虎钳的使用方法由思诚资源网整理编辑,你还可以了解瑞士EROWA夹具
