杠杆百分表指针轴弯曲或折断的修理

这种故障多半是拆装指针的方法不正确造成的。指针轴弯曲，一般用手拿子在齿轮装配状态下矫直，操作时用力要均匀，防止折断针轴。硬度大的内针轴应先退火。

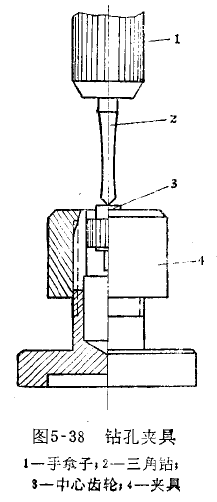

杠杆千分表的针轴细而长，拆装指针时容易折断，在无配件的情况下可用镶配新轴的方法修理，修理方法如下：将游丝取下，将齿轮断轴残留部分在酒精灯上退火，然后安装在钻孔夹具4上夹紧（图5-38），用什锦锉把断轴残留部分修。再用缝纫机针改制的三角钻2装夹在手拿子1上，在断轴端面上钻中心孔。为了保证孔位正确，可用五倍放大镜检查，应无明显偏心。再将夹具移至台钻上，用直径0.4毫米的钻头钻孔。钻孔深度2毫水。孔钻好后，截取长度为6毫米的钢丝，用小锤敲人孔中，并用油石将露出部分修磨成略带锥度。最后截去轴端多余部分即成。

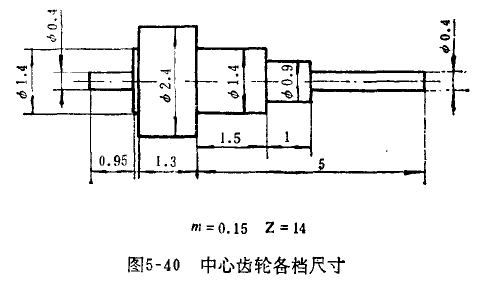

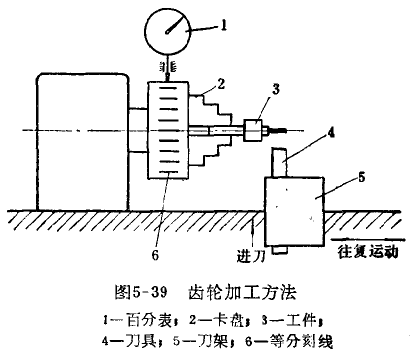

对于进口的杠杆千分表的小齿轮，也可用给普通台式车床创造。下面以瑞士Tesa公司生产的杠杆千分表的小齿轮为例，制造方法介绍如下：先将车床三爪卡盘安装于光学分度头的主轴上，对卡盘外圆作14等分刻划线后再安装到车床上，然后选用中炭钢棒料夹持在卡盘上（图5-39），精车小齿轮外圆各档（长度为0.95毫米、直径为0.40毫米的轴颈除外）至图5-40所示尺寸，便可对Ф2.4毫米外圆进行插齿。插齿时，用带有锥形尖测头的百分表与卡盘外圆上等分线槽相接触，作为插齿分度定位。成型插齿道装在刀架上后，调整其中心线与车床顶针中心线垂直，且与导轨平面平行。加工时工件不动，手动刀架，横向是进刀量，纵向作往复插齿运动，成型到即逐齿进行插削，最后精车Ф0.40毫米轴颈，然后割下，修去各齿毛刺即成。成型插齿刀的磨削，可用枢轴己折断的小齿轮上的齿形作佯板，边磨边对，直至刀具刃口形状与齿轮轮廓线吻合为止。刀具的前后角可参照一般齿轮刀具要求。

对于其它齿轮也可参照此法加工。
