公装夹具设计相关问题

1、夹具的制造精度要求

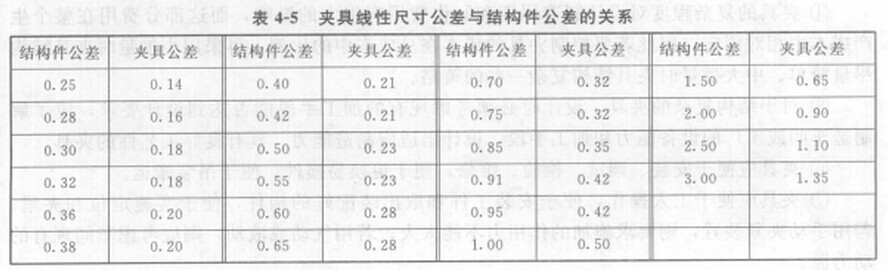

结构件的装配精度是由夹具上的定位、导向元件的形状和位置尺寸保证的，因此结构件尺寸公差与夹具尺寸公差之间应满足一定的关系。通常夹具公差取相应结构件尺寸公差的0.75倍。表4-5为公差尺寸的参考值。

2、有配合零件的配合选择

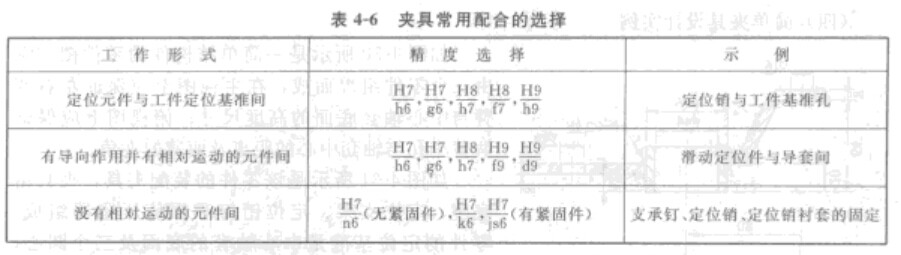

配合精度既与工作定位精度有关，也与加工成本和操作有关，过高的配合精度会增加制造成本，还可能使操作困难。不同部位和作用的配合零件一般按表4-6选择配合精度。

3、定位、夹紧元件的选择

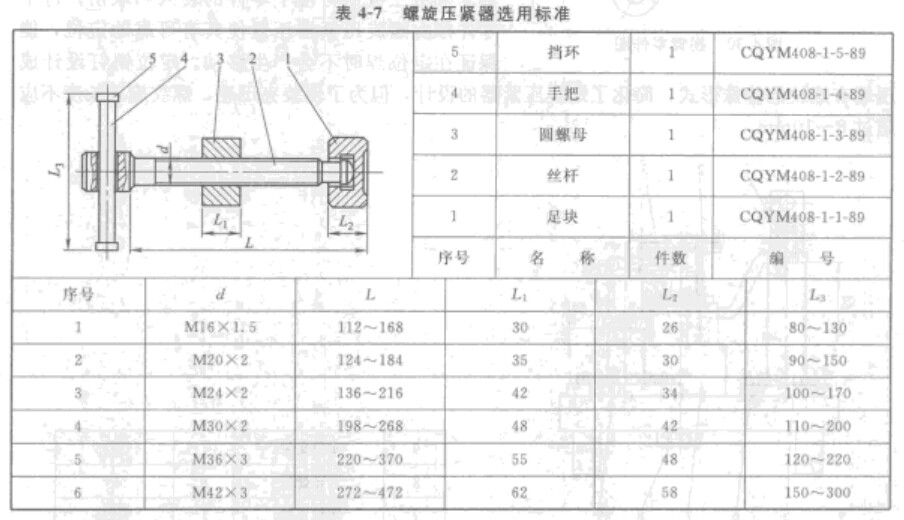

夹具上一般都有大量的定位和夹紧元件，这些元件在设计时应尽量选用标准件，一些常用件都已标准化。系列化，有国标和厂标两种形式。选用标准件可以大大降低夹具的制造成本和设计周期。表4-7为某厂标准化的手动螺旋压紧器选用标准。

4、夹具材料的选择

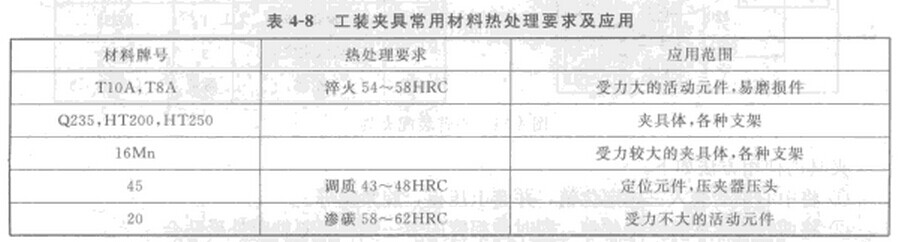

夹具材料的选择取决于夹具零件的作用和工作条件，依据就低不就高的原则，在保证夹具零件性能的前提下，选用性能较低的材料。表4-8是几种常用夹具零件的材料及热处理要求。
