三丰杠杆千分表使用方法

[原创内容] 发布于:2014-09-29 12:34:29 阅读:4989次 编辑:思诚市场部

三丰杠杆千分表使用方法

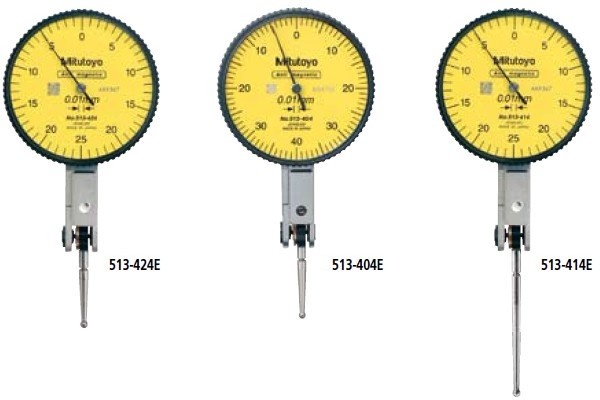

三丰水平杠杆千分表513系列

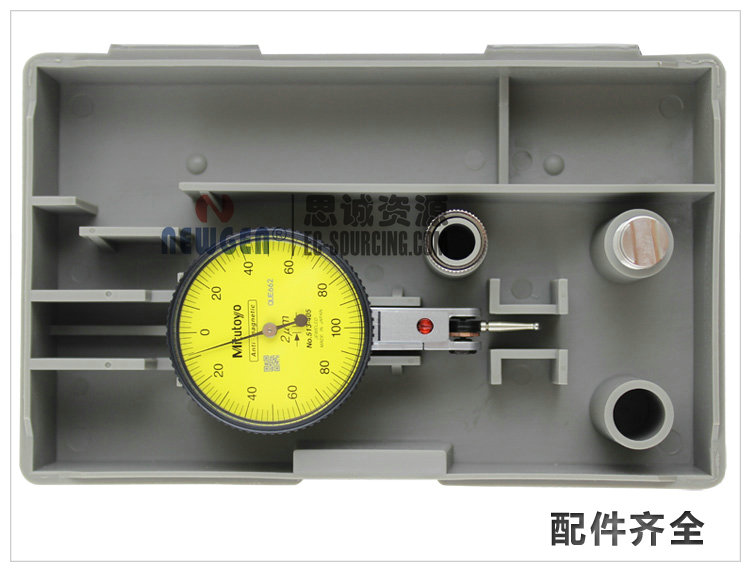

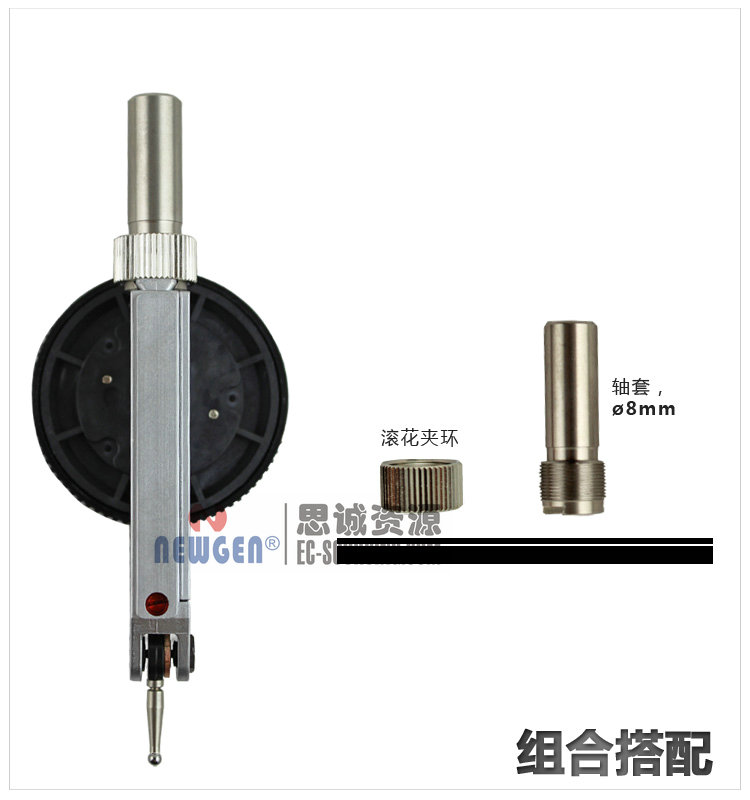

日本三丰水平杠杆千分表513系列

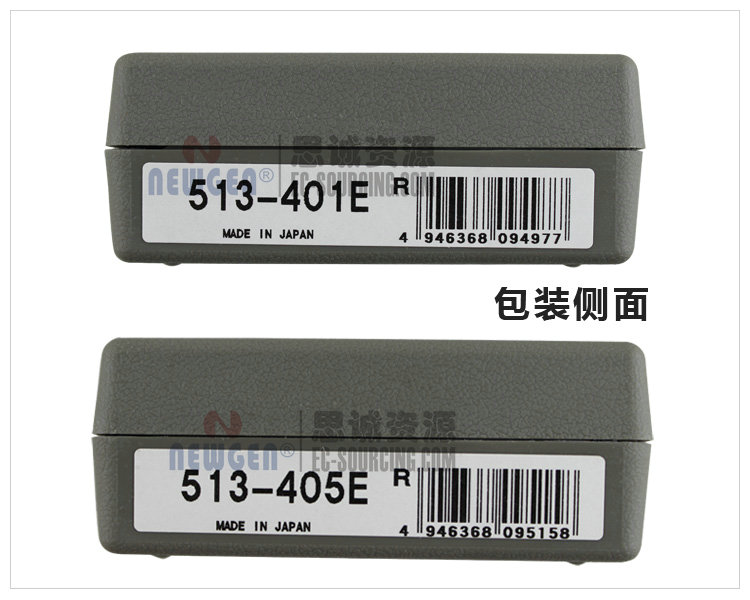

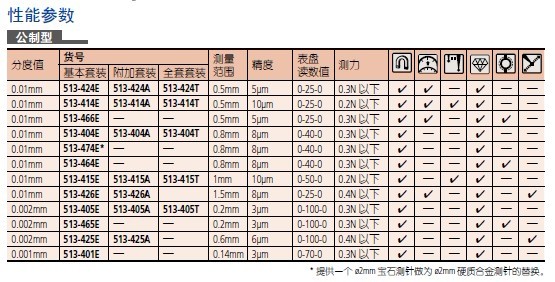

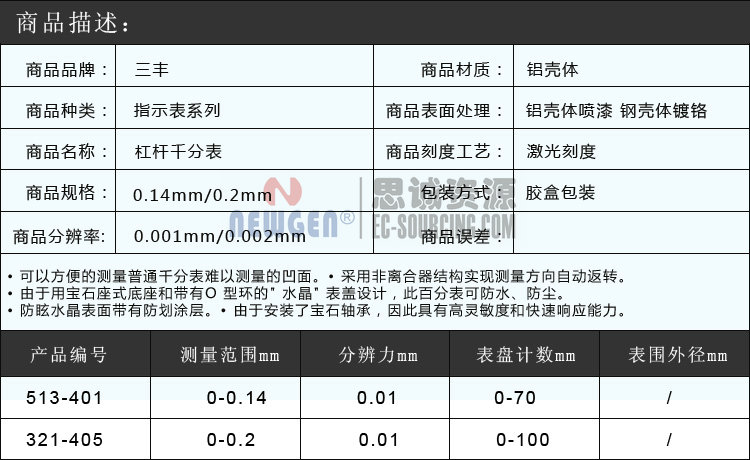

货号:513-425E,513-405,513-465E,513-455E,513-445E

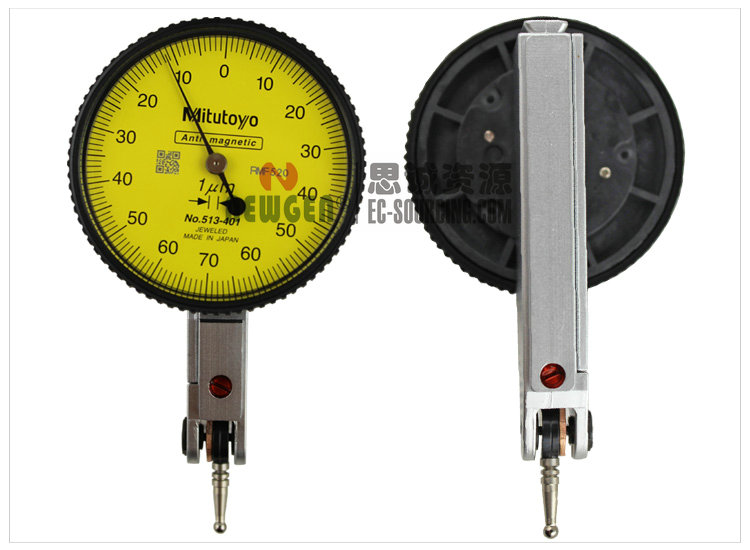

货号:513-401E (量程0.14,分度值:0.001)

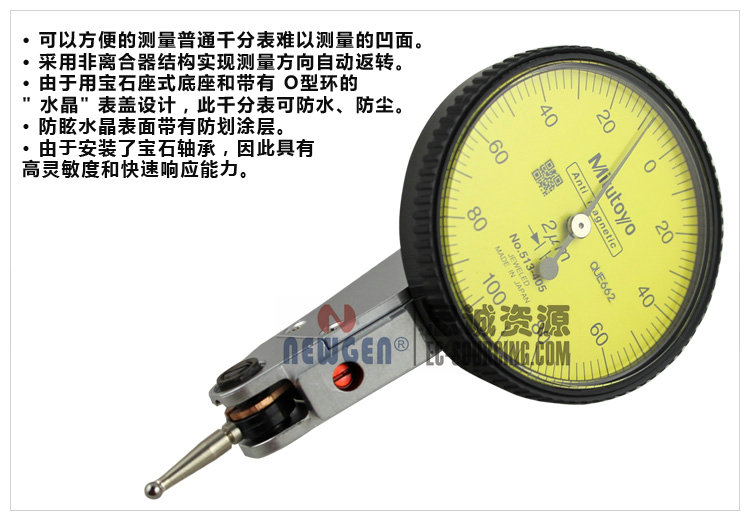

三丰水平杠杆千分表特点

1、可方便准确的测量普通千分表难以测量 的狭窄或深的位置。

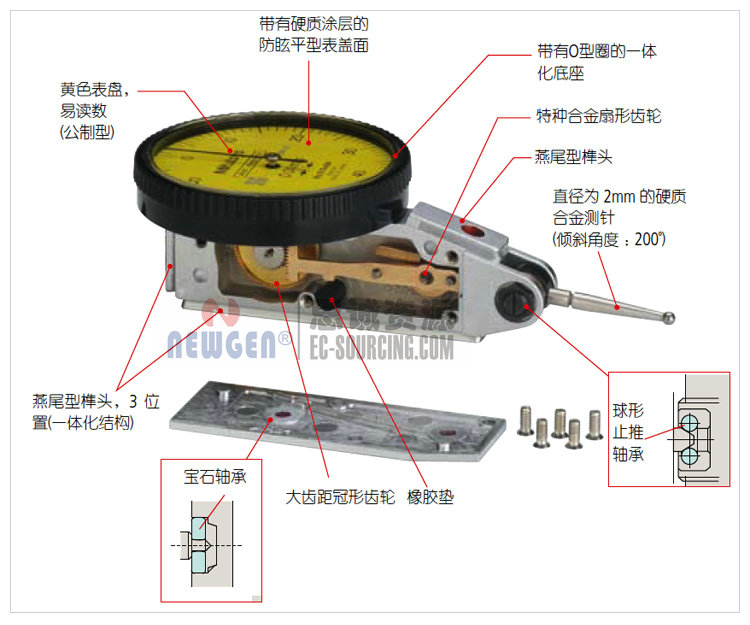

2、三丰特有的全新结构确保指针平滑运动。

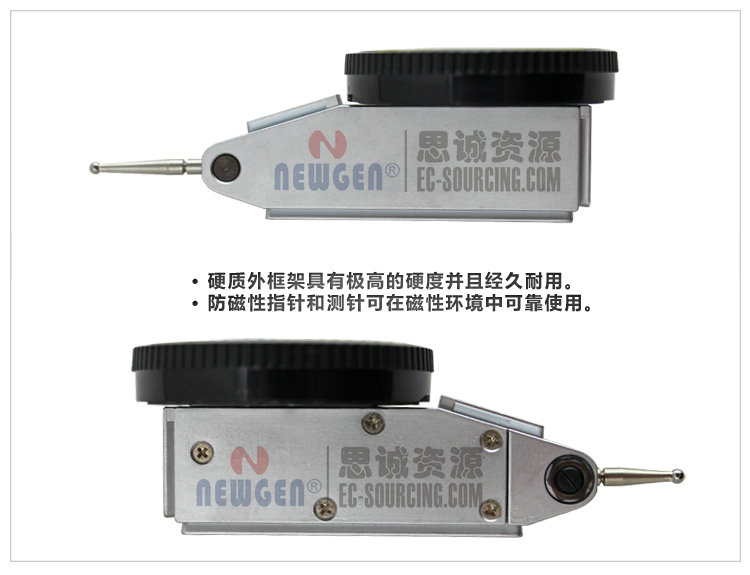

3、硬质外框架具有极高的硬度并且经久 耐用。

4、防磁性指针和测针可在磁性环境中可靠 使用。

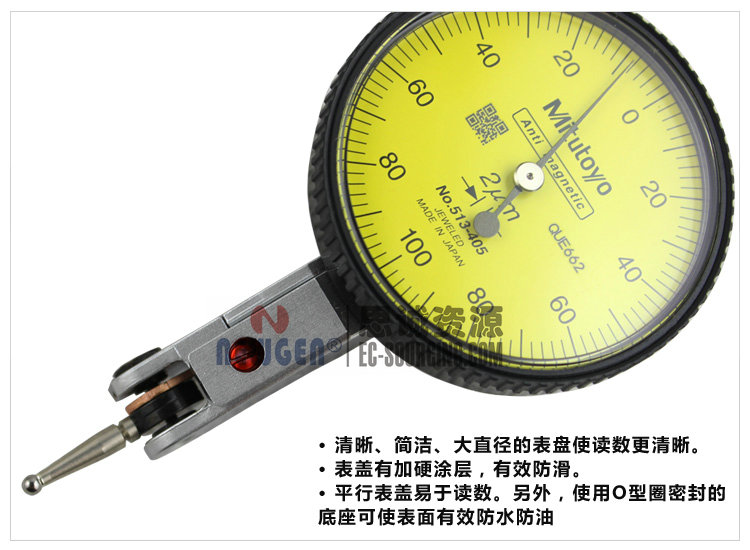

5、清晰、简洁、大直径的表盘使读数更清晰。

6、表盖有加硬涂层,有效防滑。

7、平型表盖易于读数。另外独特的外框架结 构使表面有效防水防油。

8、有垂直型 、倾斜型、平行型、正交型、 水平型和袖珍型等六种型号可选,可充 分满足客户需求。

9、垂直型:标准型。

10、倾斜型:表盘有 20o 倾角,易于读数。

11、正交型:最适于与孔心定位。

12、水平型:水平锥型杆尖端的测头接近工件 时,可从前边读数。

13、通用型:测针可在任意方向自由运动。

14、袖珍型:小型。
千分表
千分表
千分表
千分表
千分表
千分表
千分表
千分表
千分表

千分表
千分表
千分表
千分表
千分表

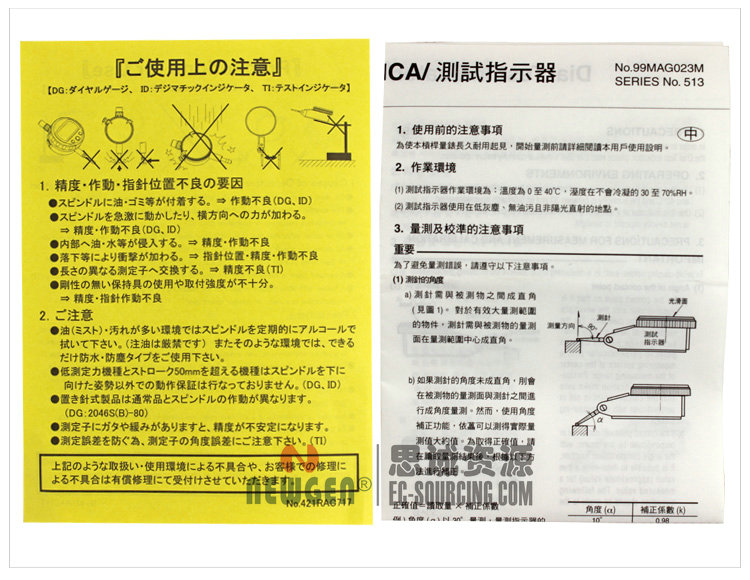

使用注意事项

1) 千分表应固定在可靠的表架上,测量前必须检查千分表是否夹牢,并多次提拉千分表测量杆与工件接触,观察其重复指示值是否相同。

2) 测量时,不准用工件撞击测头,以免影响测量精度或撞坏千分表。为保持一定的起始测量力,测头与工件接触时,测量杆应有0.3~0.5mm的压缩量。

3) 测量杆上不要加油,以免油污进入表内,影响千分表的灵敏度。

4) 千分表测量杆与被测工件表面必须垂直,否则会产生误差。

5) 杠杆千分表的测量杆轴线与被测工件表面的夹角愈小,误差就愈小。如果由于测量需要,α角无法调小时(当α>15°),其测量结果应进行修正。从图5-12可知,当平面上升距离为α时,杠杆千分表摆动的距离为b,也就是杠杆千分表的读数为b,因为b>α,所以指示读数增大。具体修正计算式如下:

α=bcosa

例  用杠杆千分表测量工件时,测量杆轴线与工件表面夹角α为30°,测量读数为0.048mm,求正确测量值。

解  α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)

杠杆千分表

检验车床主轴轴向窜动量时,在主轴锥孔内插入一根短锥检验棒,在检验棒中心孔放一颗钢珠,将千分表固定在车床 上,使千分表平测头顶在钢珠上(图5-15 位置A),沿主轴轴线加一力F,旋转主轴 进行检验,千分表读数的最大差值,就是主轴轴向窜动的误差。

杠杆百分表

车床主轴轴肩支承面跳动的检验时, 将千分表固定在车床上使其测头顶在主轴轴 肩支承面靠近边缘处(图5-15位置B),沿主 轴轴线加一力F,旋转主轴检验。千分表的 最大读数差值,就是主轴轴肩支承面的跳动误差。

检验主轴的轴向窜动和轴肩支承面跳动时外加一轴向力F,是为了消除主轴轴承轴向间隙对测量结果的影响。其大小一般等于1/2~1倍主轴重量。

三丰杠杆千分表使用方法由思诚资源网提供,有需要可以了解三丰量具价格
