内径百分表传动杠杆端磨损的修理

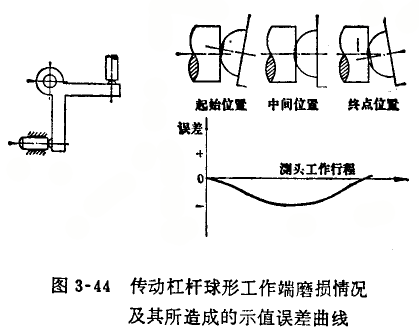

图3-44是传动杠杆球形工作端的磨损情况及其所造成的示值误差曲线。

磨损部位通常在与活动测头经常接触的地方。磨损特点是使球形端面上出现一个小平面。这时，在活动测头工作行程的起始段上示值误差较小；行程的中间位置上，由于球形端面磨损较多，就会出现较大的负误差；行程接近于终点位置时．示值误差又逐渐减小，并趋近于零。由此可知传动杠杆接触端磨损所造成的示值误差特征，与活动测头和中间传动杆端面磨损相似．其误差曲线也呈过渡圆滑的下陷。

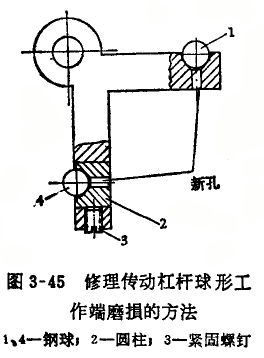

由于活动测头、中间传动杆的端面和传动杠杆的工作端同时受到磨损，磨损部位位于活动测头行程的同一尺寸段上，故这两种误差总是迭加在一起的。修理时，如果用研磨活动测头和中间传动杆端面的方法仍不能消除此误差，则应修理传动杠杆的工作端。方法是:将传动杠杆取下，用直径为1—1.2毫米的钻头在杠杆上钢球背面钻孔(图3—45)，然后用小冲头通过小孔将钢球冲松，将钢球翻转，再用弧形刃口冲头或环形刃口冲头缩孔，将钢球挤紧。钢球经多次翻转后应配换新钢球。

对于刀口形工作端的传动江杆，磨损后的工作端将变成一个窄平面，误差曲线也是过渡圆滑的下陷曲线。这时可在研磨平板上修研工作端刃口。研磨工作应结合下述不等臂性误差的修理进行。
