内径百分表活动测头的修理

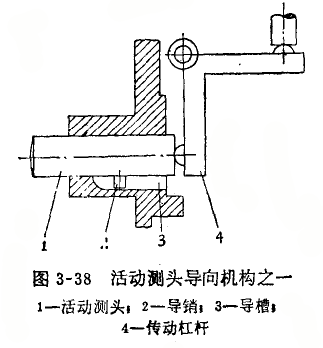

活动测头在导孔中转动时，会使测头的平端面与传动杠杆的接触位置变动，从而引起示值变化。多数内径百分表在结构上都有控制活动测头转动的导向机构。图3—38是北量生产的内径百分表的导向机构。在活动测头上装有一个导销2，导槽加工在导孔的内壁上，它的—端不通，不是用以限定活动测头的行程。

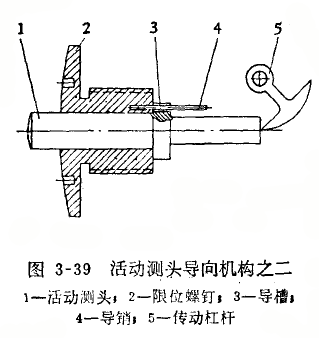

图3—39是安亭仪表厂生产的内径百分表的导向机构。在活动测头1的凸缘上有一个导槽3，限位螺钉2上装有一个导销4。测量工作中，依靠导销和导槽的精密配合防止活动测头的转动。

使用中的内径百分表，由于导销和导槽磨损，配合间隙增大，活动测头则发生转动．他用中和修理后的内径百分表，用手转动活动测头时，若示值变化超过5微米，则应进行修理。对于图3—38所示结构，由于导槽不是通槽，修理较困难，所以主要用修理和配换导销的方法来消除测头转动。如果销子磨损不严重，可用榔头砸扁一些。增大其配合尺寸；磨损严重时，则应拔去旧销，配换新销。新销用钢丝制造，固定端略措锥度，工作部分用油石修磨到与导槽配合良好。对于图3—39所示结构，由于导销很细，配换时容易将旧销拔断，这时可将残留在限位螺钉上的销子用锉刀修平(注意不要损伤限位螺钉的内端面，以免带来示值误差)，按新销尺寸在限位螺钉的内端面上另钻新孔。

有的内径百分表没有导向机构，活动测头可在导孔内转动任意角度。转动活动测头时，若示值变化超过规定要求，主要是由于活动测头的平端面磨损、锈蚀、碰伤，成平端面与中心线不垂直，可通过修磨平端面来减小示值变化。
