内径百分表的拆装和修理顺序

[原创内容] 发布于:2014-10-09 09:14:54 阅读:5593次 编辑:思诚市场部

内径百分表的拆装和修理顺序

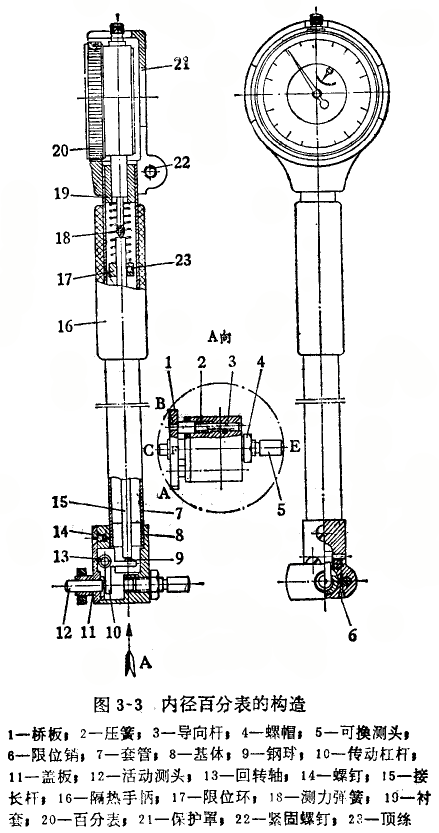

内径百分表的拆卸顺序根据其构造不同而异.现以图3—3所示内径表为例,介绍如下:

内径百分表

(1)旋松紧闹螺钉22,将保护罩21和百分表20一同取下;

(2)取下固定衬套19的螺钉,取出衬套、测力弹簧18。如果不需要调整测力,则限位环17不必取下;

(3)旋松螺帽4,取下可换测头5;

(4)拆下限位销6,桥板1就会被定位压簧2弹出;

(5)旋出三个螺钉14,取下盖板11和活动测头12;

(6)用冲头冲出回转轴13,取出传动杠杆10(回转轴略带锥度,冲击时应注意识别大小端)。

内径百分表的安装按上述相反步骤进行。安装传动杠杆时应清除回转轴上的碰伤,毛刺等缺陷,保证装配质量。

内径百分表的修理按以下顺序进化:

(1)拆卸和清洗每个零件和部件,并进行外观修理;

(2)各部分相互作用的修理;

(3)测力和定位压力的修理;

(4)活动测头、可换测头的测量面和定位护桥工作面的修理;

(5)示值变化的修理;

(6)定位护桥定中心误差的修理;

(7)示阻误差的调整与修理。

内径百分表是一种精密量具,经常拆卸会影响它的使用寿命,因此在修理工作中,除大修外,只作局部拆卸。例如修理定位护桥的定小心误差时,只将定位护桥拆下即可,其它部分小必拆卸。
