千分表柱齿轮与片齿轮配合松动的修理

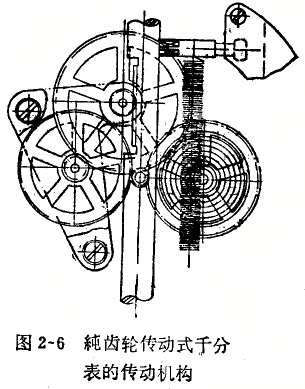

这种松动是纯齿轮传动式干分式(图2—6)的一种常见毛病,由此引起的示值变化的特征是:将测杆用力向上推,然后轻轻放下,指针不回原位,而顺时针转过一个角度;测杆向下蹾时,指针又逆时针转过一个角度,一般又回复到原来的位置。这是由于在强力推动下,柱齿轮与片齿轮发生相对位移的结果。一般情况下指针变动的范围在5格以内;松动严重时,变动可达数圈,同时游丝预紧圈数逐渐减少,预紧作用消失,示值变化显著增大。

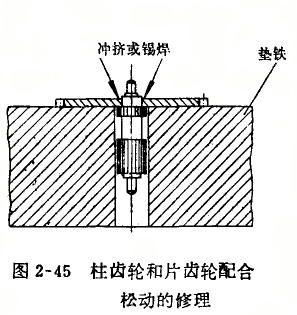

最简单的修理方法是:用弧形刃口冲子在片齿轮与轴配合缝四周冲挤(图2—45)。松动严重的,可用锡焊牢。焊接前先将缝隙处刮净,涂上氯化锌焊剂,然后用电烙铁焊接。也可事先在焊接处放上少许焊锡,用酒精灯加热,锡熔化后就会沿配合缝流动,冷却后即焊牢。
