千分表游丝错乱和松动的修理

[原创内容] 发布于:2014-10-16 09:28:22 阅读:2075次 编辑:思诚市场部

千分表游丝错乱和松动的修理

游丝错乱和与其它零件擦碰,就得不到稳定的预紧力,并使预紧力减小。游丝固定端松动,预紧力则会大大减小,甚至完全消失。

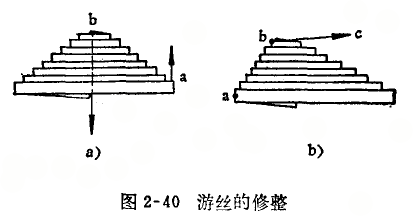

游丝错乱多半是游丝两端发生扭曲、匝间纠缠或变形,这时应将游丝外端放松,使游丝处于松驰状态,然后用两把镊子拨开扭曲或纠缠部分,矫正变形部位。变形严重时,应格游丝取下重盘。盘游丝的方法如图2—39所示,用两手各持一把镊子,以左手镊子夹持游丝内端,右手镊子夹持在离左手镊子2—3毫米处,使两镊子所夹持的中间部分向内弯曲变形,并从内圈向外围逐段进行调整。弯曲时注意使圈间距离相等。修整后的游丝应达到立着看时只能看到最外圈,看不见中间各圈。如游丝不在一个平面内,如图2-40a所示,可用两把镊子夹住a、b两点,向相反方向垂直游丝平面反复拉伸矫正;

千分表
千分表

游丝各圈不同心时,如图2-40b所示,可用一把镊子夹住a点不动,另一把镊子夹住b点,向c方向拉伸矫正。

游丝内外端的固定很重要,固定前应将游丝外端形状修整正确,使得安装后不作很大调整便能合乎要求。游丝安装后,如果与补偿齿轮不平行,则应进行调整;当齿轮转动时游丝的最高点位置不变,应调整游丝的外端根部;游丝最高点位置随补偿齿轮变动,应调整游丝的内端根部。如游丝中间高,可把外圈平行于补偿齿轮向上拉。安装并校正好的游丝,在松驰状态、预紧状态和工作情况下,应无显著偏心现象,圈间应等距,游丝平面与齿轮轴心垂直,圈与圈之间不粘连,两端固定牢靠以及不与其它零件擦碰。

配换新游丝时,尽量选用长而柔和的游丝,使作用力均匀、平稳。

千分表游丝错乱和松动的修理由思诚资源网整理编辑,你还可以了解千分表读数方法
