千分表的拆装和修理顺序

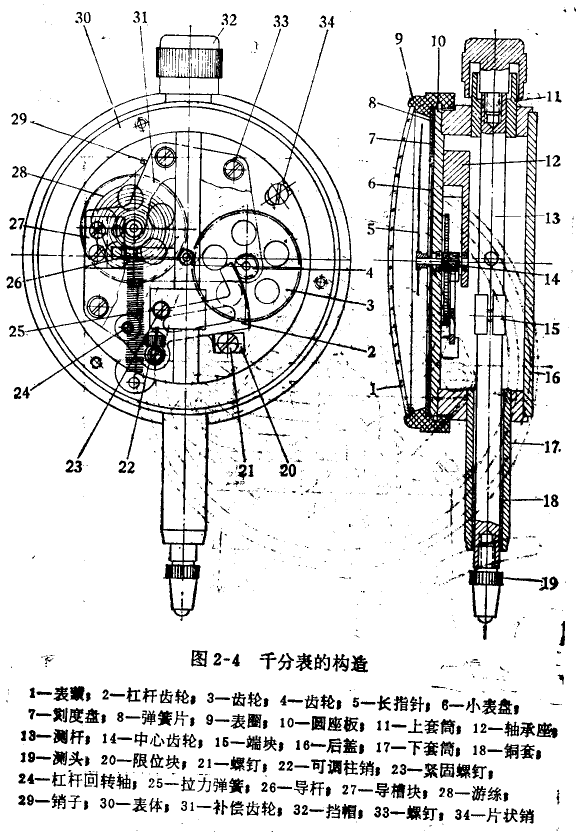

千分表的拆装方法和步骤随其结构不同而不同，现以图2-4所示千分表为例，介绍如下：

(1)拆下后盖16上的三只螺钉，卸下后盖，这时可以看清楚千分表内部结构情况。

(2)将固定片状销34的螺钉旋松，向后拉开片状销，可将表圈9连同刻度盘7、表蒙l和弹簧片8一同取下。由于表蒙直接镶嵌在表圈上，长指针不能事先拆下，所以表圈应从侧面小心取下，以免将指针弄弯或折断．

(3)刻度盘7嵌于表圈内，并用一个小销钉定位，表圈与刻度盘相对转动，需要修理时可将刻度盘取出。

(4)拆下长指针5、短指针和小刻度盘。

(5)从表的正面取下固定圆座板的三只紧固螺钉，由表体30上取下圆座板。这时已将千分表的表体部件、传动系统部件和读数装置部件分开。

(6)内测杆13上取下拉力弹簧25、挡帽32、测头19、导杆26，旋松端块15上的紧固螺钉．将测杆由导孔抽出。

(7)旋出导槽块27上的两只螺钉，取下导槽块。拔出销子29，放松游丝28的外端。将固定轴承座12的三只螺钉33拆下，由圆座板上取下轴承座，这时可取下杠杆齿轮2、齿轮8、中心齿轮14和补偿齿轮31.最后旋出螺钉21，取下限位块20，至此，千分表全部拆卸完毕。

在修理工作中．常常只将需要修理的有关部分拆开即可，而不必全部拆卸，以免增加工作量和给调整工作带来麻烦，例如可调柱销22和端块15，若无必要，则不应拆卸。

千分表的修理一般按三个部件分别进行，先修理表体部件，再修传动系统部件和读数装置部件；最后进行装配。具体修理顺序如下：

(1)拆卸和清洗各个零件和部件，并进行外观修整；

(2)各部分相互作用的修理；

(3)测力的修理；

(4)示值稳定性的修理；

(5)示值误差的调整与修理。
