千分表的外观修理

千分表的外观修理主要有以下几项：

(1)外观修整和清洗；

(2)刻度盘的修整和复制；

(3)表蒙的修理和制作

(4)其它零件明显损坏的修理。

一、外观修整和清洗

外观缺陷如锈蚀、划痕、碰伤等，多由于保管和使用不当引起．锈蚀用浸油砂布清除，但注意不要损伤喷漆或镀层表面．漆层脱落，可用同色漆修补．碰伤部位的毛刺、凸起用细锉、油石修磨。

周期检定中的千分表，大部分的工作量是清洗和加油。一般情况下，只要把后盖、表圈和刻度盘取下，将表体和机芯放在120号汽油内清洗干净即可。清洗时，一边推动测杆一边摇动干分表；也可用注射器喷洗机芯内各零件，但应注意防止游丝变形。洗净后用皮老虎将机芯内的汽油吹干，然后在各轴孔中用注射器注入少量表油，以便润滑，也可有效地消除千分表工作时的噪音。但用油不宜过多，一滴油一般可供2-3块千分表使用。侧杆、齿轮、齿条、游丝上忌用油。

机芯内油污较多和需要大修的千分表，可将齿条和齿轮卸下，用毛刷在汽油中清洗。

二、刻度盘的修整和复制

刻度盘刻线不清、断线、数字和标记模糊或脱落时，可用鸭嘴笔蘸黑喷漆按原来的线型、字型描出．刻度盘忌用酒精或汽油揩擦。表面不洁时，可用棉花蘸肥皂水擦洗。

刻度盘损坏严重，又找不到配件时，可用照相和油墨落样法晒制新盘。如果需要量很少，可采用直接照相的方法复制。方法是：借用一只完好的同型号刻度盘，以1：1翻拍成照片，然后细心揭去照片的纸基，将一层薄薄的照片用鹅牌胶贴在表盘上。粘贴后，纸面不应起皱。

三、表蒙的修理和制作

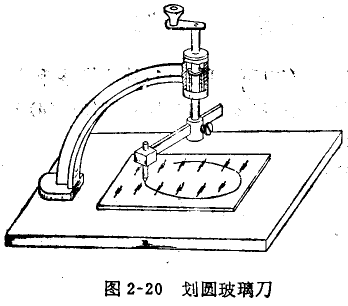

千分表表蒙用普通玻璃或有机玻璃制成．表蒙玻璃治污后，可用牙膏擦磨．玻璃擦毛了，可用煤油调和红粉(氧化铁)涂在牛皮上抛光。如玻璃破裂或有粗大划底则应配换新表蒙。普通玻璃表蒙用图2-20所示的划圆玻璃刀裁制。有机玻璃表蒙一般为凸形，可用1毫米厚透明有机玻璃在图2-21所示工具中压制。此工具的形状与小型手动压力机相似。装上各种附件后还可作其他用途。

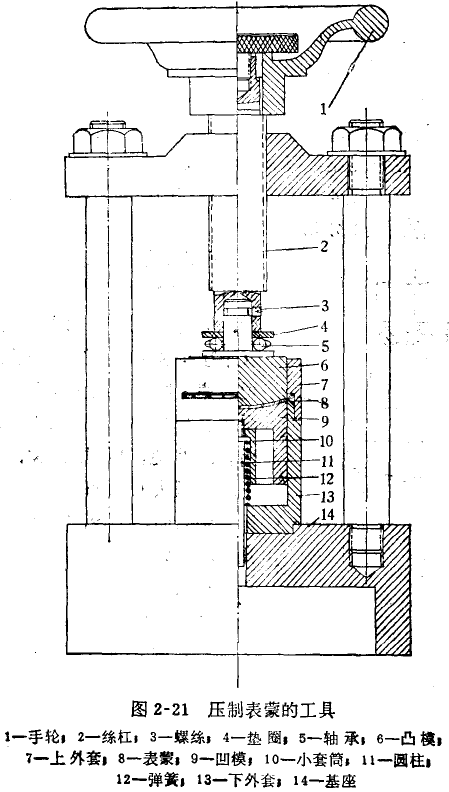

压制表蒙时，将附件（模具）的下外套13放在基座14上，下外套中装有凹模9，凸模6装在上外套7中，其上端用螺丝3与丝杠2相连，模具安装好后，把裁制成条形的有机玻璃放在热水中加热变软，然后由上外套的窄缝中送入模具．转动手轮1，带动丝杠2，将有机玻璃压紧。由于下外套上端制成环形刃口，继续加压后有机玻璃的周围多余部分被切掉，即压制成凸形表蒙8．表蒙外径应稍大于千分表表圈内径，以保证嵌配后的密封性。

小套筒16和圆柱l1固定在凹模9上，弹簧12用来托起凹模，并将压制好的表蒙送出。

为了避免凸模随丝杠转动，划伤表蒙，丝杠2与凸模6通过螺丝3活动连结，以保证丝杠转动时凸模只能上下移动。轴承5和垫圈4用来减小丝杠与凸模间的摩擦，凹模和凸模的工作面应十分光洁。

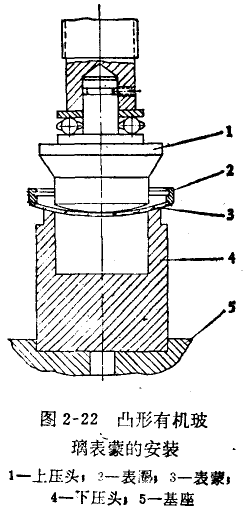

凸形有机玻璃表蒙的安装，也可在图2—21所示工具上进行，但需换用图2—22所示附件(上压头和下压头)。安装时，把表蒙3放在下压头4上，用手拿住表圈2套在上压头1上，然后转动手轮，压住表蒙。由于上下压头工作面的曲率半径小于表蒙的曲率半径，在压力的作用下，表蒙向中心收缩，直径变小并进入表圈，除去压力后，表蒙就紧紧地嵌在表圈内。

四、测头的修理

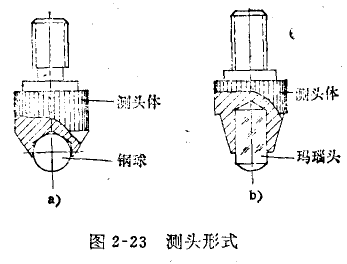

图2-23是常见的测头形式。测头的修理方法可参考下面测帽的修理方法：

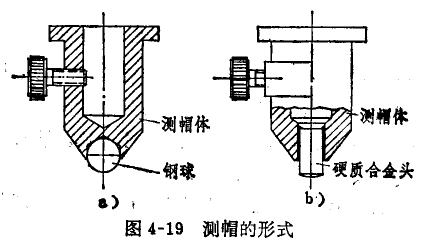

图4-19是常见的两种测帽的形式。对于图4—19a所示测帽，钢球磨损后，可将测帽夹持在垫有钢皮钳口的台钳上，用冲头和小锤冲击钢球的侧面，使磨损的部分翻转到里面。钢球翻转转后，用带孔圆冲子扶紧。夹持测帽时，为了防止测帽变形，可在测帽的孔中紧紧地装入一个圆棒。若钢球不易松动，可在测帽孔底钻一小通孔(1.2—1.5毫米)，用钢钎从孔中将钢球顶出，然后翻转安装．钢球多次翻转后应配换新钢球。

对于图4—19b所示的镶有硬质合金头的测帽，修理时可将测帽装夹在车床或钻床上，用研磨器和人造金刚石研磨膏研磨和抛光。研磨器用铸铁板制成，板上用钢球压一圆形凹窝．镶有人造宝石的球面测头也可用此法修研。
