内径百分表规格、使用方法和读数

内径百分表规格

内径百分表的分度值为0.0lmm其测量范围有6—10mm、10—18mm、18—35mm、35—50mm，50—100mm、100—160mm、160一250mm、250一450mm等，各种规格的内径百分表均附有成套的可换测头，可按测量尺寸自行选择。

内径百分表使用方法和读数

(1)用外径千分尺定尺寸：由于内径百分表是一件用于比较测量的量具，因此它测量时的基本尺寸是由其他量具提供的，按测量时的精度要求，为其提供尺寸的量具为：外径干分尺、环规和量块及量块附件的组合体。在机械加工车间里最好找的是外径千分尺，所以通常用千分尺定基本尺寸。

(2)选择固定测杆：将固定测杆安装在表体上，这时测量端的长度应比外径干分尺上的基本尺寸长0.5一lmm，可将内径百分表的测量端放到外径干分尺两测量面间比一下，然后将螺母锁紧，把固定测杆固定(还有一种固定测杆是利用台阶面来定位的就不带螺母)。

(3)装上百分表并使百分表压缩lmm：将检查合格的百分表装进弹簧夹头内，用紧固螺钉压紧弹簧夹头，夹紧力不能过大，以免将百分表测杆夹死。压缩百分表1mm的目的：其一，是为了使百分表有一定的起始力；其二，起到提示作用，此时的百分表与推杆已经接触。

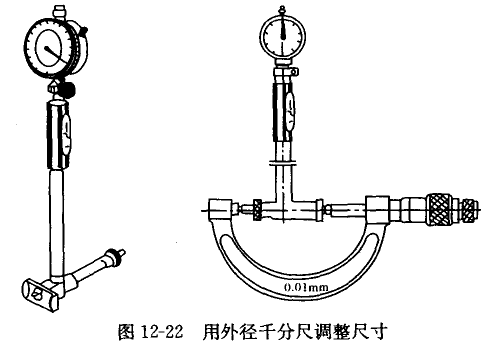

(4)用内径百分表与外径千分尺对零位：手握手柄将内径百分表测量端放人外径干分尺两测量面间，左右摆动直管，找到最小值，找到最小值后停止摆动，另一只手去转动表圈使表盘上的零刻线与指针重合，重合后记住毫米指针所处的位置。这时指针与毫米指针所处的位置就是外径干分尺的尺寸反映到百分表上的具体位置，如图12—22所示。

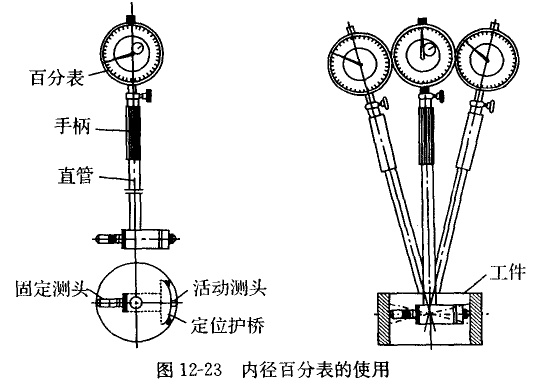

(5)测量：将测量端倾斜放入被测孔内，定位护桥这边先进，再按压定位护桥将固定侧杆这边放入，测量端放入孔内后将内径百分表竖直，然后左右摆动直管，使内径百分表在轴向上找到最小值，即为孔的直径。对于两平行平面间的距离，应在上下、左右方向上都找到最小值，如图12—23所示。在加工工件时，开始的测量都是由游标卡尺来完成，只有接近最终的加工尺寸时，才用内径百分表去测量。

(6)读数：被测尺寸的读数值，应等于调整尺寸与百分表示值的代数和。测量时指针与毫米指针都回到对零位时的位置，读数值正好是干分尺上的那个尺寸，如果没有回到对零位的位置上，那就以零位这点为分界线，处在顺时针方向时为“负”，处在逆时针方向为“正”。
