游标卡尺测量工件的步骤及使用方法

1.检查游标卡尺

①松开紧固螺钉。

②用棉纱将滑动面与测量面擦干净并检查有无缺陷。

③将两卡爪合拢,对着光检查内卡和外卡是否有间隙;检查主尺与副尺刻度线是否对齐。

2.测量长度、宽度

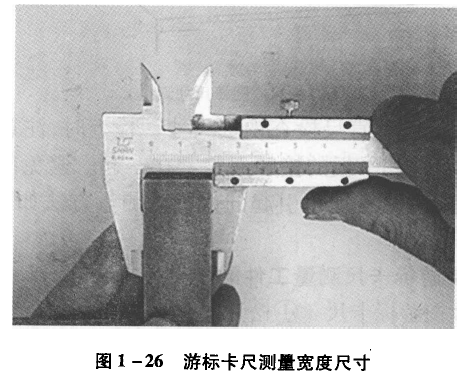

如图l—26所示。

游标卡尺

①将工件放在外量爪之间。

②左手拿住主尺卡爪,右手大拇指、食指拿副尺卡爪,滑动副尺,使工件与卡爪接触不紧不松,再用右手拧紧固定螺钉。然后取下读数。

③对于小工件,可以用左手直接拿着工件.右手操作滑动副尺,直接读数。

3.测量工件的外径

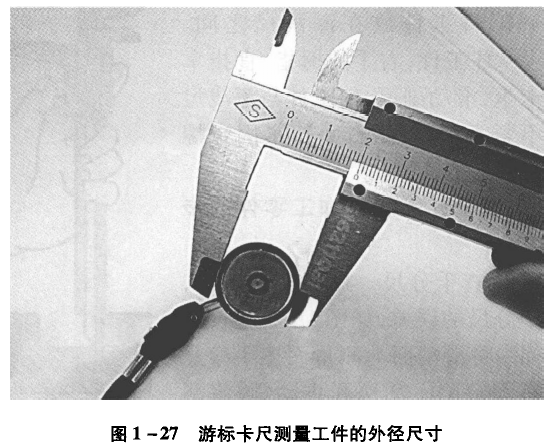

如图1—27所示。

游标卡尺

①将工件放在外量爪之间。

②左手拿住主尺卡爪,右手的拇指、食指拿副尺卡爪,滑动副尺,使工件与卡爪接触不紧不松,再用右手拧紧固定螺钉。然后取下读数。

4.测量工件的内径

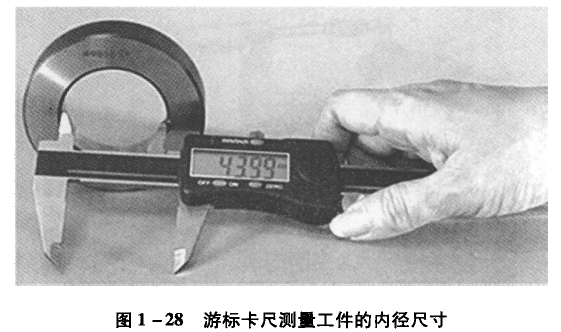

如图1—28所示。

游标卡尺

①将工件放在内量爪之间。

②左手拿住工件,右手的大拇指、食指拿副尺卡爪,滑动副尺,使工件与卡爪接触不紧不松;然后,取下游标卡尺,再用右手拧紧固定螺钉。然后读数。

5.测量工件的深度

如图1—29所示。

游标卡尺

①将工件放在探浅尺之间。

②左手拿住工件,右手的拇指、食指拿副尺卡爪,滑动副尺,使工件与深浅尺接触不紧不松,再用右手拧紧固定螺钉。然后取下读数。

游标卡尺测量工件的步骤及使用方法由思诚资源网提供,你还可以了解游标卡尺的价格
