千分表检测工件的读数及使用方法

[原创内容] 发布于:2014-09-11 09:49:41 阅读:5760次 编辑:思诚市场部

千分表检测工件的读数及使用方法

概述:

千分表是一种精度较高的量具,它只能测出相对数值,不能测出绝对数值,主要用于测量形状和位置误差,也可用于机床上安装工件时的精密找正。

1.干分表的结构与原理

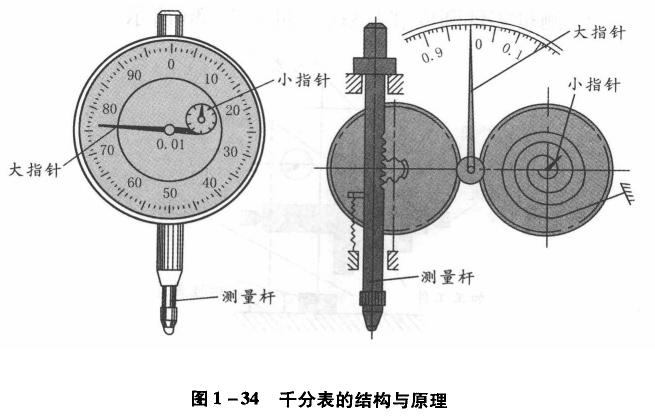

千分表的结构原理如图1—34所示。当测量杆向上或向下移动lmm时,通过齿轮传动系统带动大指针转一圈,小指针转一格。刻度盘在圆周上有100个等分格,各格的读数值为0.01mm。小指针每格读数为1mm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动,以便测量时大指针对准零刻线。

千分表

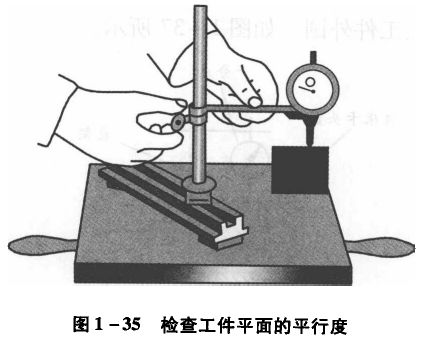

2.检查平面度、平行度和直线度等形位误差

如图1—34所示。干分表的读数准确度为0.01mm。千分表的读数方法为:先读小指针转过的刻度线(即毫米整数),再读大指针转过的刻度线(即小数部分),并乘以0.01,然后两者相加,即得到所测量的数值。

千分表

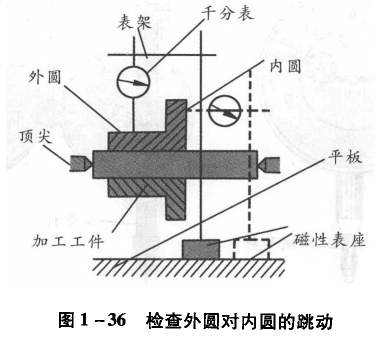

3.测量零件圆度、圆跳动,如图1-36所示。

千分表

4.找正工件外圆,如图1-37所示。

千分表检测工件的读数及使用方法由思诚资源网提供,你还可以了解千分表价格
