千分表结构及应用

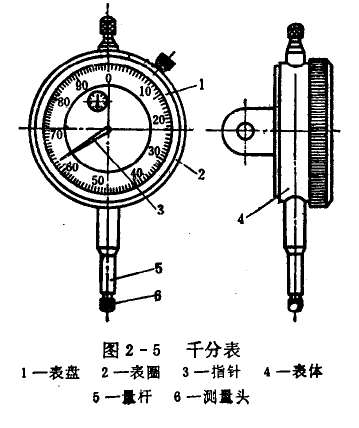

千分表（图2-5）常用来精密测量零件表面的平直度、零件的平行平面的平行度以及圆柱零件的椭圆度、偏心度等。千分表的测量范围有0-3,0-5,0-10毫米三种。
测量时，当测量头触及零件被测表面后，量杆能上下移动，量杆每移动1毫米，指针即转动一整周，表盘上把圆周均匀刻成100等份，因此每等份为0.01毫米。

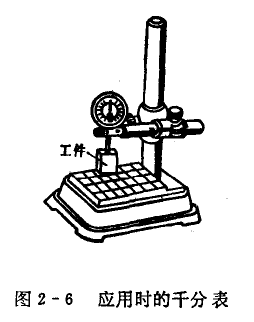

在检验零件时，应使用附有平台的千分表支持架，千分表和千分表支持架及工作位置示意图为2-6。
把零件放在平台上，使千分表的测量头压到被测零件的表面，再转动表圈，使指针对准刻度盘的零位，然后移动千分表（或零件），来测量零件的平整度或平行度。
用千分表检验轴时，把轴装在V形铁上，使千分表的测量头压到轴的表面，用手转动轴，由千分表指针的偏转格数，就可以读出轴的偏心数值和椭圆度。
