普通游标卡尺的使用

(一)使用前应做到：

1.按所测工件的部位及尺寸，正确合理地选择卡尺的种类与规格。选好后，先检查它的外观，看是否有影响使用的表面缺陷，再轻轻拉动尺框，用于劲试验卡尺的相互作用。

2.轻轻推合尺框，使尺框与主尺两量面达到手感接触，再用肉眼观察量面间的间隙，观察时不应有明显的透光现象。

3.检查零位：量面推合后，游标尺与主尺二者零位应重合，无论尺框是否紧固，均应重合零位。如有不对，应进行调整。调后要复检。

(二)使用当中，应当做到：

1.测量外尺寸时，拉开卡尺的两个量爪，卡入工件的所测部位；测量内尺寸时，使两个量爪插入工件所测部位内，再推动或拉动尺框，使量面与工件轻轻接触。切不可预先凋好量面尺寸，强制性地去卡工件。

2.测量力要适当，力大会造成尺框倾斜，引起测量误差。力过小，卡爪与工件接触不好，也测量不准。用带微动主体的卡尺测量工件时，应通过微动主体的微调去接触工件，再紧住尺框，然后把卡尺滑出进行读数。如果尺框不紧固就抽出卡尺．则会出现量爪被刮动的现象。

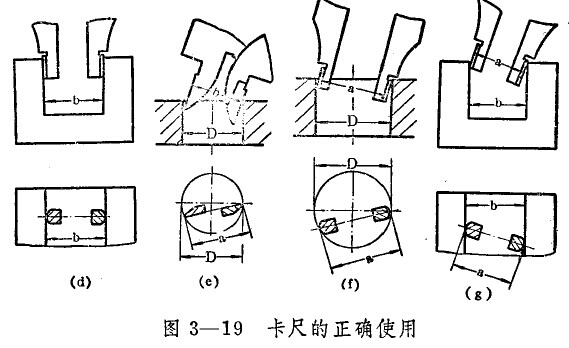

3.采用圆柱状内量爪测量时，要注意内量爪的实际尺寸(最好先用千分尺实例)，再去测内尺寸。然后将所测结果加上内量爪尺寸。测内孔，应使量爪的测量线通过孔心，取其最大值(直径)，见图3—19  a、b。测内槽时，使测量线垂直于槽壁，取最小值(图3—19  c、a)。图3—19e、f、g各图为不合理的测量方式。

4.用带深度尺的卡尺测孔深或高度时；应使测量基面与工件接触充分，测量线应与刻线平行，不可倾斜。测取的尺寸，应将尺框紧住后再读数。

5.用大规格卡尺时，要注意温度的影响。为消除或减少温度误差，应使卡尺与工件经过等温处理后再行测量。测不同材质时，如铝、钢合金的工件，应进行修正计算。

6.规格不同的卡尺，其用法也互有差异。使用小卡尺(125或150毫米卡尺)时，是左手拿工件，右手拿尺卡测工件，在所测位置取尺寸读数。中等规格卡尺(200或300毫米)，是左手捏住主尺量爪头部，右于推拉和调整尺框去接触工件，多半在工件上直接读数。

大型卡尺(1000毫米以上)需两人同时操作。测量中使两量爪向下，最好能在主尺导向面上架设2—3个支承点。这样，卡尺的变形量才能最小，读数才准确。

7.旋转中的工件，不许用卡尺进行测量。工件表面有毛刺、铁屑或磕碰外伤，应清除后再测量。更不允许用卡尺钩除铁屑。用后的卡尺要擦净放入盒内。如放置较久，可在尺面上涂一薄层无酸性的油脂，以免受潮生锈。
