百分表结构原理与读数方法

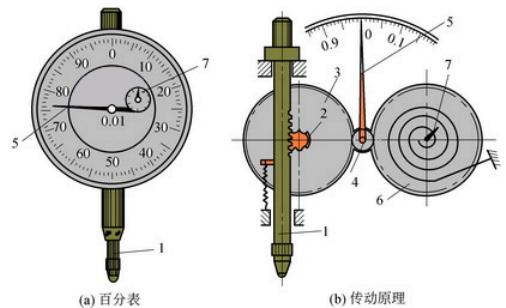

百分表是一种精度较高的比较量具,它只能测出相对数值,不能测出绝对数值,主要用于测量形状和位置误差,也可用于机床上安装工件时的精密找正。百分表的读数准确度为 0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时,通过齿轮传动系统带动大指针5转一圈,小指针7转一格。刻度盘在圆周上有100个等分格,各格的读数值为0.01mm。小指针每格读数为l rnm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动,以便测量时大指针对准零刻线。
