内径百分表使用图解
内径百分表使用图解1

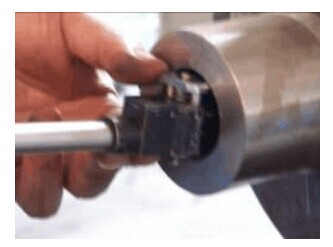

文字说明：内径百分表测量孔径是一种相对的测量方法。测量前应根据被测孔径的尺寸大小，在千分尺或环规上调整好尺寸后才能进行测量。所以在内径百分表上的数值是被测孔径尺寸与标准孔径尺寸之差。它的测量范围分为：10～18、18～35、35～50、50～100、100～160、160～250、250～450。
内径百分表使用图解2

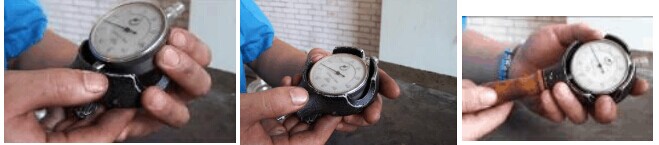

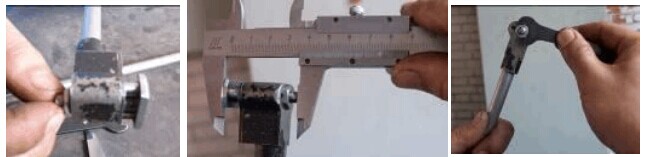

文字说明：首先根据被测孔径的公称尺寸，选择内径百分表的测量范围；把百分表的装夹套筒擦净，小心地装进表架的弹性卡头中，并 使表的指针转过半圈左右（0.5mm），俗称“压表”，用锁母紧固弹性卡头，将百分表锁住。注意，拧紧锁母时，用力适中，以防止将百分表的套筒卡变形。根据被测孔径的公称尺寸，选取一个相应尺寸的可换测头，并装到表杆上，其伸出的长度可以调节，用卡尺调整到两测头（活动测量头）之间的长度尺寸比被测孔径的公称尺寸大0.5mm左右，并紧固可换测头。
内径百分表使用图解3

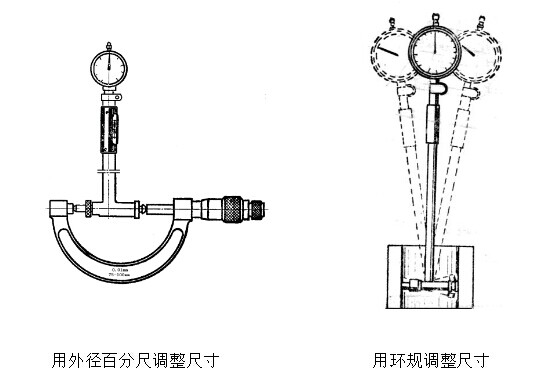

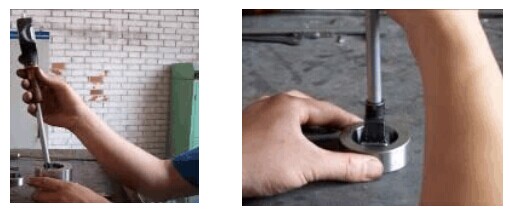

文字说明：根据被测量尺寸，选取校对环规，（当没环规时，也可以用外 径千分尺）校对百分表的“0”位。 校对“0”位的方法 分别将测头、定位护桥和环规的工作面擦净后用手按动几次活动测头，检查百分表的灵敏度和示值变动量。符合要求时即可进行校对“0”位操作。用左手握住表杆手柄部位，右手按下定位护桥，把活动测头压下，放入环规内。活动测头放入环规后，前后摆动手并将固定侧头压入校对环规内，并摆动几次找出指针的拐点（即百分表指针旋转方向变化的那一点），转动百分表刻度盘，使“0”线与指针的“拐点”处重合。然后再摆动几次表杆，以确定“0”位是否已校对准确。
内径百分表使用图解4
内径百分表使用图解5

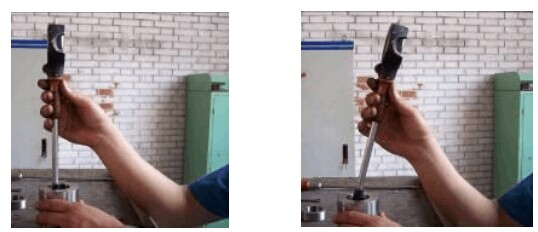

文字说明：测量时，操作内径百分表的方法与校对其“0”位的方法相同，把测头放入被测孔内后（注：用左手指将活动测量头压下，放入被测孔内），轻轻前后摆动几次，观察指针的拐点位置。如果指针恰好在“0”位处拐回，则说明被测孔径与校对环规的孔径相等，当指针顺时针（俗称：升表）方向转动超过“0”位时，则说明被测孔径小于校对环规的孔径。当指针逆时针（俗称：降表）方向转动未到“0”位，则说明被测孔径大于校对环规的孔径。
内径百分表使用图解6

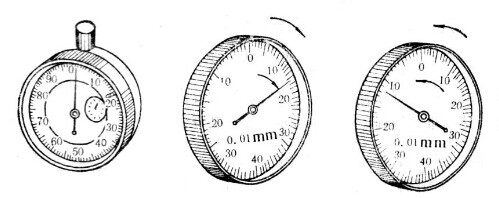

文字说明：测量时，用环规校对的“0”位刻线是读数的基准。指针的拐点位置，不是在“0”位的左边，就是在“0”位的右边，读数时要认真仔细，不要把正、负值搞错。
内径百分表使用图解7
文字说明：a、 孔的圆度测量 如果要测量孔的圆度，应在孔的同一径向截面内的几个不同方向上测量 b、 孔的圆柱度测量 如果要测量孔的圆柱度，应在孔的几个径向截面内（上、中、下）测量 c、 误差值 所测量的最大读数值与最小读数值之差的一半，即为圆度及圆柱度误差。
