深度游标卡尺正确的使用方法

[原创内容] 发布于:2014-07-26 14:54:46 阅读:6865次 编辑:思诚市场部

深度游标卡尺正确的使用方法

摘要

深度游标卡尺是属于游标卡尺类的一种,是一种用游标读数的深度量尺,主要用于测量凹槽或孔的深度、梯形工件的梯层高度、长度等。

深度游标卡尺的常见量程

0~100mm、0~150mm、0~300mm、0~500mm常见精度:0.02mm、0.01mm(由游标上分度格数决定)

深度游标卡尺的使用方法

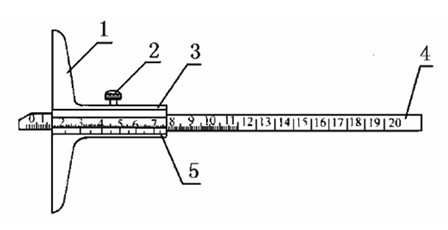

深度游标卡尺如下图所示,用于测量零件的深度尺寸或台阶高低和槽的深度。如测量内孔深度时应把基座的端面紧靠在被测孔的端面上,使尺身与被测孔的中心线平行,伸入尺身,则尺身端面至基座端面之间的距离,就是被测零件的深度尺寸。它的读数方法和游标卡尺完全一样。

深度游标卡尺
深度游标卡尺
1-测量基座;2-紧固螺钉;3-尺框;4-尺身;5-游标。

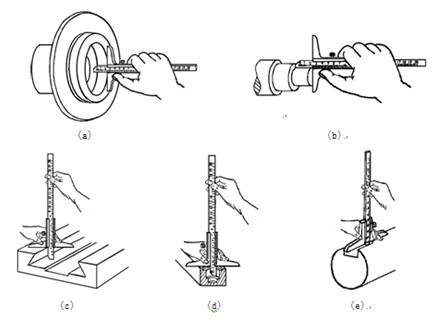

测量时,先把测量基座轻轻压在工件的基准面上,两个端面必须接触工件的基准面,如下图(a) 所示。测量轴类等台阶时,测量基座的端面一定要压紧在基准面,下图(b)(c) 所示,再移动尺身,直到尺身的端面接触到工件的量面(台阶面)上,然后用紧固螺钉固定尺框,提起卡尺,读出深度尺寸。多台阶小直径的内孔深度测量,要注意尺身的端面是否在要测量的台阶上,下图(d)所示 。当基准面是曲线时,如下图(e) ,测量基座的端面必须放在曲线的最高点上,测量出的深度尺寸才是工件的实际尺寸,否则会出现测量误差。

深度游标卡尺
 深度游标卡尺的使用方法

使用注意事项

1.测量前,应将被测量表面擦干净,以免灰尘、杂质磨损量具。

2.卡尺的测量基座和尺身端面应垂直于被测表面并贴合紧密,不得歪斜,否则会造成测量结果不准。

3.应在足够的光线下读数,两眼的视线与卡尺的刻线表面垂直,以减小读数误差。

4.在机床上测量零件时,要等零件完全停稳后进行,否则不但使量具的测量面过早磨损而失去精度,且会造成事故。

5.测量沟槽深度或当其他基准面是曲线时 ,测量基座的端面必须放在曲线的最高点上,测量出的深度尺寸才是工件的实际尺寸,否则会出现测量误差。

6.用深度游标卡尺测量零件时,不允许过分地施加压力,所用压力应使测量基座刚好接触零件基准表面,尺身刚好接触测量平面。如果测量压力过大,不但会使尺身弯曲,或基座磨损,还使测量得的尺寸不准确。

7.为减小测量误差,适当增加测量次数,并取其平均值。即在零件的同一基准面上的不同方向进行测量。

8.测量温度要适宜,刚加工完的工件由于温度较高不能马上测量,须等工件冷却至室温后,否则测量误差太大。

深度游标卡尺正确的使用方法由思诚资源网提供,游标卡尺首选思诚资源网。
