影像测量仪技术基础之基本结构

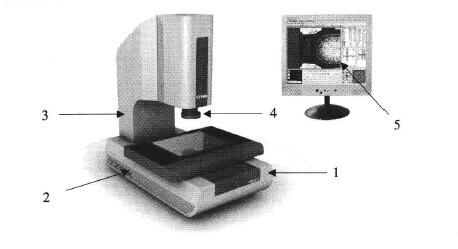

影像测量仪一般由机械主题、标尺系统、影像探测系统、驱动控制系统以及影像测量软件等几大部分组成,如下图所示:

影像测量仪
1.机械主题2.标尺系统3.驱动控制系统4.影像探测系统5.影像测量软件

1.机械主体

  机械主体是影像测量仪的主体组成部分,由结构型式、导轨和传动机构等构成,为了平衡Z轴的重量有时还需加入平衡部件。结构型式是影像测量仪的主体部分,一般由工作台、立柱或桥框、壳体构成。测量仪的工作台在导轨上运动,导轨一般采用滚动导轨、滑动导轨或气浮导轨。传动机构一般包括丝杠、光杠、齿形带、齿轮齿条等不同形式。

2.标尺系统

  标尺系统是决定影像测量仪精度的重要部件。影像测量仪的标尺系统一般采用光栅尺为位移传感器,有的测量仪还带有数显电气装置。

3.影像探测系统

    影像探测系统是影像测量仪区别于普通坐标测量机的关键部分。该系统安装在机械主体的Z轴上,利用Z轴的上下移动来调整高度位置。采集图像数据的好坏直接影响到影像测量仪的测量精度和重复性,因此影像探测系统的作用不可忽视。

    影像探测系统一般由照明装置、镜头、图像传感器和图像采集卡等部分组成。影像测量仪一般提供表面光、轮廓光、同轴光三种照明方式。影像测量仪中使用的镜头通常是一个单目的显微镜头,可以通过控制系统调整成像的放大倍率。图像传感器一般采用CCD即电荷耦合器件( Charge Coupled Device),它采集图像并转化为电子信号,传给图像采集卡作进一步处理。

4.驱动控制系统

    驱动控制系统是联系影像测量仪硬件和软件的纽带,是推动和控制影像测量仪运动的部件。尤其是在自动影像测量仪中,包括电子、机械以及光学部件等都需要用到电子控制。驱动控制系统一般由驱动电机和一些控制板卡组成,驱动电机提供动力,控制板卡则负责发送控制命令。驱动控制系统的主要劝能包括:机台XYZ轴的运动控制、读取XYZ轴的坐标、控制镜头的变倍、调节光源的开关与亮度、实时监控影像测量仪的状态等。

5.影像测量软件

    影像测量软件可以根据输入的工件影像进行各种几何量的测量。不同生产厂家的测量软件的开发思路不同,导致其使用流程、功能也各有差异。但这些测量软件都应该能满足基本的测量功能,如几何量测量、图像处理分析、自动编程控制、机台控制等,以及高级的功能如统计分析等。此外,测量软件还应该能够输入输出图纸数据,输出测量报告。另外,一些厂商根据客户的需求还可以提供特定的功能,如天准Vispec影像测量软件能够提供图纸比对、全景扫描等功能,以及为计量行业专门开发的试验筛自动校准、半径样板自动校准等功能。

影像测量仪技术基础之基本结构信息由思诚资源网提供,TTC影像测量仪首选思诚资源网。
