游标卡尺测量原理

[原创内容] 发布于:2014-06-20 10:34:17 阅读:4471次 编辑:思诚市场部

游标卡尺测量原理

(以十分度为例)

游标卡尺

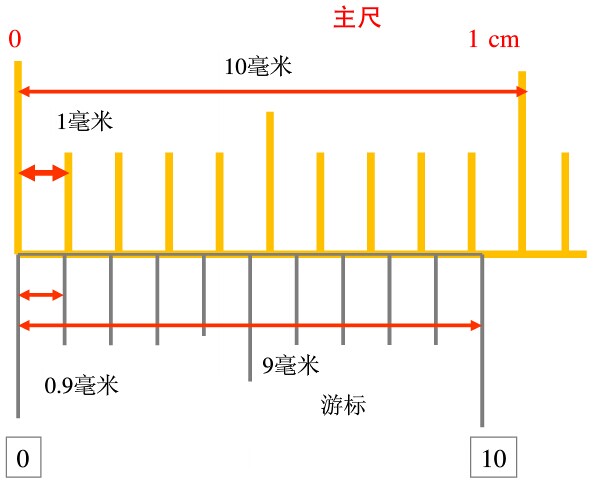

主尺上的最小分度是1毫米,游标上有10个等分度,总长为主尺上的9毫米,则游标上每一个分度为0.9毫米,主尺上一个刻度与游标上的一个刻度相差0.1mm.

游标卡尺

主尺上的 1个最小分度与游标上1个分度相差为多少呢?

游标卡尺

当被测量的物体长度为零时,游标上的哪一根刻度线与主尺刻度线相重合呢?

游标卡尺

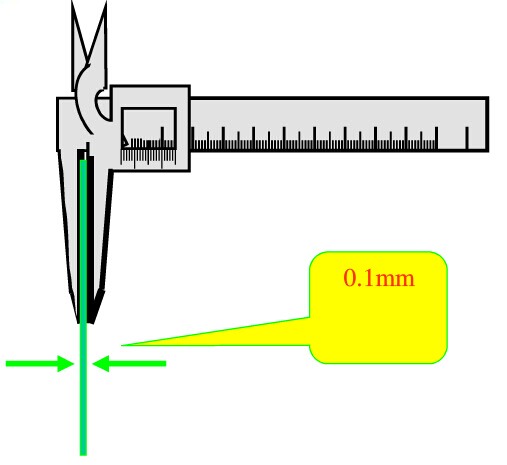

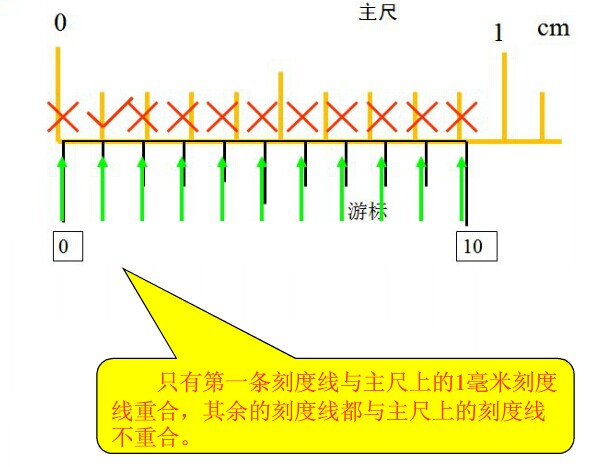

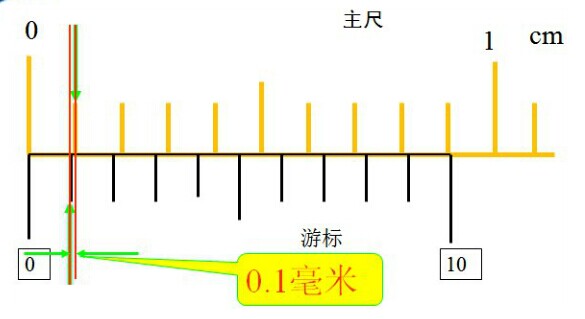

当被测量的物体厚度为0.1mm时,游标上哪一根刻度线与主尺上刻度线相重合呢?

游标卡尺

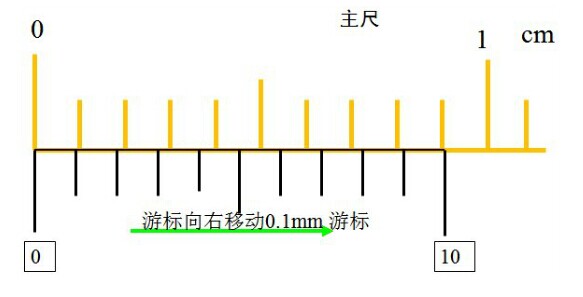

当被测量的物体厚度为0.1mm时,主尺的哪一根刻度线与游标上刻度线相重合?

游标卡尺

当被测量的物体厚度为0.1mm时,主尺上的哪一根刻度线与游标上刻度线相重合呢?

游标卡尺

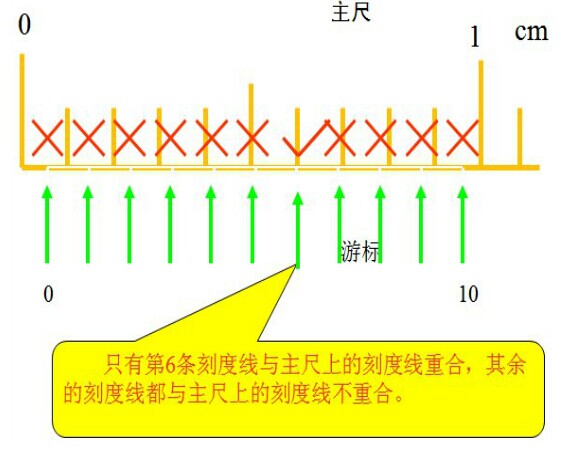

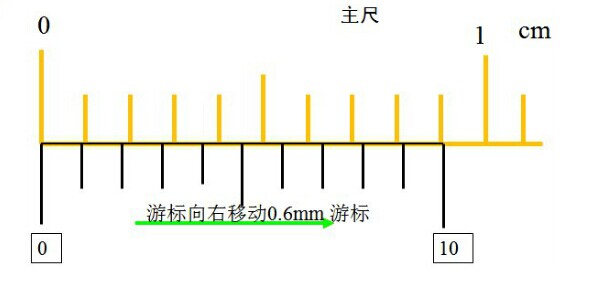

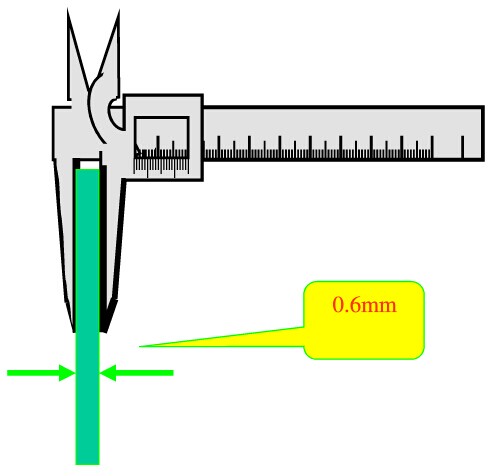

当被测量的物体厚度为0.6mm时,游标上的哪一根刻度线与主尺上刻度线相重合呢?

游标卡尺

当被测量的物体厚度为0.6mm时,主尺上的哪一根刻度线与游标上刻度线相重合呢?

游标卡尺

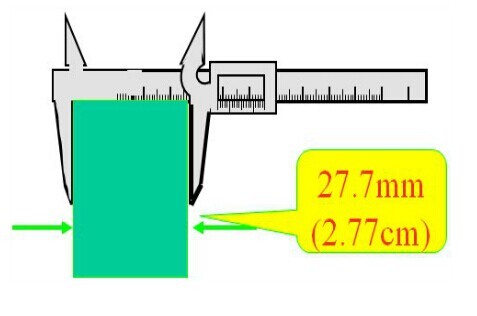

当被测量的物体厚度为27.7mm(2.77cm)时,主尺上的哪一根刻度线与游标上刻度线相重合呢?

游标卡尺

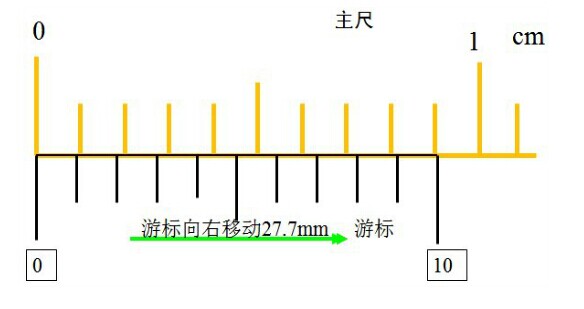

当被测量的物体厚度为27.7mm(2.77cm)时,主尺上的哪一根刻度线与游标上刻度线相重合呢?

游标卡尺

当被测量的物体厚度为27.7mm(2.77cm)时,主尺上的哪一根刻度线与游标上刻度线相重合呢?

游标卡尺测量原理总结:

游标尺上只有10个分格,是将主尺上的9个分格10等分而成,由此游标尺上的一个分格的间隔等于主尺一个分格的。

如果主尺每分格为1mm,则被测物体的长度为7.6mm。

使用游标卡尺进行测量时,读数分为两步:

(1)从游标零线位置读出主尺的整格数。

(2)根据游标上与主尺对齐的刻线读出不足一分格的小数,二者相加即为测量值。

游标卡尺测量原理信息由思诚资源网提供,如需了解请点击游标卡尺的读数方法
