自营波龙(BLUM) Z-3D接触式刀具测量器（新型号：Z-MT ) ECP05.8000-010-A1-SET

(Z-3D是旧型号，新型号为：Z-MT) 防护等级 : IP67 重复精度 : 1um 2σ 最大测量行程 : 5mm(所有方向) 测量压力 : 轴向 8N, 径向 1N

Z-3D 电缆连接的全方向测头，用于破损监控、长度及半径测量，凭借坚固的机械设计，以及内置光栅实现的光电式触发原理，可在最恶劣的工作环境下确保极高的可靠性。

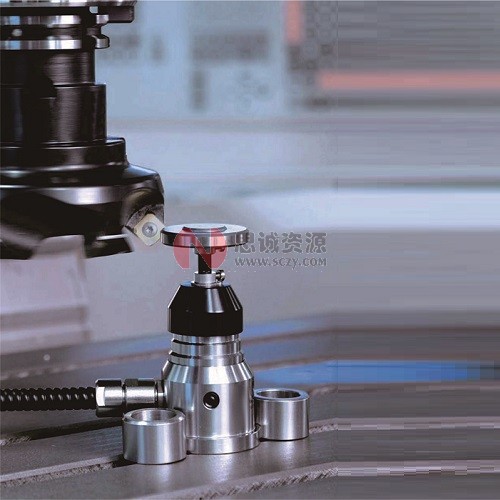

Z-3D 3D刀具测头
● 刀具测量
● 电缆连接
● 无磨损的测量机构
● 刀具破损监控
● 刀具长度测量
● 刀具半径测量
● 机床轴温度漂移补偿

---

特点
● 通用于破损监控以及长度/半径测量
● 可用于单一切刃监控
● 重复性精度：1 μm 2σ
● 无磨损的测量机构确保长期使用的可靠性
● 设计紧凑坚固
● LED指示输出信号状态
● 操作简便

---

技术亮点

全方向通用型测头

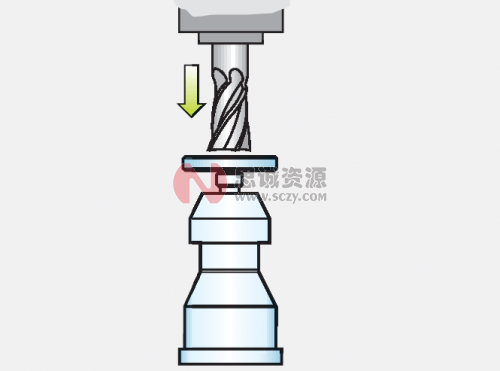

● 在主轴静止的情况下测量刀具长度

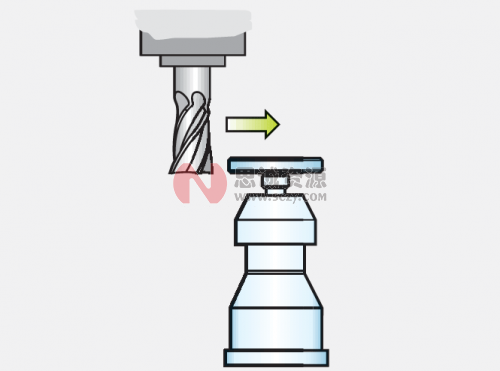

● 在主轴静止或旋转的情况下测量刀具半径
温度漂移补偿
● 温度变化可对机床精度造成显著影响
测量机构
● 光电式信号触发原理
● 通过遮蔽内部微型光栅实现无磨损的信号触发
● 无磨损的测量机构确保长期使用的可靠性

---


尺寸规格
● Z-3D 拥有紧凑坚固的设计。基于固定方式不同，有2种标准型号

---

优势
● 安装便捷
● 快速完成刀具破损监控
● 避免刀具破损导致的后续损失
● 快速收回投资成本
● 无磨损的光电式测量机构
技术参数
● 防护等级：IP68
● 电源：Ub=10.30V / 100A
● 推挽式输出STAT：Uh=[Ub . 4V ](Ih≤20mA)
● 推挽式输出STAT：Ul=2.8 V (IL≤20mA)
● 重复性：1μm 2σ
● 测量力：轴向约8N，径向约1N
● 最大行程：各方向5mm
● 最小可测刀具直接：3mm
● 存储 / 工作温度 ：-20 °C … +70 °C | +5 °C … +50 °C
    *与刀具形状及材料有关

---
